Trong kỷ nguyên công nghiệp 4.0, máy tiện CNC đã trở thành một thiết bị không thể thiếu trong bất kỳ xưởng cơ khí chính xác nào. Sự ra đời của công nghệ điều khiển số bằng máy tính (CNC) đã thay đổi hoàn toàn cách chúng ta sản xuất linh kiện, từ những con ốc vít đơn giản đến những chi tiết máy bay phức tạp. Tuy nhiên, với sự đa dạng của các dòng máy như máy tiện 2 trục, 3 trục, hay máy tiện đa năng, nhiều doanh nghiệp gặp khó khăn trong việc lựa chọn thiết bị tối ưu nhất. Bài viết này sẽ phân tích chi tiết về cấu tạo, nguyên lý và các loại máy tiện CNC phổ biến nhất hiện nay để giúp bạn có cái nhìn toàn diện nhất.
1. Máy tiện CNC là gì? Khái niệm và vai trò
Máy tiện CNC là gì? Đây là loại máy công cụ sử dụng hệ thống điều khiển số bằng máy tính để thực hiện các thao tác cắt gọt vật liệu kim loại hoặc nhựa. Khác với máy tiện cơ truyền thống đòi hỏi thợ lành nghề điều khiển bằng tay, máy tiện CNC vận hành hoàn toàn tự động dựa trên các chương trình mã hóa (G-code và M-code).
Vai trò của máy tiện CNC trong sản xuất hiện đại là cực kỳ quan trọng. Nó giúp tăng năng suất lao động gấp nhiều lần, giảm thiểu sai sót do con người và đảm bảo độ chính xác lặp lại hoàn hảo cho hàng nghìn sản phẩm giống nhau. Đặc biệt, sự ra đời của máy tiện CNC đa năng cho phép kết hợp cả tiện và phay trên cùng một lần gá đặt, giúp tiết kiệm thời gian đáng kể.
2. Cấu tạo máy tiện CNC và nguyên lý hoạt động
Cấu tạo máy tiện CNC cơ bản
Một chiếc máy tiện hiện đại bao gồm các bộ phận chính sau:
- Thân máy (Bed): Là khung xương của máy, được đúc từ gang chịu lực để giảm rung động.
- Hệ điều khiển (CNC Control Unit): Bộ não của máy, thường sử dụng phần mềm của Fanuc, Siemens hoặc Mitsubishi.
- Trục chính (Spindle): Nơi lắp mâm cặp để giữ và quay phôi.
- Mâm cặp (Chuck): Bộ phận kẹp chặt phôi trong quá trình gia công.
- Đài dao (Turret): Nơi gắn các loại dao tiện, có khả năng xoay để thay đổi dao tự động.
- Hệ thống truyền động: Bao gồm động cơ servo và vít me bi để di chuyển các trục.
Nguyên lý máy tiện CNC

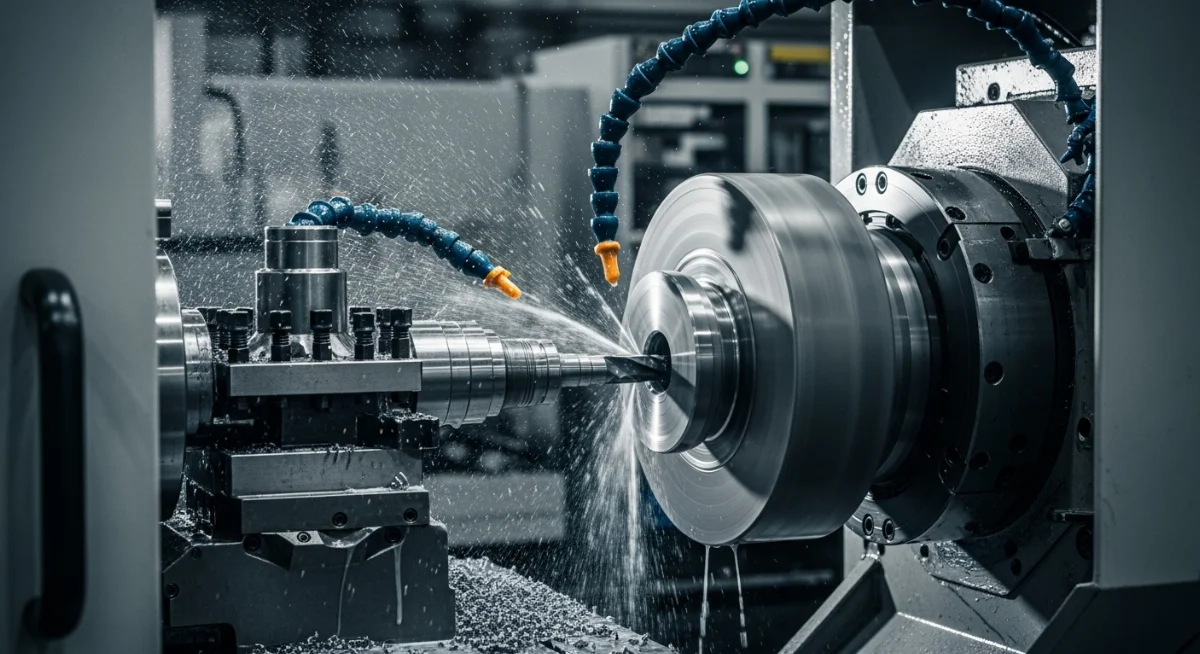

Nguyên lý máy tiện CNC dựa trên chuyển động quay tròn của phôi phối hợp với chuyển động tịnh tiến của dao cắt. Phôi được kẹp chặt trên mâm cặp và quay với tốc độ cao. Hệ thống điều khiển sẽ lệnh cho đài dao di chuyển theo các trục X Y Z trong máy tiện CNC để cắt gọt vật liệu theo hình dạng đã được thiết kế sẵn trên bản vẽ CAD/CAM.
3. Máy tiện CNC 2 trục: Cấu tạo và mục đích sử dụng
Máy tiện CNC 2 trục là dòng máy phổ biến và cơ bản nhất hiện nay. Vậy máy tiện CNC 2 trục dùng để làm gì? Câu trả lời nằm ở khả năng gia công các chi tiết có dạng hình học đối xứng trục.
Cấu tạo của loại máy này tập trung vào 2 trục chính:
- Trục Z: Di chuyển dọc theo trục của phôi (tiện dọc).
- Trục X: Di chuyển hướng tâm (tiện mặt đầu hoặc cắt rãnh).
Mặc dù đơn giản, nhưng máy tiện 2 trục cực kỳ hiệu quả cho việc sản xuất các chi tiết như trục thẳng, trục bậc, ren, côn và các linh kiện tròn xoay đơn giản. Ưu điểm lớn nhất là chi phí đầu tư thấp, dễ vận hành và bảo trì.
4. Máy tiện CNC 3 trục: Ưu điểm và nhược điểm
Khi nhu cầu gia công trở nên phức tạp hơn, máy tiện CNC 3 trục ra đời như một bước tiến công nghệ. Điểm khác biệt lớn nhất là sự xuất hiện của trục thứ 3, thường là trục C (trục xoay của trục chính) hoặc trục Y.
Ưu điểm và nhược điểm của máy tiện CNC 3 trục
Ưu điểm:
- Có khả năng phay, khoan, taro ngay trên máy tiện mà không cần chuyển sang máy phay.
- Gia công được các chi tiết không đối xứng trên bề mặt phôi tròn.
- Giảm số lần gá đặt, từ đó giảm sai số tích lũy.
Nhược điểm:
- Giá thành cao hơn đáng kể so với máy 2 trục.
- Lập trình phức tạp hơn, đòi hỏi kỹ thuật viên có trình độ cao.
- Yêu cầu các phụ kiện máy tiện CNC chuyên dụng như dao cụ tích hợp động cơ (Live tools).
5. Khả năng gia công của máy tiện CNC đa trục (4-5 trục)
Ngoài các dòng máy cơ bản, máy tiện CNC 4 trục và máy tiện CNC 5 trục đại diện cho đỉnh cao của công nghệ gia công cơ khí. Những cỗ máy này có thể thực hiện đồng thời nhiều nguyên công phức tạp.
Khả năng gia công của máy tiện CNC đa trục:
- Máy tiện CNC 4 trục: Thường thêm trục Y cho phép di chuyển dao lên xuống so với tâm phôi, giúp phay các rãnh lệch tâm.
- Máy tiện CNC 5 trục: Cho phép dao tiếp cận phôi từ hầu hết mọi hướng, cực kỳ hữu ích trong sản xuất cánh tuabin máy bay, xương nhân tạo trong y tế hoặc các chi tiết ô tô hạng sang.
6. So sánh máy tiện CNC 2 trục và 3 trục
Để giúp bạn quyết định đầu tư, hãy cùng so sánh máy tiện CNC 2 trục và 3 trục qua bảng dưới đây:
| Tiêu chí | Máy tiện CNC 2 trục | Máy tiện CNC 3 trục |
|---|---|---|
| Số trục chuyển động | 2 (X, Z) | 3 (X, Z, C/Y) |
| Độ phức tạp chi tiết | Thấp đến trung bình (Tròn xoay) | Cao (Có phay, khoan lệch tâm) |
| Thời gian thiết lập | Nhanh | Lâu hơn do cấu hình dao phức tạp |
| Giá thành đầu tư | Thấp (Dưới 1 tỷ đồng) | Cao (Thường trên 1.5 - 2 tỷ đồng) |
| Yêu cầu lập trình | Đơn giản (G-code cơ bản) | Phức tạp (Cần phần mềm CAM mạnh) |

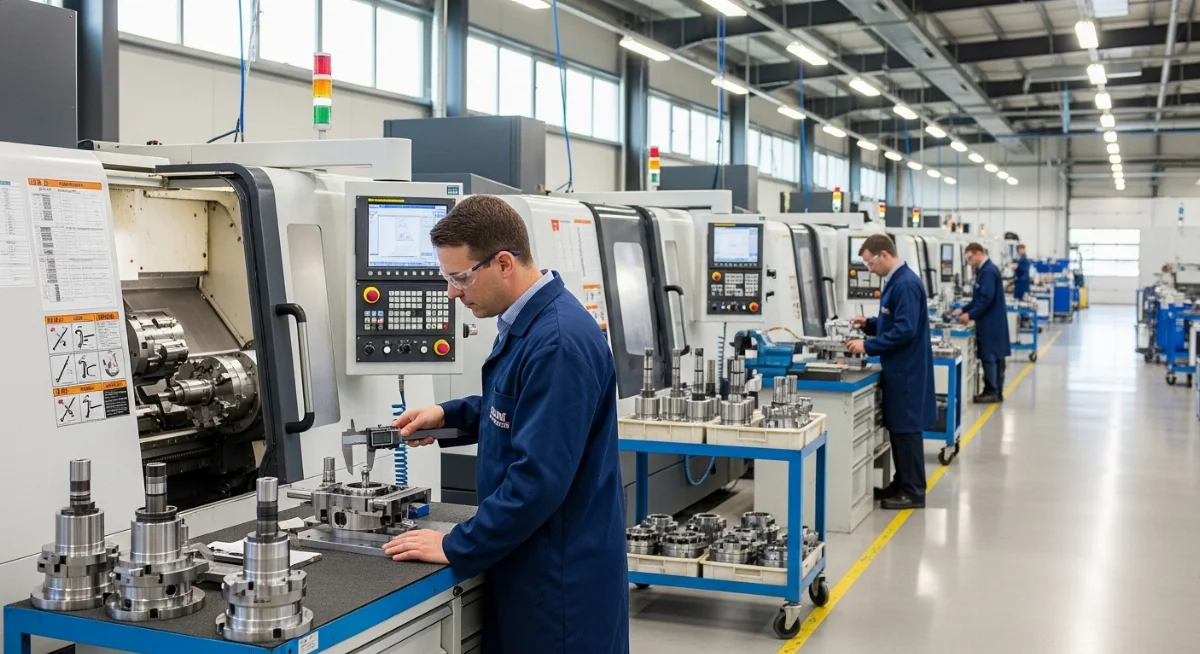

7. Ứng dụng của máy tiện CNC trong gia công cơ khí
Ứng dụng của máy tiện CNC trong gia công cơ khí là cực kỳ rộng lớn, bao quát hầu hết các ngành công nghiệp nặng và nhẹ:
- Ngành ô tô: Gia công trục khuỷu, piston, la-zăng, và các linh kiện động cơ.
- Ngành hàng không: Sản xuất các chi tiết yêu cầu độ bền cao và sai số cực nhỏ như khớp nối, vỏ động cơ phản lực.
- Y tế: Sản xuất các thiết bị cấy ghép như đinh vít xương, khớp háng nhân tạo từ vật liệu khó gia công như Titanium.
- Điện tử: Gia công vỏ điện thoại, các đầu nối linh kiện điện tử tinh vi.
- Gia công dân dụng: Các loại van vòi, phụ kiện máy móc nông nghiệp.
Tùy vào hình dáng, máy tiện CNC ngang thường dùng cho phôi dài, trong khi máy tiện CNC đứng phù hợp cho phôi có đường kính lớn và trọng lượng nặng.
8. Thương hiệu máy tiện CNC uy tín và báo giá mới nhất
Việc lựa chọn thương hiệu máy tiện CNC uy tín quyết định đến 50% sự thành công của quy trình sản xuất. Dưới đây là một số cái tên hàng đầu:
- Mazak (Nhật Bản): Đỉnh cao về công nghệ đa trục và độ bền.
- Okuma (Nhật Bản): Nổi tiếng với hệ điều hành riêng biệt và độ chính xác cực cao.
- Doosan/DN Solutions (Hàn Quốc): Sự cân bằng hoàn hảo giữa hiệu năng và giá thành.
- Haas (Mỹ): Dễ sử dụng, phổ biến trong các xưởng vừa và nhỏ.
Về vấn đề tài chính, báo giá máy tiện CNC 2 trục và 3 trục mới nhất năm 2024 có sự biến động tùy thuộc vào xuất xứ:
- Máy bãi (Nhật cũ): Từ 200 - 600 triệu VNĐ.
- Máy mới Trung Quốc/Đài Loan: Từ 500 triệu - 1.2 tỷ VNĐ.
- Máy mới Nhật Bản/Châu Âu: Từ 1.5 tỷ - 5 tỷ VNĐ trở lên.
9. Cách chọn máy tiện CNC phù hợp với nhu cầu sản xuất
Để không lãng phí ngân sách, bạn cần biết cách chọn máy tiện CNC phù hợp với nhu cầu sản xuất dựa trên các tiêu chí sau:
- Kích thước phôi lớn nhất: Xác định đường kính tiện và chiều dài chống tâm tối đa.
- Độ phức tạp của sản phẩm: Nếu chi tiết chỉ cần tiện tròn, máy 2 trục là đủ. Nếu cần phay rãnh hay khoan mặt bên, hãy chọn máy 3 trục hoặc đa năng.
- Độ chính xác yêu cầu: Các dòng máy Nhật Bản thường đáp ứng dung sai khắt khe hơn máy Trung Quốc.
- Ngân sách: Đừng chỉ nhìn vào giá máy tiện CNC lúc mua, hãy tính cả chi phí vận hành và bảo trì lâu dài.
- Dịch vụ hậu mãi: Ưu tiên chọn địa chỉ bán máy tiện CNC chính hãng giá tốt có đội ngũ kỹ thuật hỗ trợ nhanh chóng tại Việt Nam.
Bạn đang tìm kiếm dịch vụ gia công tiện CNC chất lượng cao?
Chúng tôi cung cấp giải pháp gia công chính xác với hệ thống máy 2-5 trục hiện đại nhất.
Liên hệ ngay tại: giacongtiencnc.com10. Kết luận
Tóm lại, việc hiểu rõ máy tiện CNC là gì và phân biệt được công năng của từng dòng máy từ 2 trục đến đa trục sẽ giúp doanh nghiệp tối ưu hóa quy trình sản xuất. Máy tiện CNC không chỉ là một công cụ, nó là chìa khóa để nâng cao năng lực cạnh tranh trong ngành cơ khí chính xác. Hy vọng bài viết đã cung cấp cho bạn những thông tin hữu ích về hướng dẫn vận hành các loại máy tiện CNC cũng như cách chọn máy phù hợp nhất.
Nếu bạn đang có nhu cầu tư vấn sâu hơn hoặc tìm kiếm địa chỉ bán máy tiện CNC chính hãng giá tốt, đừng ngần ngại liên hệ với các đơn vị uy tín để được hỗ trợ kỹ thuật và nhận báo giá chi tiết nhất.
