Trong ngành cơ khí chính xác, việc gửi bản vẽ CNC không chỉ đơn thuần là gửi một file qua email và chờ đợi con số cuối cùng. Thực tế, cách bạn chuẩn bị hồ sơ thiết kế ảnh hưởng trực tiếp đến 80% mức báo giá gia công CNC mà bạn nhận được. Một bản vẽ thiếu chuyên nghiệp, sai định dạng hoặc mập mờ về thông số kỹ thuật sẽ khiến các xưởng gia công cơ khí phải tính thêm "phí rủi ro" và chi phí xử lý file, dẫn đến tình trạng đội giá không đáng có.
Bài viết này sẽ cung cấp hướng dẫn gửi bản vẽ CNC chuẩn chuyên nghiệp, giúp bạn nắm vững các quy tắc từ định dạng file, cách ghi chú dung sai đến kinh nghiệm làm việc với xưởng để luôn nhận được mức giá tốt nhất.
1. Tại sao báo giá gia công CNC lại cao bất thường?
Nhiều khách hàng thắc mắc tại sao báo giá gia công CNC lại cao hơn dự kiến dù chi tiết trông có vẻ đơn giản. Câu trả lời thường nằm ở "chi phí ẩn" phát sinh từ khâu chuẩn bị bản vẽ kỹ thuật CNC.
- Mất thời gian xử lý file: Nếu bạn gửi một file 2D lỗi hoặc file 3D không tương thích, kỹ sư tại xưởng phải mất hàng giờ để vẽ lại. Thời gian này được tính vào giá thành.
- Dung sai quá khắt khe: Việc ghi chú dung sai siêu chính xác (ví dụ +/- 0.005mm) cho những vị trí không cần thiết buộc xưởng phải dùng máy xịn hơn, dao cụ đắt tiền hơn và tỷ lệ phế phẩm cao hơn.
- Thiếu thông tin vật liệu: Khi không rõ vật liệu gia công CNC, xưởng thường báo giá dựa trên loại vật liệu đắt nhất hoặc khó gia công nhất để an toàn.
- Độ phức tạp của hình học: Những hốc sâu, góc nhọn bên trong hoặc thành quá mỏng yêu cầu đồ gá phức tạp và tốc độ cắt chậm, làm tăng giờ máy.
Để tiết kiệm chi phí CNC, bạn cần loại bỏ những yếu tố gây nhiễu này ngay từ bước gửi bản vẽ đầu tiên.

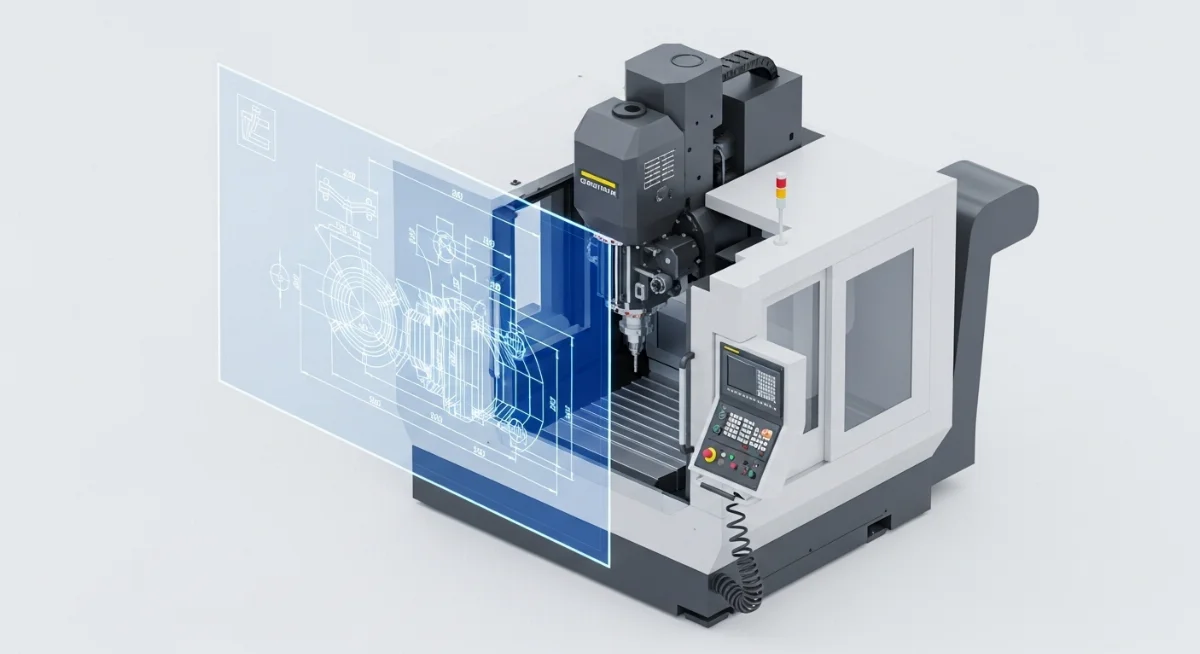

2. Định dạng file CNC tốt nhất để máy CNC đọc được
Lựa chọn định dạng file CNC đúng không chỉ giúp xưởng báo giá nhanh mà còn đảm bảo độ chính xác khi chuyển đổi sang mã lệnh G-code. Thông thường, một bộ hồ sơ đầy đủ nên bao gồm cả bản vẽ 2D và 3D.
Định dạng file 3D (Bắt buộc cho báo giá nhanh)
File 3D giúp bộ phận kỹ thuật hình dung tổng thể khối lượng, kích thước và độ phức tạp của chi tiết. File STEP cho CNC (.stp hoặc .step) là tiêu chuẩn vàng vì nó bảo toàn cấu trúc hình học tốt nhất giữa các phần mềm CAD/CAM khác nhau.
- STEP (.stp, .step): Định dạng trung gian phổ biến nhất, tương thích mọi phần mềm.
- IGES (.igs): Cũ hơn STEP, đôi khi bị lỗi bề mặt (surface) nhưng vẫn dùng tốt cho các máy CNC đời cũ.
- Parasolid (.x_t): Rất tốt cho các chi tiết có độ phức tạp cao.
Định dạng file 2D (Cần thiết cho dung sai và ren)
Mặc dù file 3D rất trực quan, nhưng file DXF cho CNC hoặc file PDF lại là nơi thể hiện các thông số mà file 3D không có như: dung sai, độ bóng bề mặt, yêu cầu nhiệt luyện và các loại lỗ ren.
- PDF: Dùng để ghi chú kỹ thuật, kích thước quan trọng và yêu cầu riêng.
- DXF/DWG: Cần thiết cho các nguyên công cắt laser, plasma hoặc tiện CNC đơn giản.
Lời khuyên: Luôn gửi 1 file STEP (3D) kèm 1 file PDF (2D) có đầy đủ kích thước và dung sai.
3. Cách tối ưu hóa bản vẽ để giảm giá thành gia công
Biết cách tối ưu hóa bản vẽ để giảm giá thành gia công là kỹ năng quan trọng của người đặt hàng. Dưới đây là các lưu ý khi thiết kế bản vẽ để báo giá nhanh nhất và rẻ nhất:
Tránh các góc vuông bên trong (Internal Sharp Corners)
Dao phay CNC luôn có hình tròn. Việc thiết kế các góc vuông 90 độ ở bên trong hốc sẽ khiến xưởng không thể gia công bằng dao phay thông thường, buộc phải dùng máy cắt dây EDM cực kỳ đắt đỏ. Hãy thay thế bằng các bán kính góc (Fillet) lớn hơn bán kính dao dự kiến.
Độ sâu của lỗ và hốc
Lỗ quá sâu (vượt quá 5-10 lần đường kính dao) sẽ làm tăng nguy cơ gãy dao và sai số. Hãy cố gắng giữ độ sâu hốc ở mức vừa phải để đảm bảo tính ổn định khi gia công CNC.
Đơn giản hóa yêu cầu thẩm mỹ
Nếu chi tiết nằm bên trong máy và không cần đẹp, đừng yêu cầu đánh bóng gương hoặc xi mạ quá cầu kỳ. Mỗi bước hoàn thiện bề mặt đều cộng thêm một khoản phí không nhỏ vào báo giá gia công CNC.

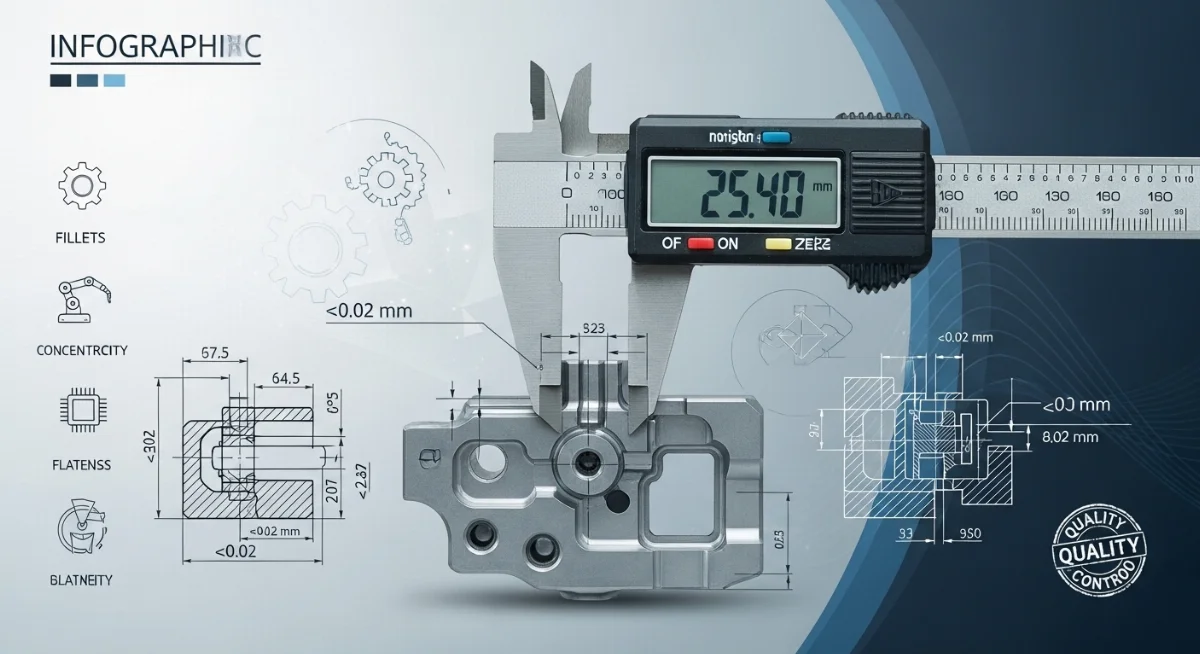

4. Lưu ý về dung sai và vật liệu gia công CNC
Đây là hai yếu tố gây tranh cãi nhiều nhất giữa khách hàng và xưởng gia công cơ khí. Việc hiểu cách ghi chú dung sai trong bản vẽ để tránh đội giá sẽ giúp bạn có lợi thế lớn.
Tiết chế dung sai (Tolerance)
Nhiều người có thói quen để dung sai mặc định toàn bài là ±0.01mm. Điều này cực kỳ lãng phí. Hãy chỉ áp dụng dung sai chặt cho các vị trí lắp ghép (ổ bi, trục khớp nối). Các kích thước không quan trọng nên để dung sai tự do (theo tiêu chuẩn ISO 2768-m chẳng hạn).
| Cấp độ dung sai | Độ khó | Ảnh hưởng giá thành |
|---|---|---|
| ±0.1 mm | Dễ | Thấp (Giá rẻ) |
| ±0.01 mm | Trung bình | Tăng 20-40% |
| ±0.005 mm | Rất khó | Tăng 100-200% |
Lựa chọn vật liệu phù hợp
Khi gửi yêu cầu báo giá CNC, hãy ghi rõ mác thép hoặc nhôm (ví dụ: Nhôm 6061, Thép S45C, Inox 304). Nếu bạn không chắc chắn, hãy mô tả môi trường làm việc của chi tiết để xưởng tư vấn loại vật liệu có tính gia công tốt nhất, từ đó giảm giờ máy và hạ giá thành.
5. Quy trình gửi yêu cầu báo giá xưởng CNC từ A-Z
Để làm việc chuyên nghiệp, bạn nên tuân thủ quy trình gửi yêu cầu báo giá xưởng CNC từ A-Z như sau:
- Chuẩn bị file: Xuất file 3D định dạng STEP và file 2D định dạng PDF/DXF.
- Kiểm tra lại kích thước: Đảm bảo đơn vị đo (mm hay inch) đồng nhất giữa file 3D và 2D.
- Soạn nội dung yêu cầu:
- Số lượng (Ví dụ: 10 cái, 100 cái - số lượng càng nhiều giá càng rẻ).
- Vật liệu (Mác nhôm, thép, nhựa...).
- Xử lý bề mặt (Anode, sơn tĩnh điện, nhiệt luyện...).
- Thời gian cần hàng (Giao gấp thường bị tính thêm phí).
- Gửi email hoặc Upload: Gửi đến các xưởng uy tín và yêu cầu xác nhận đã nhận đủ file.
Việc thực hiện đúng quy trình giúp xưởng thấy bạn là một đối tác chuyên nghiệp, từ đó họ sẽ phản hồi nhanh hơn và đưa ra mức giá sát thực tế nhất.
6. Kinh nghiệm đặt gia công CNC không bị hớ
Dưới đây là một số kinh nghiệm đặt gia công CNC không bị hớ được tổng hợp từ các chuyên gia lâu năm:
Yêu cầu báo giá bóc tách
Đừng chỉ nhận một con số tổng. Hãy yêu cầu xưởng báo giá chi tiết gồm: tiền phôi, tiền công gia công, tiền xử lý bề mặt và tiền vận chuyển. Điều này giúp bạn biết mình đang trả tiền cho cái gì.
Gom đơn hàng số lượng lớn
Chi phí thiết lập máy (Setup cost) cho 1 cái hay 100 cái là như nhau. Do đó, nếu có kế hoạch dài hạn, hãy đặt hàng số lượng lớn một lần để tận dụng ưu thế về quy mô, giúp tiết kiệm chi phí CNC đáng kể trên mỗi đơn vị sản phẩm.
Cách làm việc với xưởng cơ khí để có giá tốt nhất
Hãy thiết lập mối quan hệ đối tác thay vì chỉ là người mua - kẻ bán. Hãy hỏi xưởng: "Tôi có thể thay đổi thiết kế này như thế nào để việc gia công của các anh dễ dàng và rẻ hơn?". Những xưởng có tâm sẽ chỉ cho bạn những mẹo thiết kế cực kỳ hữu ích.
Bạn đang có nhu cầu gia công CNC chính xác với mức giá cạnh tranh?
Hãy gửi ngay bản vẽ của bạn cho chúng tôi để nhận báo giá tối ưu nhất trong 24h!
NHẬN BÁO GIÁ NGAY TẠI GIACONGTIENCNC.COM7. Kết luận
Tóm lại, cách gửi bản vẽ CNC đóng vai trò then chốt trong việc kiểm soát chi phí sản xuất. Một hồ sơ gửi đi đầy đủ file STEP, PDF rõ ràng, dung sai hợp lý và thông tin vật liệu chi tiết không chỉ giúp bạn tránh bị báo giá cao mà còn đảm bảo chất lượng thành phẩm cuối cùng.
Hy vọng qua bài viết này, bạn đã nắm rõ hướng dẫn gửi bản vẽ CNC chuẩn chuyên nghiệp để áp dụng vào công việc của mình. Hãy luôn nhớ rằng: Sự chuẩn bị kỹ lưỡng ở khâu thiết kế chính là cách tốt nhất để tối ưu hóa bản vẽ để giảm giá thành gia công.
Nếu bạn cần tư vấn thêm về kỹ thuật hoặc muốn tìm một xưởng gia công cơ khí uy tín tại Việt Nam, đừng ngần ngại liên hệ với đội ngũ kỹ sư của giacongtiencnc.com để được hỗ trợ tốt nhất.
