Trong ngành cơ khí chính xác, việc gửi bản vẽ khuôn không chỉ đơn thuần là chuyển giao tệp tin từ khách hàng sang nhà sản xuất. Đó là khởi đầu của một quá trình đàm phán kỹ thuật phức tạp. Một bộ hồ sơ bản vẽ thiếu sót, mập mờ thường khiến các xưởng gia công đưa ra mức báo giá dự phòng rủi ro rất cao. Ngược lại, khi bạn cung cấp một hồ sơ RFQ (Yêu cầu báo giá) chuyên nghiệp, minh bạch, bạn không chỉ nhận được mức giá cạnh tranh mà còn đảm bảo chất lượng khuôn mẫu đầu ra.
Bài viết này sẽ đi sâu vào các kinh nghiệm đặt làm khuôn nhựa, giúp bạn hiểu rõ tại sao báo giá làm khuôn nhựa lại cao và cách để tối ưu hóa quy trình làm việc với xưởng gia công nhằm tiết kiệm chi phí tối đa.
1. Tại sao báo giá làm khuôn nhựa lại cao bất thường?
Khi nhận được một bản vẽ không rõ ràng, các đơn vị gia công thường có tâm lý "phòng thủ". Họ sẽ cộng thêm các khoản chi phí dự phòng rủi ro vào báo giá gia công khuôn mẫu. Dưới đây là những lý do chính khiến đơn giá bị đẩy lên cao:
- Thiếu thông tin về vật liệu nhựa: Mỗi loại nhựa (ABS, PP, PA66, PC...) có độ co rút khác nhau. Nếu không biết vật liệu, xưởng không thể tính toán chính xác kích thước lòng khuôn.
- Yêu cầu bề mặt không cụ thể: Bạn muốn bề mặt bóng gương (mirror polish) hay nhám điện hóa (texture)? Nếu không ghi rõ, xưởng thường báo giá theo mức cao nhất để tránh lỗ.
- Độ phức tạp của cấu trúc khuôn: Các chi tiết có Undercut cần dùng slide (con trượt) hoặc lifter sẽ làm tăng chi phí sản xuất khuôn mẫu đáng kể. Nếu bản vẽ 2D không thể hiện rõ các cơ cấu này, xưởng sẽ ước lượng mức khó nhất.
- Sai số và dung sai (Tolerance): Những yêu cầu dung sai quá ngặt nghèo (ví dụ +/- 0.005mm) trong khi sản phẩm không thực sự cần thiết sẽ khiến giá thành tăng vọt do yêu cầu máy móc gia công cao cấp hơn.
2. Định dạng file bản vẽ khuôn nào là tốt nhất?

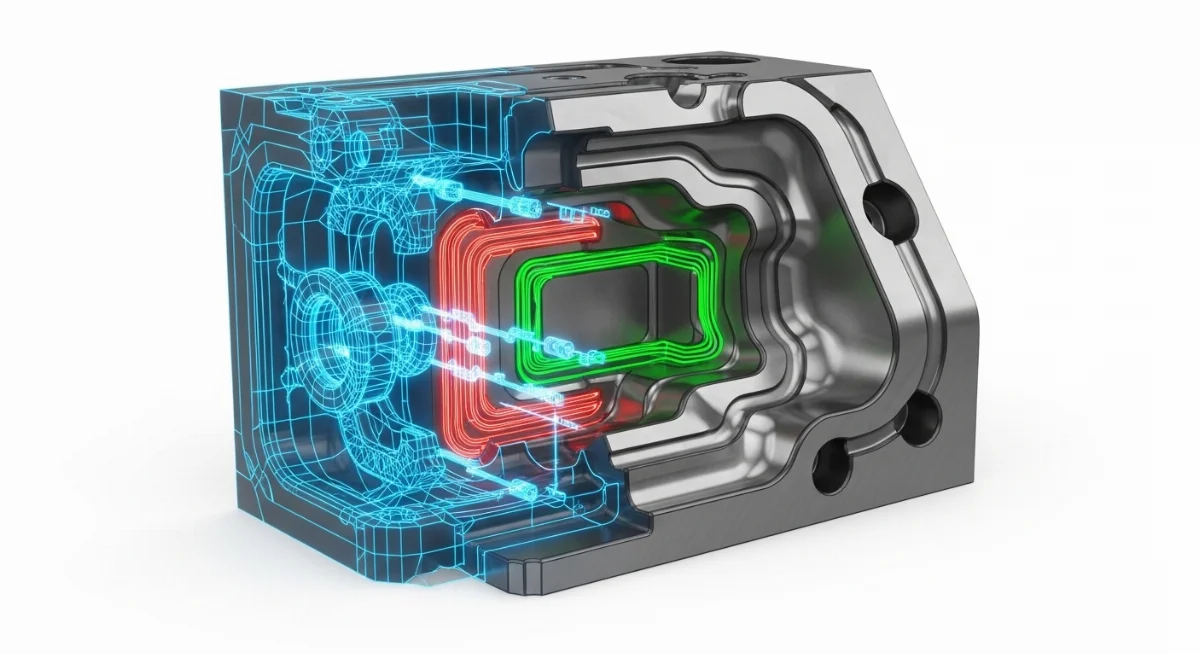

Việc sử dụng định dạng file bản vẽ khuôn phù hợp giúp kỹ sư báo giá đọc dữ liệu nhanh chóng và chính xác. Câu hỏi thường gặp nhất là: Định dạng file STEP hay IGES tốt hơn khi gửi báo giá khuôn?
Định dạng 3D (Bắt buộc)
- STEP (.stp, .step): Đây là định dạng chuẩn quốc tế, giữ được cấu trúc hình học khối (solid) tốt nhất. Hầu hết các phần mềm CAM như Mastercam, Cimatron đều hỗ trợ tốt nhất định dạng này.
- IGES (.igs, .iges): Định dạng cũ hơn, thường chỉ lưu trữ dữ liệu bề mặt (surface). Đôi khi mở file IGES sẽ bị lỗi "hở mặt", khiến kỹ sư mất thời gian sửa lỗi, dẫn đến báo giá chậm.
- X_T (Parasolid): Rất tốt nếu xưởng sử dụng các phần mềm cùng nhân Parasolid như SolidWorks hoặc NX.
Định dạng 2D (Bổ trợ)
Đừng bao giờ chỉ gửi file 3D. Bản vẽ kỹ thuật 2D (PDF, DWG) là nơi thể hiện các yêu cầu mà file 3D không có như: dung sai kích thước, độ nhám bề mặt, yêu cầu nhiệt luyện thép khuôn.
3. Các yêu cầu kỹ thuật bản vẽ khuôn không thể thiếu
Để nhận được bí quyết nhận báo giá khuôn mẫu chính xác và nhanh chóng, bộ hồ sơ của bạn cần chứa đầy đủ các thông tin sau:
| Hạng mục | Thông tin cần cung cấp |
|---|---|
| Số lượng sản phẩm (Volume) | Sản xuất 10.000 hay 1.000.000 sản phẩm/năm? Điều này quyết định chọn thép khuôn (S50C, P20, hay H13). |
| Số hốc khuôn (Cavity) | Khuôn 1 hốc, 2 hốc hay 16 hốc? |
| Hệ thống kênh dẫn | Kênh dẫn lạnh (Cold runner) hay kênh dẫn nóng (Hot runner)? |
| Yêu cầu thép khuôn | Thép làm vỏ khuôn và thép làm lõi khuôn (Core/Cavity). |
| Tiêu chuẩn linh kiện | Sử dụng linh kiện tiêu chuẩn (LKM, MISUMI) hay linh kiện tự gia công? |
4. Quy trình gửi bản vẽ khuôn và hồ sơ RFQ chuẩn
Việc lập một hướng dẫn lập hồ sơ mời thầu gia công khuôn mẫu bài bản sẽ giúp bạn ở vị thế chủ động. Quy trình chuẩn bao gồm:
- Chuẩn bị dữ liệu: Nén tất cả file 3D, 2D và tài liệu mô tả vào một thư mục có tên rõ ràng.
- Viết mô tả dự án: Nêu rõ mục đích sử dụng sản phẩm, yêu cầu về độ bền và môi trường làm việc.
- Gửi email chuyên nghiệp: Đừng chỉ gửi file đính kèm mà không nói gì. Hãy tóm tắt các yêu cầu cốt lõi ngay trong nội dung email.
- Yêu cầu xác nhận: Sau khi gửi bản vẽ khuôn, hãy yêu cầu xưởng xác nhận đã mở được file và file không bị lỗi.
Một hồ sơ RFQ khuôn mẫu tốt sẽ giúp xưởng gia công hiểu rằng bạn là một khách hàng chuyên nghiệp, từ đó họ sẽ đưa ra mức giá sát thực tế nhất mà không dám "hét giá".
5. Bí quyết tối ưu thiết kế khuôn để giảm chi phí gia công
Đôi khi giá cao không phải do xưởng, mà do thiết kế sản phẩm của bạn quá khó để gia công. Cách tối ưu bản vẽ kỹ thuật giảm chi phí gia công khuôn bao gồm:
- Độ dày thành (Wall thickness): Thiết kế độ dày đồng nhất để tránh khuyết tật lõm (sink mark) và giảm chu kỳ làm nguội.
- Góc thoát khuôn (Draft angle): Luôn đảm bảo có góc thoát khuôn ít nhất 1-2 độ để sản phẩm dễ dàng đẩy ra, tránh làm xước bề mặt khuôn.
- Bán kính góc (Fillets): Tránh các góc nhọn sắc cạnh vì chúng rất khó gia công bằng phay CNC, thường phải dùng phương pháp xung điện EDM tốn kém.
- Đơn giản hóa cấu trúc: Nếu có thể thay thế một cơ cấu trượt phức tạp bằng một thay đổi nhỏ trên thiết kế sản phẩm, hãy thực hiện ngay để giảm chi phí làm khuôn.
6. Cách đàm phán giá gia công khuôn với đối tác
Sau khi nhận được báo giá, đừng vội đồng ý ngay. Hãy áp dụng các cách đàm phán giá gia công khuôn với đối tác sau:
Trước tiên, hãy yêu cầu bảng phân rã chi phí (Cost Breakdown). Một bảng giá chi tiết sẽ bao gồm: chi phí vật tư, chi phí thiết kế, chi phí gia công CNC, chi phí lắp ráp và thử khuôn. Dựa vào đây, bạn có thể soi xét xem hạng mục nào đang cao bất thường.
Thứ hai, hãy hỏi về các phương án thay thế. Ví dụ: "Nếu tôi đổi từ thép NAK80 sang P20, chi phí sẽ giảm bao nhiêu?" hoặc "Nếu giảm từ 4 cavity xuống 2 cavity thì giá khuôn thay đổi thế nào?". Việc này giúp bạn tìm ra điểm cân bằng giữa chất lượng và ngân sách.
Cuối cùng, hãy chọn xưởng gia công khuôn mẫu uy tín có năng lực tự chủ hoàn toàn từ khâu thiết kế đến gia công. Những đơn vị phải thuê ngoài (outsource) nhiều công đoạn thường có giá thành cao hơn do phải cộng thêm phí trung gian.
7. Check-list kiểm tra bản vẽ khuôn trước khi gửi
Để đảm bảo không có sai sót, hãy thực hiện check-list kiểm tra bản vẽ khuôn trước khi gửi nhà cung cấp:
- [ ] File 3D đã ở định dạng .STEP hoặc .X_T chưa?
- [ ] Bản vẽ 2D đã ghi chú rõ vật liệu nhựa và màu sắc chưa?
- [ ] Đã xác định rõ vị trí đặt cổng bơm keo (Gate position) chưa?
- [ ] Đã có yêu cầu về độ bóng bề mặt (VDI, SPI standards) chưa?
- [ ] Đã cung cấp thông tin về loại máy ép nhựa sẽ sử dụng (tấn máy, kích thước vòi phun)?
- [ ] Đã đính kèm ảnh chụp các mẫu sản phẩm tương tự (nếu có)?
Bạn cần báo giá gia công khuôn mẫu chính xác?
Hãy gửi bản vẽ của bạn cho giacongtiencnc.com. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết phản hồi báo giá trong vòng 24h với mức chi phí tối ưu nhất thị trường.
Hotline/Zalo: 09xx.xxx.xxx | Email: contact@giacongtiencnc.com
8. Kết luận
Việc gửi bản vẽ khuôn đúng cách là chìa khóa để bạn kiểm soát chi phí và đảm bảo thành công cho dự án sản xuất. Bằng cách cung cấp đầy đủ thông tin, lựa chọn đúng định dạng file và tối ưu hóa thiết kế ngay từ đầu, bạn sẽ tránh được tình trạng bị "hớ giá" hoặc gặp phải những rủi ro kỹ thuật không đáng có.
Hy vọng những chia sẻ về kinh nghiệm đặt làm khuôn nhựa trên đây đã cung cấp cho bạn cái nhìn toàn diện và thực tế nhất. Hãy luôn nhớ rằng: "Sự rõ ràng trong kỹ thuật chính là sự tiết kiệm trong kinh tế". Chúc bạn tìm được đối tác gia công khuôn mẫu ưng ý và có những sản phẩm chất lượng cao!
