Trong thế giới gia công CNC chính xác, câu hỏi về việc đạt được dung sai phay CNC 0.01 mm luôn là chủ đề gây tranh luận giữa các kỹ sư thiết kế và thợ vận hành máy. Một mặt, các nhà thiết kế luôn mong muốn sản phẩm có độ chính xác tuyệt đối để lắp ghép hoàn hảo. Mặt khác, những người trực tiếp đứng máy hiểu rằng để duy trì sai số chỉ bằng 1/7 sợi tóc con người trên bàn máy phay là một thách thức cực đại. Liệu con số ±0.01mm là khả thi hay chỉ là lý thuyết trên bản vẽ? Bài viết này sẽ đi sâu vào kỹ thuật, các yếu tố ảnh hưởng và kinh nghiệm thực tế để đạt được độ chính xác này.
1. Hiểu rõ về dung sai phay CNC 0.01mm trong cơ khí
Dung sai phay CNC 0.01 mm (hay 10 micromet) thuộc nhóm dung sai rất chặt chẽ trong gia công cơ khí. Để bạn dễ hình dung, một tờ giấy thông thường dày khoảng 0.1mm, nghĩa là dung sai này nhỏ hơn 10 lần độ dày tờ giấy. Trong tiêu chuẩn dung sai cơ khí, mức độ này thường áp dụng cho các vị trí lắp ghép vòng bi, các bề mặt dẫn hướng chính xác hoặc các chi tiết trong ngành y tế, hàng không vũ trụ.
Khác với tiện CNC – nơi chi tiết quay tròn giúp kiểm soát độ đồng tâm dễ hơn, phay CNC là sự kết hợp chuyển động của ít nhất 3 trục (X, Y, Z). Điều này dẫn đến việc cộng dồn sai số phay CNC từ nhiều nguồn khác nhau, khiến việc đạt được con số 0.01mm trở nên khó khăn hơn nhiều so với các phương pháp gia công khác.
2. Yếu tố ảnh hưởng đến độ chính xác phay CNC
Để trả lời câu hỏi "có đạt được không", chúng ta cần xem xét các nguồn gây ra sai số. Gia công CNC chính xác không chỉ phụ thuộc vào máy tốt mà còn là sự tổng hòa của:
- Độ rơ (Backlash): Các trục vít me bi (ballscrew) dù tốt đến đâu cũng có độ rơ nhất định.
- Độ cứng vững của hệ thống: Bao gồm thân máy, trục chính và bàn máy. Nếu hệ thống bị rung động (chatter), dung sai sẽ không bao giờ đạt.
- Độ mòn dao: Trong quá trình cắt, lưỡi cắt mòn dần làm thay đổi kích thước thực tế của chi tiết.
- Độ chính xác của hệ điều hành: Khả năng tính toán và nội suy của bộ điều khiển CNC (Fanuc, Mitsubishi, Heidenhain...).

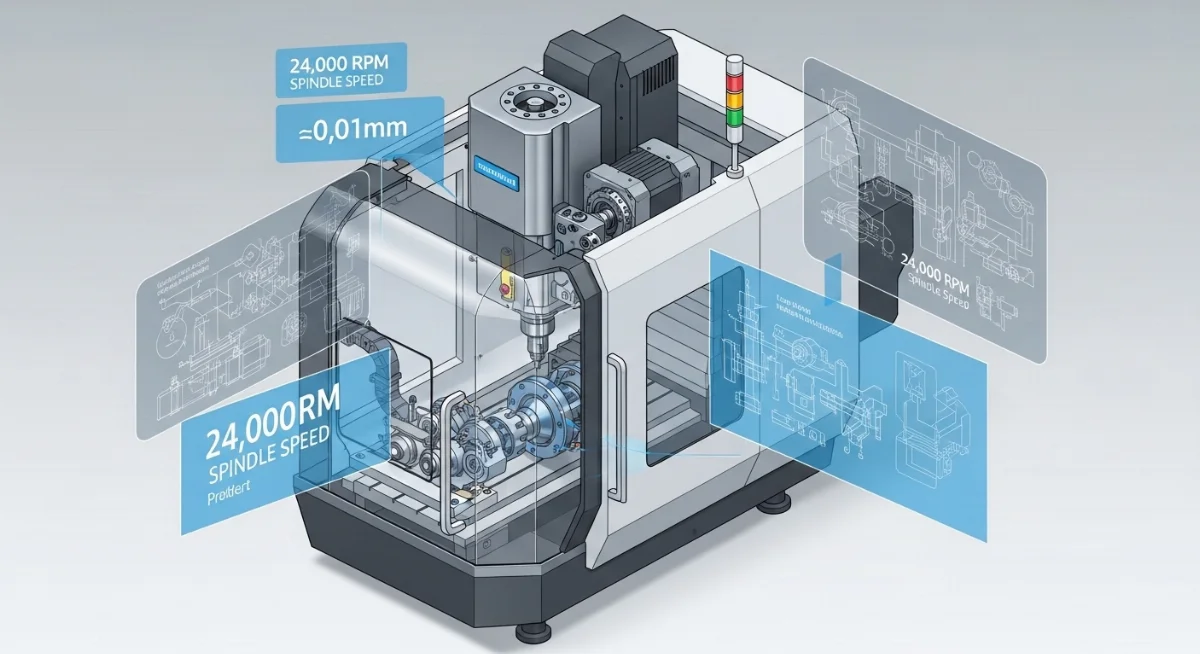

3. Máy phay CNC nào có thể gia công chính xác 0.01mm?
Không phải máy phay nào cũng có khả năng đạt được dung sai phay CNC 0.01. Các dòng máy cũ, máy bãi Nhật đã qua sử dụng nhiều năm thường có độ rơ cơ khí lớn, rất khó duy trì sự ổn định ở mức micron. Để đạt được độ chính xác này, cơ sở gia công cần trang bị máy phay CNC chính xác cao với các đặc điểm:
- Trục chính (Spindle) có độ đảo (run-out) cực thấp, dưới 0.003mm.
- Hệ thống thước đo tuyến tính (Linear Scales) giúp phản hồi vị trí thực tế về bộ điều khiển thay vì chỉ dựa vào vòng quay motor.
- Thân máy đúc bằng gang Mehanite có khả năng hấp thụ rung động tốt.
- Hệ thống làm mát trục chính để duy trì ổn định nhiệt.
4. Cách đạt dung sai ±0.01mm trong phay CNC: Kinh nghiệm thực tế
Trong thực tế kỹ thuật phay CNC, việc đạt được kích thước chính xác đòi hỏi một quy trình bài bản. Dưới đây là cách đạt dung sai ±0.01mm trong phay CNC mà các thợ lành nghề thường áp dụng:
Chiến lược phay thô và phay tinh
Không bao giờ được phép phay một lần ăn ngay kích thước cuối cùng. Bạn cần chia làm 2 hoặc 3 giai đoạn: Phay thô (để lại lượng dư khoảng 0.2 - 0.5mm), phay bán tinh (để lại 0.05mm) và cuối cùng là phay tinh. Việc này giúp giải tỏa ứng suất dư của vật liệu và giảm tải cho dao ở bước cuối.
Sử dụng bù trừ bán kính dao (G41/G42)
Việc đo dao bằng thiết bị ngoại vi chỉ cho con số tương đối. Sau khi phay thử, bạn cần đo kích thước thực tế trên chi tiết và tiến hành offset (bù trừ) trên máy để đạt được dung sai lắp ghép mong muốn. Đây là bước sống còn để kiểm soát sai số phay CNC.
5. Ảnh hưởng của nhiệt độ đến dung sai phay CNC
Ảnh hưởng của nhiệt độ đến dung sai phay CNC là yếu tố thường bị bỏ qua nhiều nhất. Kim loại co giãn theo nhiệt độ. Ví dụ, một thanh nhôm dài 100mm, nếu nhiệt độ tăng thêm 5°C, nó sẽ dài thêm khoảng 0.011mm – vượt quá cả mức dung sai chúng ta đang bàn tới.
Kinh nghiệm: Trong các xưởng gia công CNC chính xác tiêu chuẩn cao, phòng máy luôn được duy trì ở nhiệt độ ổn định 22-24°C. Nếu xưởng của bạn quá nóng hoặc nhiệt độ thay đổi giữa sáng và trưa, việc giữ dung sai 0.01mm là điều gần như không thể.
6. Lựa chọn dao phay và đồ gá phay CNC chất lượng
Dao phay CNC chất lượng đóng vai trò quyết định đến độ nhám bề mặt phay và độ chính xác kích thước. Khi cần đạt dung sai 0.01mm, bạn nên sử dụng dao hợp kim (carbide) có lớp phủ phù hợp với vật liệu gia công (như AlTiN cho thép hoặc DLC cho nhôm).
Bên cạnh đó, đồ gá phay CNC phải cực kỳ ổn định. Nếu chi tiết bị biến dạng nhẹ do lực kẹp của ê tô, thì sau khi tháo ra, kích thước sẽ bị thay đổi (bung ngược lại), làm mất đi độ chính xác đã gia công.
7. Bảng tra dung sai gia công cơ khí chính xác phổ biến
Để thống nhất giữa thiết kế và sản xuất, các kỹ sư thường sử dụng bảng tra dung sai gia công cơ khí chính xác theo tiêu chuẩn ISO 2768. Dưới đây là tóm tắt cho các kích thước nhỏ phổ biến:
| Kích thước danh nghĩa (mm) | Cấp chính xác f (Fine) | Cấp chính xác m (Medium) |
|---|---|---|
| 0.5 đến 3 | ±0.05 | ±0.1 |
| 3 đến 6 | ±0.05 | ±0.1 |
| 6 đến 30 | ±0.1 | ±0.2 |
Như vậy, mức ±0.01mm thậm chí còn cao hơn cả cấp "Fine" thông thường, đòi hỏi những kỹ thuật đặc biệt và kiểm soát gắt gao hơn.
8. Quy trình kiểm tra dung sai sau khi phay CNC
Để khẳng định chi tiết đạt dung sai phay CNC 0.01, phương pháp đo đóng vai trò then chốt. Quy trình kiểm tra dung sai sau khi phay CNC thường bao gồm:
- Làm sạch chi tiết: Loại bỏ hoàn toàn ba-via, dầu mỡ và phoi vụn.
- Để nguội chi tiết: Đưa chi tiết về nhiệt độ phòng trước khi đo.
- Sử dụng thiết bị đo chuẩn: Panme (Micrometer) có độ chia 0.001mm hoặc máy đo tọa độ 3D (CMM). Tuyệt đối không dùng thước cặp (Caliper) để xác nhận dung sai 0.01mm vì sai số dụng cụ đo đã là ±0.02mm.
9. Có nên chọn dung sai 0.01mm khi gia công cơ khí không?
Trước khi đặt câu hỏi có nên chọn dung sai 0.01mm khi gia công cơ khí không, doanh nghiệp cần cân nhắc giữa chi phí và lợi ích. Việc yêu cầu độ chính xác quá cao khi không thực sự cần thiết sẽ dẫn đến:
- Tăng chi phí gia công: Thời gian chạy máy lâu hơn, đòi hỏi máy đắt tiền hơn.
- Tỷ lệ hàng hỏng (Scrap rate) cao: Chỉ một sơ suất nhỏ về nhiệt độ hoặc mòn dao cũng làm chi tiết bị loại.
- Thời gian đo đạc lâu: Kiểm soát 100% sản phẩm bằng CMM tốn rất nhiều thời gian.
Chỉ nên sử dụng dung sai 0.01mm cho các vị trí đặc biệt quan trọng. Với các kích thước tự do, hãy để dung sai rộng hơn (±0.05 hoặc ±0.1) để tối ưu chi phí sản xuất.
10. Kết luận
Tóm lại, dung sai phay CNC 0.01 mm là hoàn toàn CÓ THỂ ĐẠT ĐƯỢC nhưng đi kèm với những điều kiện khắt khe về máy móc, dao cụ, môi trường và trình độ của kỹ thuật viên. Việc thấu hiểu các yếu tố ảnh hưởng đến độ chính xác phay CNC sẽ giúp doanh nghiệp đưa ra các quyết định thiết kế và sản xuất hợp lý, đảm bảo chất lượng sản phẩm cao nhất với giá thành tối ưu.
Nếu bạn đang tìm kiếm một đơn vị gia công CNC chính xác có khả năng kiểm soát sai số chặt chẽ, hãy liên hệ với các chuyên gia có kinh nghiệm để được tư vấn giải pháp kỹ thuật tốt nhất.
