Trong kỷ nguyên công nghệ 4.0, ngành công nghiệp điện tử đang phát triển với tốc độ chóng mặt. Để tạo ra những sản phẩm điện tử tinh xảo như điện thoại thông minh, máy tính bảng hay các linh kiện vi mạch, vai trò của khuôn điện tử là vô cùng quan trọng. Việc gia công khuôn mẫu chính xác không chỉ quyết định đến thẩm mỹ sản phẩm mà còn ảnh hưởng trực tiếp đến công năng và tuổi thọ của thiết bị. Tại giacongtiencnc.com, chúng tôi hiểu rằng mỗi micromet sai sót trong sản xuất khuôn điện tử đều có thể dẫn đến những tổn thất lớn cho doanh nghiệp. Do đó, việc áp dụng công nghệ CNC hiện đại là giải pháp tiên quyết để đạt được sự hoàn hảo.
1. Khuôn điện tử là gì và tầm quan trọng trong công nghiệp
Khuôn điện tử là một loại khuôn mẫu chuyên dụng được thiết kế để sản xuất các chi tiết, vỏ máy hoặc linh kiện bên trong các thiết bị điện tử. Đặc thù của ngành điện tử là các chi tiết thường có kích thước nhỏ, cấu tạo phức tạp và yêu cầu độ chính xác cực cao. Khuôn linh kiện điện tử phải đảm bảo khả năng chịu nhiệt, chịu áp suất tốt và duy trì sự ổn định trong suốt hàng triệu chu kỳ ép.
Tại sao cần độ chính xác tuyệt đối khi làm khuôn điện tử? Câu trả lời nằm ở sự lắp ráp. Một chiếc vỏ điện thoại nếu sai lệch chỉ 0.01mm sẽ không thể lắp khít với màn hình hoặc các phím bấm vật lý. Điều này không chỉ gây lãng phí nguyên vật liệu mà còn làm giảm uy tín thương hiệu của nhà sản xuất. Vì vậy, dịch vụ thiết kế và gia công khuôn điện tử theo yêu cầu ngày càng trở thành mắt xích quan trọng trong chuỗi cung ứng toàn cầu.
2. Các loại khuôn linh kiện điện tử phổ biến hiện nay
Tùy vào ứng dụng và loại vật liệu của linh kiện, việc sản xuất khuôn điện tử được chia thành nhiều loại khác nhau:
- Khuôn ép nhựa điện tử: Dùng để sản xuất vỏ điện thoại, điều khiển từ xa, sạc pin, vỏ laptop. Đây là loại khuôn phổ biến nhất, yêu cầu độ nhám bề mặt cực thấp để sản phẩm đạt độ bóng cao.
- Khuôn dập kim loại: Sử dụng cho các chi tiết dẫn điện, tấm chắn EMI, chân cắm linh kiện.
- Khuôn đúc áp lực: Dành cho các bộ phận bằng nhôm hoặc magie như khung sườn máy tính, tản nhiệt.
Việc lựa chọn gia công khuôn nhựa cho thiết bị điện tử thông minh yêu cầu kỹ sư phải tính toán kỹ lưỡng hệ số co ngót của nhựa để đảm bảo kích thước sau cùng của sản phẩm là chuẩn xác nhất.
3. Quy trình gia công khuôn điện tử độ chính xác cao
Một quy trình gia công khuôn điện tử độ chính xác cao tại các xưởng uy tín thường bao gồm các bước nghiêm ngặt sau:
Bước 1: Tiếp nhận yêu cầu và tư vấn thiết kế
Khách hàng cung cấp bản vẽ 3D hoặc mẫu sản phẩm. Các kỹ sư sẽ phân tích tính khả thi, lựa chọn loại thép và đề xuất giải pháp thiết kế khuôn điện tử tối ưu hóa thời gian chu kỳ ép.
Bước 2: Thiết kế khuôn mẫu trên phần mềm CAD/CAM
Sử dụng các phần mềm chuyên dụng như NX, Mastercam hay Solidworks để mô phỏng dòng chảy của nhựa (Moldflow) và thiết kế cấu trúc khuôn hoàn chỉnh.
Bước 3: Gia công thô và nhiệt luyện
Sử dụng máy phay CNC để loại bỏ phần lớn vật liệu thừa, sau đó đưa phôi đi nhiệt luyện để đạt độ cứng cần thiết trước khi bước vào giai đoạn tinh.
Bước 4: Gia công tinh bằng CNC và EDM

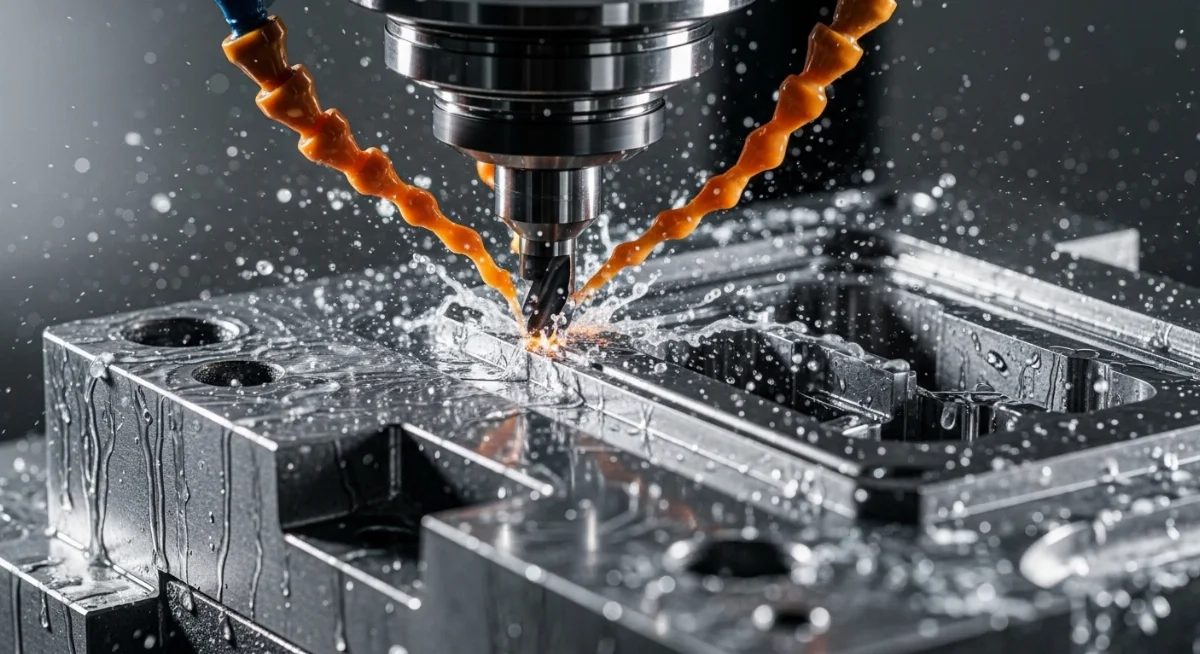

Đây là giai đoạn then chốt. Gia công CNC khuôn điện tử sẽ hoàn thiện các biên dạng phức tạp với sai số chỉ tính bằng đơn vị micron.
4. Công nghệ gia công khuôn mẫu chính xác bằng CNC

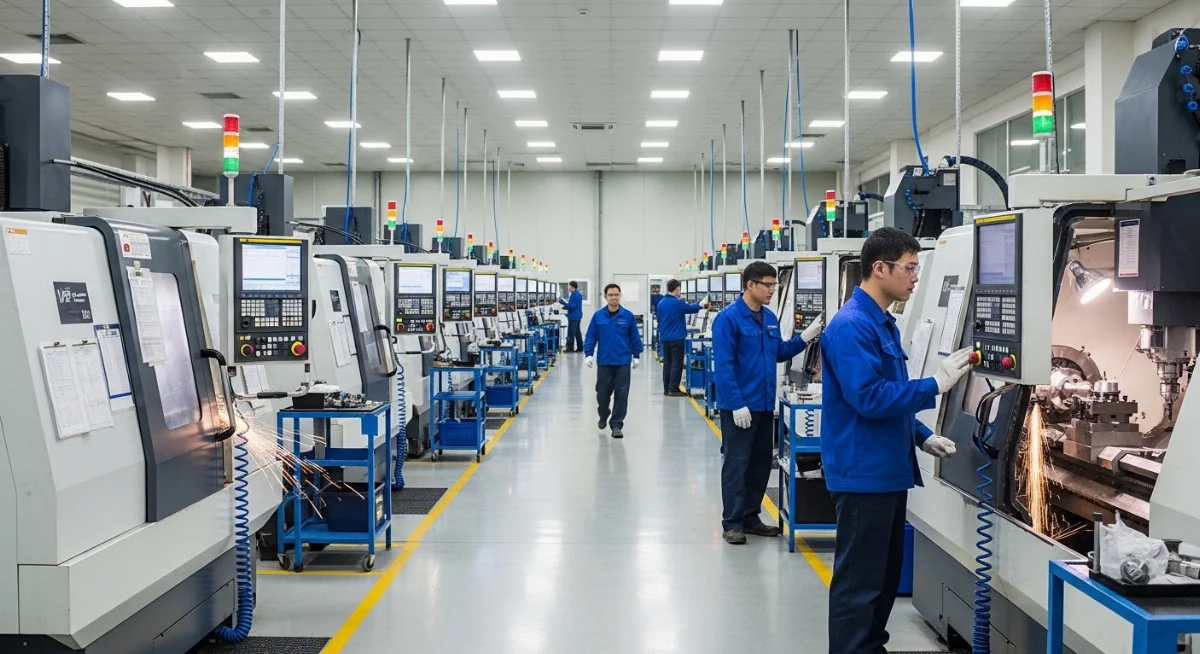

Công nghệ gia công khuôn mẫu chính xác bằng CNC là "trái tim" của toàn bộ quy trình. Tại các xưởng làm khuôn điện tử hiện đại, hệ thống máy móc bao gồm:
- Máy phay CNC 5 trục: Cho phép gia công các góc khuất, hốc sâu mà máy 3 trục không thể thực hiện được, đồng thời đảm bảo độ đồng tâm hoàn hảo.
- Máy cắt dây EDM (Electrical Discharge Machining): Sử dụng tia lửa điện để cắt các rãnh siêu nhỏ hoặc các lỗ có hình dạng đặc biệt trên thép cứng.
- Máy mài chính xác: Đảm bảo độ phẳng và độ song song của các tấm khuôn, một yếu tố cực kỳ quan trọng trong gia công khuôn linh kiện điện tử đạt chuẩn ISO.
Sự kết hợp giữa máy móc hiện đại và tay nghề kỹ thuật viên giàu kinh nghiệm giúp giảm thiểu tối đa các lỗi như bavia, thiếu liệu hay vết nối trên sản phẩm nhựa sau này.
5. Các tiêu chuẩn kỹ thuật trong sản xuất khuôn điện tử
Để xuất khẩu hoặc cung ứng cho các tập đoàn lớn như Samsung, Apple, Panasonic, sản phẩm phải tuân thủ tiêu chuẩn khuôn mẫu quốc tế. Các yếu tố kỹ thuật cần chú ý bao gồm:
| Thông số kỹ thuật | Yêu cầu tiêu chuẩn | Ghi chú |
|---|---|---|
| Dung sai kích thước | ±0.005mm - ±0.01mm | Rất khắt khe cho linh kiện vi mạch |
| Độ nhám bề mặt (Ra) | 0.01 - 0.4 µm | Yêu cầu về độ nhám bề mặt trong gia công khuôn điện tử |
| Độ cứng vật liệu | 48 - 52 HRC | Đảm bảo tuổi thọ khuôn trên 1 triệu lần ép |
| Hệ thống làm mát | Tối ưu hóa nhiệt độ | Giúp giảm thời gian chu kỳ (Cycle time) |
