1. Vai trò của tiện CNC trục trong gia công cơ khí chính xác

Trục là chi tiết có bề mặt tròn xoay, dùng để truyền động hoặc đỡ các chi tiết quay khác. Kỹ thuật tiện CNC trục hiện đại cho phép tạo ra các sản phẩm có biên dạng phức tạp với độ lặp lại cực cao. So với phương pháp tiện truyền thống, tiện CNC mang lại sự ổn định tuyệt đối về chất lượng, đặc biệt là đối với các đơn hàng số lượng lớn.

Trong gia công cơ khí chính xác, việc xử lý các loại trục dài, trục bậc hay trục có rãnh then đòi hỏi sự kết hợp giữa máy móc hiện đại và kinh nghiệm của người thợ vận hành. Các thiết bị CNC không chỉ thực hiện các nguyên công tiện mà còn có thể tích hợp phay trục CNC trên cùng một lần gá, giúp đảm bảo độ đồng tâm giữa các bề mặt một cách tối ưu nhất.

2. Tiêu chuẩn dung sai trong gia công trục CNC

Dung sai là phạm vi sai lệch cho phép của kích thước. Trong kỹ thuật gia công trục, việc chọn đúng cấp dung sai không chỉ ảnh hưởng đến khả năng lắp ghép mà còn ảnh hưởng trực tiếp đến giá thành sản phẩm. Thông thường, các trục lắp vòng bi thường yêu cầu cấp chính xác IT6 hoặc IT7.

Bảng tra dung sai gia công cơ khí trục (Tham khảo)

Việc hiểu rõ tiêu chuẩn dung sai trong gia công trục CNC giúp các kỹ sư đưa ra các bản vẽ kỹ thuật hợp lý, tránh việc đặt yêu cầu quá cao không cần thiết gây lãng phí chi phí gia công.

3. Độ đồng tâm và độ đảo mặt đầu: Những thông số sống còn

Nếu dung sai kích thước đảm bảo trục có thể lắp vừa vào lỗ, thì dung sai hình học đảm bảo trục hoạt động êm ái. Hai thông số quan trọng nhất chính là độ đồng tâm và độ đảo.

• Độ đồng tâm: Là sự trùng khít giữa tâm của các đoạn trục khác nhau trên cùng một trục. Nếu trục bị lệch tâm, khi quay ở tốc độ cao sẽ gây ra lực ly tâm lớn, làm rung máy và nhanh hỏng vòng bi.
• Độ đảo mặt đầu: Là sai lệch của mặt đầu trục so với trục quay chuẩn. Điều này đặc biệt quan trọng khi trục cần lắp với các mặt bích hoặc bánh răng.

Ảnh hưởng của dung sai đến chất lượng trục CNC là rất lớn. Một sai lệch nhỏ về độ đồng tâm có thể làm giảm hiệu suất máy đến 30% và tăng chi phí bảo trì định kỳ.

4. Quy trình gia công trục CNC độ chính xác cao

Để đạt được thông số kỹ thuật trục CNC như mong muốn, quy trình gia công phải được thiết lập một cách khoa học:

1. Chuẩn bị phôi và vật liệu gia công trục: Thường sử dụng thép hợp kinh (S45C, SCM440), inox (304, 316) hoặc nhôm tùy theo yêu cầu chịu lực.
2. Gia công thô: Loại bỏ phần lớn lượng dư gia công, định hình sơ bộ hình dạng trục.
3. Xử lý nhiệt (nếu có): Tôi, ram để tăng độ cứng bề mặt cho trục.

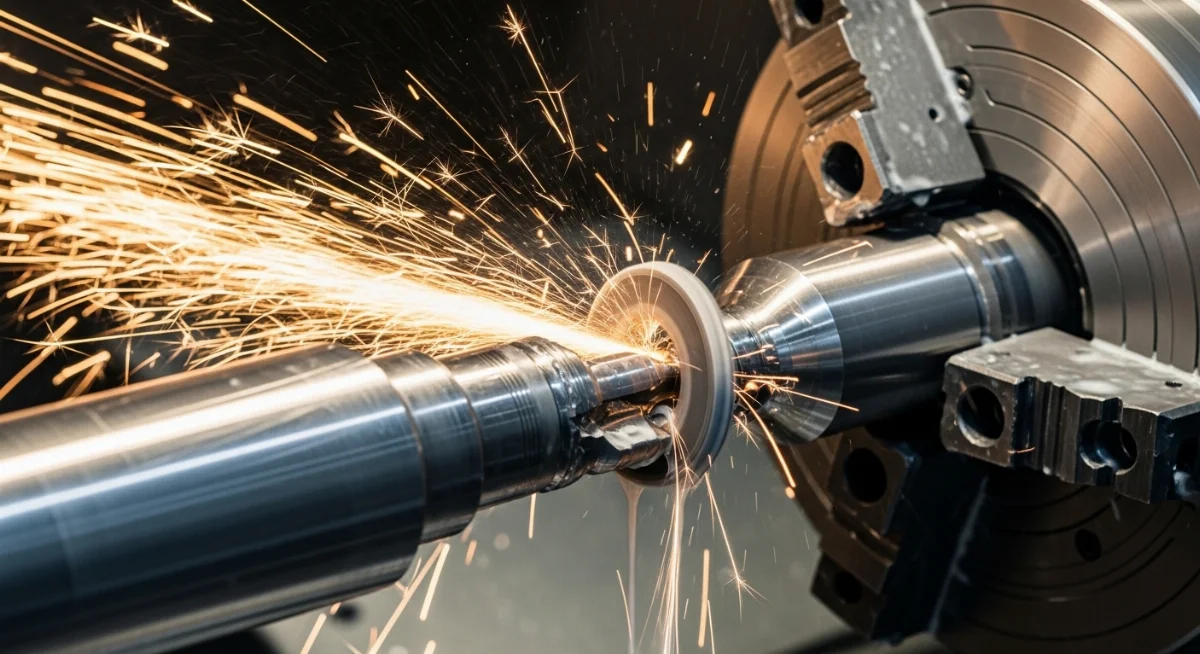

4. Tiện tinh CNC: Đây là bước quan trọng nhất để đạt được kích thước và độ nhám bề mặt trục (thường đạt Ra 0.8 - 1.6).
5. Mài chính xác: Đối với các trục yêu cầu dung sai cực nhỏ (micromet), công đoạn mài là bắt buộc sau khi tiện.

Yêu cầu kỹ thuật khi gia công trục dài CNC thường phức tạp hơn do hiện tượng võng trục. Chúng tôi sử dụng các thiết bị hỗ trợ như linet (giá đỡ) để đảm bảo độ thẳng và độ tròn suốt chiều dài trục.

5. Cách kiểm tra độ đồng tâm của trục sau khi gia công

Làm thế nào để biết một sản phẩm đạt chuẩn? Phương pháp đo độ đồng tâm bằng đồng hồ so là cách phổ biến và hiệu quả nhất trong các xưởng cơ khí.

Các bước đo cơ bản:

1. Đặt trục lên khối V hoặc chống tâm giữa hai đầu máy tiện/máy đo.
2. Tiếp xúc đầu đo của đồng hồ so vào bề mặt cần kiểm tra.
3. Quay chậm trục và quan sát sự dao động của kim đồng hồ.
4. Trị số chênh lệch lớn nhất và nhỏ nhất chính là độ đảo (độ lệch tâm).

Ngoài ra, đối với các sản phẩm cao cấp, chúng tôi sử dụng máy đo CMM (Coordinate Measuring Machine) để kiểm tra độ đồng tâm một cách tự động và chính xác tuyệt đối, xuất báo cáo thông số cho khách hàng.

6. Vật liệu gia công trục và độ nhám bề mặt trục

Vật liệu gia công trục đóng vai trò nền tảng. Thép S45C thường được dùng cho các trục thông dụng, trong khi SCM440 phù hợp cho các trục chịu tải trọng lớn và cần độ bền mỏi cao. Độ nhám bề mặt trục cũng cần được chú trọng; bề mặt càng bóng thì ma sát càng thấp, giúp trục hoạt động bền bỉ hơn.

Trong quy trình gia công trục CNC độ chính xác cao, việc lựa chọn dao cụ và chế độ cắt (tốc độ quay, lượng ăn dao) sẽ quyết định trực tiếp đến độ bóng bề mặt. Chúng tôi luôn tối ưu hóa các thông số này để đảm bảo sản phẩm không cần qua các bước xử lý hậu kỳ tốn kém.

7. Các lỗi thường gặp làm mất độ đồng tâm khi gia công

Có nhiều lỗi thường gặp làm mất độ đồng tâm khi gia công mà kỹ thuật viên cần lưu ý:

• Gá đặt không chuẩn: Mâm cặp máy tiện bị đảo hoặc phôi bị lệch khi kẹp.
• Biến dạng nhiệt: Trong quá trình tiện CNC trục, nhiệt sinh ra lớn làm trục giãn nở không đều.
• Rung động máy: Máy CNC cũ hoặc hệ thống chống tâm không vững chắc.
• Độ võng: Đối với trục dài, nếu không có giá đỡ trung gian, trọng lượng bản thân sẽ làm trục bị võng, gây sai số hình học.

Tại giacongtiencnc.com, chúng tôi sử dụng các dòng máy CNC đời mới với hệ thống chống rung và bù nhiệt tự động để loại bỏ hoàn toàn các lỗi này.

8. Báo giá gia công trục CNC chính xác và uy tín

Bạn đang tìm kiếm dịch vụ gia công trục CNC theo yêu cầu? Mức giá gia công thường phụ thuộc vào các yếu tố: Độ phức tạp của bản vẽ, loại vật liệu, số lượng sản phẩm và yêu cầu về dung sai. Thông thường, báo giá gia công trục CNC chính xác sẽ được chúng tôi cung cấp ngay sau khi nhận được file thiết kế (CAD/PDF) từ phía khách hàng.

Chúng tôi cam kết mang đến giải pháp tiện CNC trục tối ưu nhất về chi phí nhưng vẫn đảm bảo các tiêu chuẩn kỹ thuật khắt khe nhất của Nhật Bản và Châu Âu.

Kết luận

Gia công tiện CNC trục là một nghệ thuật đòi hỏi sự chính xác tuyệt đối. Việc nắm vững các kiến thức về tiêu chuẩn dung sai trong gia công trục CNC và kiểm soát tốt độ đồng tâm là chìa khóa để tạo ra những chi tiết máy chất lượng. Hy vọng qua bài viết này, bạn đã có thêm những thông tin hữu ích để lựa chọn đơn vị gia công phù hợp hoặc cải thiện quy trình sản xuất của mình. Giacongtiencnc.com luôn sẵn sàng đồng hành cùng quý khách hàng trong mọi dự án gia công cơ khí chính xác.
