Trong nền công nghiệp sản xuất hiện đại, khuôn ép nhựa đóng vai trò là "linh hồn" của quá trình tạo hình sản phẩm. Từ những vật dụng nhỏ bé như nắp chai, bàn chải đánh răng cho đến các linh kiện phức tạp trong xe hơi, máy tính, tất cả đều được tạo ra nhờ công nghệ ép phun nhựa. Việc hiểu rõ về cấu tạo khuôn ép nhựa cũng như quy trình vận hành không chỉ giúp các doanh nghiệp tối ưu hóa chi phí sản xuất mà còn đảm bảo chất lượng thành phẩm đạt tiêu chuẩn quốc tế. Tại giacongtiencnc.com, chúng tôi luôn chú trọng vào kỹ thuật gia công cơ khí chính xác để mang đến những bộ khuôn hoàn hảo nhất.
1. Khuôn ép nhựa là gì? Nguyên lý hoạt động
Khuôn ép nhựa (Plastic Injection Mold) là một cụm gồm nhiều linh kiện kim loại được lắp ráp với nhau, tạo thành một khoang rỗng có hình dạng của sản phẩm nhựa mong muốn. Khi nhựa nóng chảy được bơm vào khoang này dưới áp suất cao và sau đó được làm nguội, nhựa sẽ đông cứng lại và tạo thành sản phẩm hoàn chỉnh.
Nguyên lý hoạt động khuôn nhựa: Quy trình diễn ra theo 4 giai đoạn chính:
- Kẹp khuôn: Hai nửa khuôn (phần đực và phần cái) được đóng chặt lại bằng hệ thống thủy lực.
- Phun nhựa: Nhựa nguyên sinh dạng hạt được nung chảy và bơm vào khoang khuôn thông qua hệ thống kênh dẫn.
- Làm nguội: Hệ thống nước làm mát chạy quanh khuôn giúp nhựa nhanh chóng chuyển từ thể lỏng sang thể rắn.
- Đẩy sản phẩm: Khuôn mở ra, và hệ thống lừa đẩy sẽ tác động để đưa sản phẩm ra ngoài.
2. Cấu tạo chi tiết khuôn ép nhựa 2 tấm và 3 tấm
Tùy theo độ phức tạp của sản phẩm, các kỹ sư sẽ lựa chọn thiết kế khuôn nhựa theo kiểu 2 tấm hoặc 3 tấm.

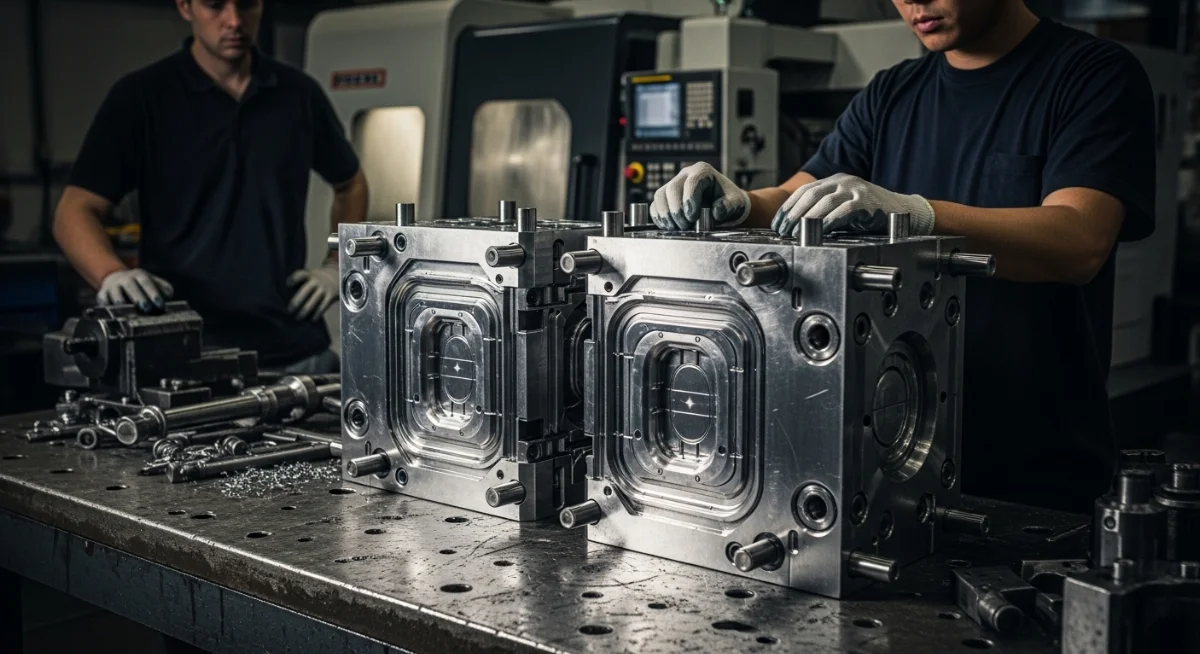

Cấu tạo khuôn ép nhựa 2 tấm
Đây là loại khuôn phổ biến nhất, bao gồm một mặt phân khuôn duy nhất. Ưu điểm của nó là kết cấu đơn giản, chi phí gia công thấp và chu kỳ ép nhanh. Tuy nhiên, việc tách cuống phun khỏi sản phẩm đôi khi phải thực hiện thủ công hoặc cần robot hỗ trợ.
Cấu tạo khuôn ép nhựa 3 tấm
Khuôn 3 tấm có thêm một tấm trung gian (tấm tách kênh dẫn). Loại khuôn này cho phép tự động cắt đứt cuống phun khỏi sản phẩm ngay khi mở khuôn. Điều này cực kỳ hữu ích cho các sản phẩm có yêu cầu thẩm mỹ cao hoặc sản xuất hàng loạt với quy mô lớn.

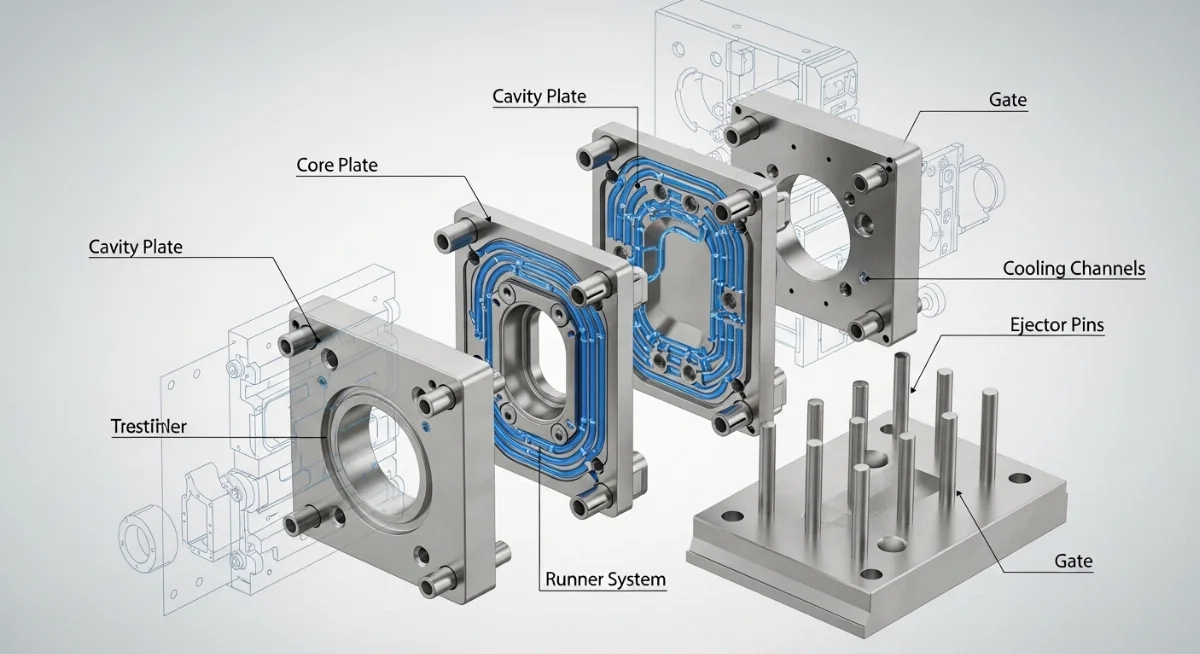

3. Các hệ thống linh kiện khuôn ép nhựa cơ bản
Để một bộ khuôn đúc nhựa vận hành trơn tru, nó cần sự phối hợp nhịp nhàng của các hệ thống sau:
- Hệ thống dẫn hướng và định vị: Bao gồm bạc dẫn hướng, chốt dẫn hướng giúp hai nửa khuôn khớp nhau chính xác 100% trong mỗi lần đóng khuôn.
- Hệ thống kênh dẫn (Runner system): Dẫn nhựa từ vòi phun của máy ép đến các khoang tạo hình. Trong cấu tạo khuôn ép nhựa, hệ thống này có thể là kênh dẫn nóng (Hot runner) hoặc kênh dẫn nguội (Cold runner).
- Hệ thống lòng khuôn (Cavity & Core): Đây là phần trực tiếp tạo ra hình dáng sản phẩm. Phần Cavity (khuôn cái) thường đứng yên, trong khi Core (khuôn đực) di động.
- Hệ thống làm nguội (Cooling system): Các đường ống nước được khoan bên trong tấm khuôn để điều tiết nhiệt độ, giúp giảm thời gian chu kỳ và tránh biến dạng sản phẩm.
- Hệ thống đẩy (Ejection system): Gồm tấm đẩy, chốt đẩy, lò xo hồi vị nhằm đưa sản phẩm ra khỏi khuôn sau khi định hình.
4. Các loại thép làm khuôn nhựa phổ biến nhất hiện nay
Việc lựa chọn vật liệu làm khuôn nhựa quyết định đến độ bền (tuổi thọ) và chất lượng bề mặt sản phẩm. Các loại thép thường được sử dụng tại các xưởng gia công chuyên nghiệp bao gồm:
| Loại thép | Đặc điểm chính | Ứng dụng phổ biến |
|---|---|---|
| Thép S50C | Độ cứng trung bình, dễ gia công, giá rẻ. | Làm vỏ khuôn, các chi tiết không chịu lực lớn. |
| Thép P20 / 2311 | Đã được tôi cứng sẵn, độ bền tốt, bề mặt đẹp. | Khuôn ép nhựa thông thường, đồ gia dụng. |
| Thép S136 / 2083 | Chống gỉ sét tuyệt vời, độ bóng cao (soi gương). | Khuôn sản xuất chai lọ y tế, ống kính, nhựa trong suốt. |
| Thép SKD61 | Chịu nhiệt tốt, độ bền cơ học rất cao. | Khuôn đúc áp lực hoặc khuôn nhựa kỹ thuật cao. |
5. Quy trình thiết kế và gia công khuôn ép nhựa tiêu chuẩn ISO
Để tạo ra một bộ khuôn đạt chất lượng xuất khẩu, quy trình sản xuất khuôn nhựa tại các đơn vị uy tín như giacongtiencnc.com thường trải qua các bước nghiêm ngặt:
- Phân tích sản phẩm (DFM): Đánh giá tính khả thi về góc thoát khuôn, độ dày thành nhựa và vị trí đặt cổng bơm.
- Thiết kế 3D: Sử dụng các phần mềm chuyên dụng như NX, Catia hoặc Solidworks để dựng mô hình khuôn chi tiết.
- Mô phỏng dòng chảy (Moldflow): Dự đoán các lỗi như thiếu liệu, bọt khí trước khi tiến hành gia công thật.

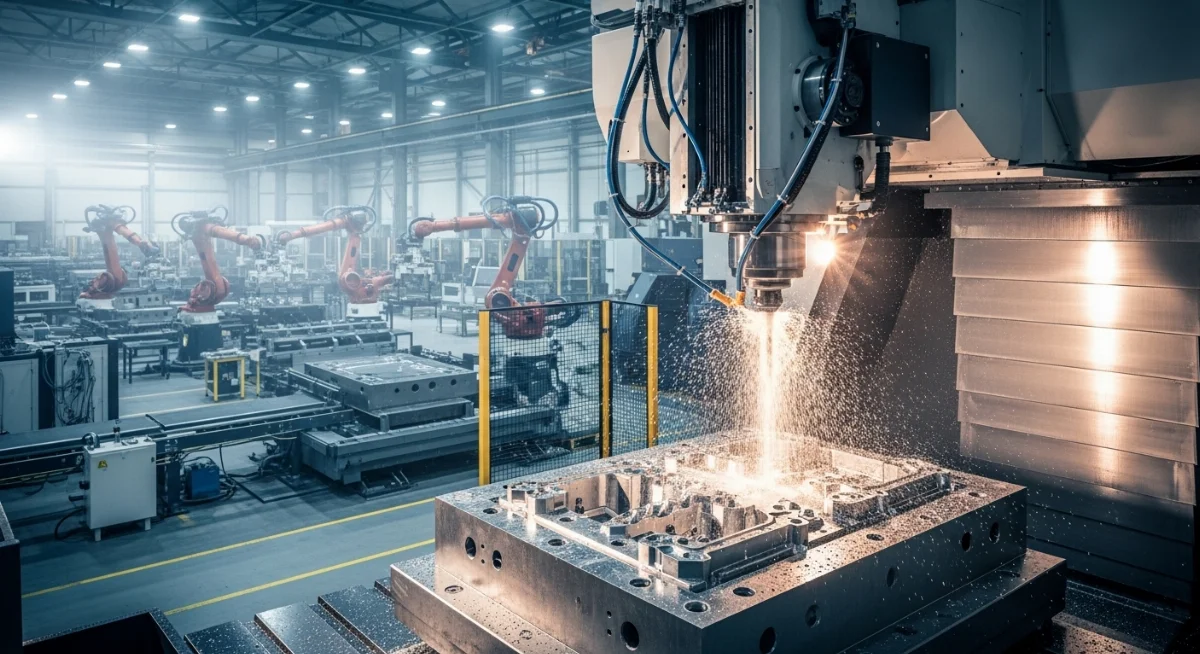

- Gia công CNC: Sử dụng máy phay CNC, tiện CNC, máy cắt dây EDM để chế tạo các linh kiện khuôn với độ chính xác micromet.
- Lắp ráp và thử khuôn (Mold Trial): Lắp ráp hoàn thiện và chạy thử trên máy ép nhựa để kiểm tra mẫu sản phẩm (T0, T1, T2...).
- Hoàn thiện: Đánh bóng lòng khuôn, xi mạ hoặc nhám bề mặt theo yêu cầu khách hàng.
6. Ứng dụng của khuôn ép nhựa trong đời sống và công nghiệp
Không thể phủ nhận ứng dụng của khuôn ép nhựa có mặt ở khắp mọi nơi:
- Ngành điện tử: Vỏ điện thoại, bàn phím, điều khiển tivi, linh kiện máy tính.
- Ngành ô tô: Bảng điều khiển, cản xe, tay nắm cửa, các đầu nối điện.
- Y tế: Bơm kim tiêm, ống nghiệm, vỏ máy đo huyết áp, thiết bị trợ thính.
- Đồ gia dụng: Thùng rác, rổ nhựa, hộp đựng thực phẩm, bàn ghế nhựa.
- Bao bì: Nắp chai, hũ mỹ phẩm, các loại khay nhựa định hình.
7. Phân biệt khuôn ép nhựa và khuôn thổi nhựa
Nhiều khách hàng thường nhầm lẫn giữa hai loại này. Dưới đây là cách phân biệt đơn giản:
- Khuôn ép nhựa: Dùng để tạo ra các sản phẩm đặc hoặc có cấu trúc phức tạp (vỏ máy, linh kiện). Nhựa được bơm vào khoang kín.
- Khuôn thổi nhựa: Dùng để tạo ra các sản phẩm rỗng bên trong (chai nước, can dầu, bình chứa). Nhựa được thổi phồng lên ép sát vào thành khuôn nhờ áp suất khí nén.
8. Cách bảo trì và bảo dưỡng khuôn ép nhựa định kỳ
Một bộ khuôn có thể trị giá hàng trăm triệu, thậm chí hàng tỷ đồng. Cách bảo trì và bảo dưỡng khuôn ép nhựa đúng cách sẽ kéo dài tuổi thọ khuôn từ hàng trăm ngàn lên hàng triệu lần ép:
- Sau mỗi ca sản xuất: Vệ sinh sạch nhựa thừa, dùng khí nén thổi khô và xịt dầu chống gỉ vào lòng khuôn.
- Định kỳ hàng tháng: Kiểm tra hệ thống nước làm mát (tránh tắc nghẽn vôi hóa), kiểm tra độ mòn của chốt đẩy và bạc dẫn hướng.
- Bảo dưỡng chuyên sâu: Tháo rời các linh kiện, vệ sinh tổng thể, thay thế các lò xo hoặc chốt bị yếu, tra mỡ chịu nhiệt vào các bộ phận chuyển động.
9. Báo giá gia công khuôn ép nhựa theo yêu cầu
Mức giá gia công khuôn ép nhựa không cố định mà phụ thuộc vào nhiều yếu tố:
- Kích thước và khối lượng khuôn.
- Độ phức tạp của sản phẩm (có nhiều slide, lõi mặt bên hay không).
- Loại thép làm khuôn (thép thường hay thép cao cấp chống gỉ).
- Số lượng khoang khuôn (khuôn 1 cavity hay nhiều cavities).
Tại TPHCM và Hà Nội, giacongtiencnc.com tự hào là đơn vị cung cấp giải pháp trọn gói từ tư vấn thiết kế đến gia công hoàn thiện với mức giá cạnh tranh nhất thị trường. Chúng tôi cam kết sử dụng thép làm khuôn nhựa chính hãng và quy trình kiểm soát chất lượng đạt chuẩn ISO.
10. Kết luận
Khuôn ép nhựa là nền tảng của sản xuất nhựa công nghiệp. Việc đầu tư vào một bộ khuôn chất lượng, có cấu tạo chi tiết tối ưu và được gia công khuôn ép nhựa bởi những đơn vị uy tín sẽ giúp doanh nghiệp nâng cao năng suất, giảm thiểu lỗi sản phẩm và tạo ra lợi thế cạnh tranh lớn trên thị trường.
Nếu bạn đang tìm kiếm đối tác thiết kế và sản xuất khuôn nhựa uy tín, đừng ngần ngại liên hệ với chúng tôi để nhận được tư vấn kỹ thuật chuyên sâu và báo giá chi tiết nhất.
