1. Khái niệm khuôn mẫu là gì trong ngành cơ khí?

Khuôn mẫu là gì? Nói một cách đơn giản nhất, khuôn mẫu (mold hoặc die) là một dụng cụ bằng kim loại hoặc vật liệu chịu nhiệt, được thiết kế với hốc rỗng bên trong theo hình dạng của sản phẩm cần tạo ra. Khi vật liệu nóng chảy (nhựa, kim loại, cao su) được bơm vào hốc này và làm nguội, nó sẽ đông cứng lại và tạo thành sản phẩm có hình dáng mong muốn.

Trong lĩnh vực cơ khí chính xác, khuôn mẫu không chỉ là một cái "khuôn" thông thường mà là một hệ thống kỹ thuật phức tạp. Nó phải đảm bảo được các yếu tố về dung sai kích thước (thường tính bằng micromet), độ bóng bề mặt và khả năng chịu được áp suất, nhiệt độ cực lớn trong môi trường sản xuất công nghiệp liên tục.

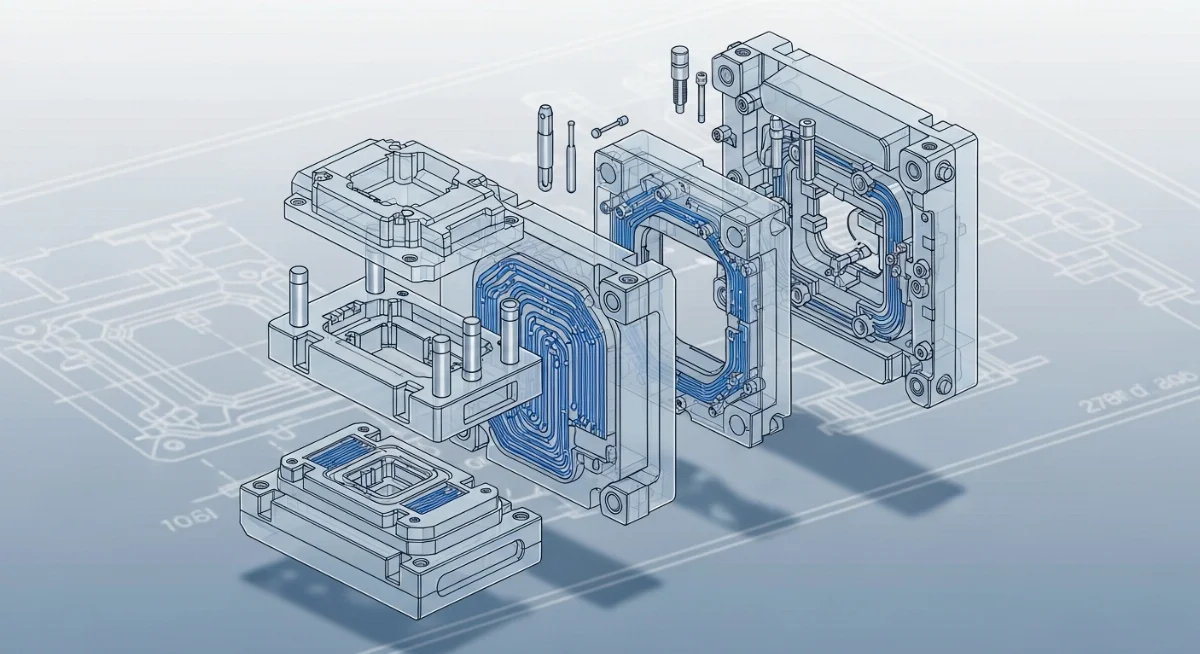

2. Cấu tạo khuôn mẫu cơ bản gồm những bộ phận nào?

Tùy vào loại sản phẩm (khuôn nhựa hay khuôn kim loại), cấu tạo khuôn mẫu sẽ có những điểm khác biệt. Tuy nhiên, một bộ khuôn tiêu chuẩn thường bao gồm các thành phần chính sau:

• Phần vỏ khuôn (Mold Base): Là khung đỡ bảo vệ và giữ cố định các chi tiết bên trong. Vỏ khuôn giúp kết nối khuôn với máy ép.
• Lòng khuôn (Cavity) và Lõi khuôn (Core): Đây là hai phần quan trọng nhất tạo nên hình dáng sản phẩm. Lòng khuôn tạo hình bề mặt ngoài, lõi khuôn tạo hình bề mặt trong.
• Hệ thống dẫn hướng: Bao gồm bạc dẫn hướng và chốt dẫn hướng, giúp hai nửa khuôn đóng mở chính xác, không bị lệch.
• Hệ thống đẩy sản phẩm: Sau khi sản phẩm hình thành, hệ thống này sẽ đẩy sản phẩm ra khỏi khuôn.
• Hệ thống làm nguội: Các đường nước chạy quanh khuôn để giải nhiệt, giúp sản phẩm đông đặc nhanh hơn, rút ngắn chu kỳ sản xuất.
• Hệ thống cấp nguyên liệu (Runner & Gate): Đường dẫn đưa nhựa hoặc kim loại nóng chảy từ máy vào lòng khuôn.

3. Các loại khuôn mẫu phổ biến nhất hiện nay

Dựa trên vật liệu đầu vào và phương pháp tạo hình, chúng ta phân loại các loại khuôn mẫu phổ biến nhất hiện nay như sau:

3.1. Khuôn ép nhựa (Injection Mold)

Đây là loại khuôn phổ biến nhất, dùng để sản xuất các sản phẩm từ nhựa như vỏ tivi, đồ chơi, linh kiện điện tử. Khuôn ép nhựa đòi hỏi độ chính xác cao và hệ thống làm nguội tối ưu.

3.2. Khuôn đúc áp lực (Die Casting Mold)

Dùng cho vật liệu là kim loại nóng chảy (nhôm, kẽm, đồng). Loại đúc khuôn này phải chịu được nhiệt độ rất cao và áp lực phun lớn từ máy đúc.

3.3. Khuôn dập (Stamping Die)

Dùng để tạo hình các tấm kim loại mỏng thông qua lực ép từ máy dập. Phổ biến trong ngành sản xuất ô tô, linh kiện điện tử bằng kim loại.

3.4. Khuôn thổi (Blow Mold)

Sử dụng áp suất không khí để làm phồng vật liệu (thường là nhựa) bám vào thành khuôn. Đây là phương pháp chính để làm chai lọ, bình chứa.

4. 7 Điều cần biết trước khi làm khuôn mẫu cho doanh nghiệp

Đặt sản xuất khuôn mẫu là một khoản đầu tư lớn. Để tránh rủi ro "tiền mất tật mang", bạn cần lưu ý 7 điều cần biết trước khi làm khuôn sau đây:

4.1. Xác định rõ sản lượng sản xuất dự kiến

Số lượng sản phẩm bạn định sản xuất sẽ quyết định loại vật liệu làm khuôn. Nếu chỉ sản xuất 1.000 sản phẩm, bạn có thể chọn thép mềm chi phí thấp. Nhưng nếu sản xuất hàng triệu sản phẩm, bạn bắt buộc phải dùng thép cứng cao cấp.

4.2. Thiết kế sản phẩm tối ưu cho việc làm khuôn

Thiết kế khuôn mẫu bắt đầu từ thiết kế sản phẩm. Một sản phẩm có góc thoát khuôn không hợp lý hoặc độ dày không đều sẽ khiến việc làm khuôn trở nên cực kỳ khó khăn và dễ gây lỗi sản phẩm (cong vênh, cháy nhựa).

4.3. Lựa chọn vật liệu làm khuôn phù hợp

Mỗi loại nhựa hay kim loại đầu vào sẽ tương ứng với một loại thép làm khuôn khác nhau. Ví dụ, nhựa có tính axit cao cần thép chống gỉ, nhựa có sợi thủy tinh cần thép chống mài mòn.

4.4. Độ chính xác và dung sai cho phép

Bạn cần xác định rõ độ chính xác mong muốn. Độ chính xác càng cao, quy trình gia công khuôn mẫu càng phức tạp, kéo theo báo giá gia công khuôn mẫu chính xác cũng tăng cao.

4.5. Thời gian hoàn thành (Lead time)

Làm một bộ khuôn chất lượng thường mất từ 4 đến 8 tuần tùy độ khó. Đừng quá ham rẻ hoặc nhanh mà bỏ qua các bước kiểm tra (test khuôn), vì sai sót sau này sẽ rất khó sửa chữa.

4.6. Lựa chọn đơn vị gia công cơ khí uy tín

Hãy chọn những đơn vị có hệ thống máy CNC hiện đại và đội ngũ kỹ sư giàu kinh nghiệm làm khuôn mẫu cho người mới để được tư vấn phương án tối ưu nhất.

4.7. Chính sách bảo hành và hỗ trợ kỹ thuật

Khuôn trong quá trình vận hành chắc chắn sẽ có hao mòn. Một nhà sản xuất uy tín sẽ có cam kết về số lần ép (shot) và hỗ trợ bảo trì định kỳ.

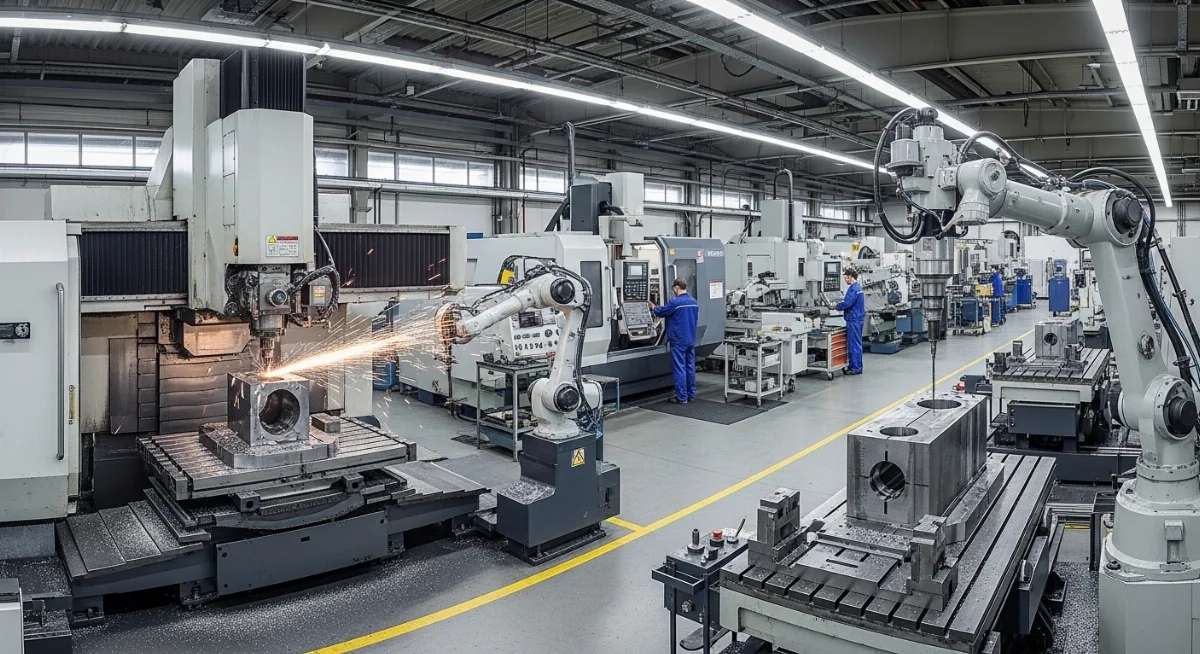

5. Quy trình sản xuất khuôn mẫu công nghiệp tiêu chuẩn

Để tạo ra một bộ khuôn hoàn chỉnh, đơn vị gia công phải trải qua quy trình sản xuất khuôn mẫu công nghiệp nghiêm ngặt:

1. Tiếp nhận yêu cầu và bản vẽ: Phân tích tính khả thi của sản phẩm.
2. Thiết kế 3D: Sử dụng các phần mềm chuyên dụng như NX, Catia, Pro-E để thiết kế chi tiết bộ khuôn.
3. Gia công thô: Sử dụng máy phay, tiện để loại bỏ vật liệu thừa trên phôi thép.
4. Nhiệt luyện: Tôi cứng thép để đạt độ cứng theo yêu cầu kỹ thuật.

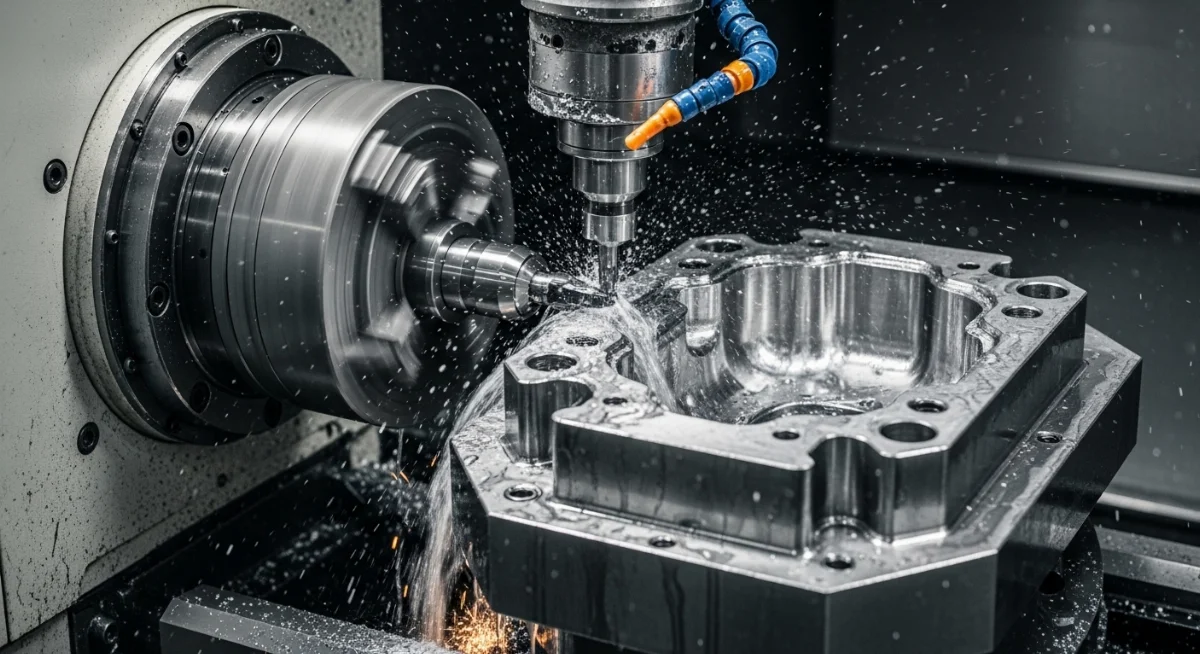

5. Gia công tinh: Sử dụng máy phay CNC tốc độ cao, máy mài phẳng, máy cắt dây EDM để hoàn thiện các chi tiết tinh xảo.
6. Lắp ráp: Các bộ phận được kỹ sư lắp ghép thủ công, kiểm tra độ khít.
7. Thử khuôn (T1, T2...): Đưa khuôn lên máy ép thử để kiểm tra chất lượng sản phẩm thực tế.
8. Hoàn thiện và giao hàng: Đánh bóng khuôn, xi mạ nếu cần và bàn giao cho khách hàng.

6. Vật liệu thép làm khuôn mẫu thường dùng và cách lựa chọn

Việc chọn vật liệu thép làm khuôn mẫu thường dùng quyết định đến 70% tuổi thọ của bộ khuôn. Dưới đây là bảng tổng hợp các loại thép phổ biến:

Tiêu chuẩn kỹ thuật trong chế tạo khuôn mẫu yêu cầu thép phải có độ đồng nhất cao, không bị rỗ khí hay lẫn tạp chất để đảm bảo bề mặt sản phẩm đạt yêu cầu thẩm mỹ.

7. Cách bảo trì và bảo quản khuôn mẫu bền lâu

Một bộ khuôn có thể trị giá từ vài chục triệu đến hàng tỷ đồng. Do đó, việc cách bảo trì và bảo quản khuôn mẫu bền lâu là cực kỳ quan trọng:

• Vệ sinh sau mỗi ca sản xuất: Dùng dung dịch chuyên dụng tẩy sạch nhựa thừa, bụi bẩn trên bề mặt lòng khuôn.
• Bôi trơn định kỳ: Tra dầu mỡ vào các chốt dẫn hướng, bạc dẫn hướng để tránh kẹt khuôn.
• Chống gỉ sét: Khi không sử dụng, cần xịt dung dịch chống gỉ và bảo quản trong môi trường khô ráo.
• Kiểm tra hệ thống nước: Đảm bảo đường nước không bị tắc nghẽn do cặn vôi, ảnh hưởng đến hiệu quả tản nhiệt.

Việc bảo trì đúng cách không chỉ giúp duy trì chất lượng sản phẩm mà còn ngăn ngừa những hỏng hóc đột ngột làm gián đoạn dây chuyền sản xuất của doanh nghiệp.

8. Kết luận và lời khuyên từ chuyên gia

Hy vọng bài viết này đã giúp bạn hiểu rõ khuôn mẫu là gì và nắm được những kiến thức nền tảng trước khi bắt đầu dự án. Tầm quan trọng của khuôn mẫu trong sản xuất là không thể phủ nhận, nó chính là chìa khóa để nâng cao năng suất và năng lực cạnh tranh của doanh nghiệp trên thị trường.

Nếu bạn đang tìm kiếm một đơn vị gia công khuôn mẫu uy tín với hệ thống máy móc CNC hiện đại, đừng ngần ngại liên hệ với các chuyên gia tại giacongtiencnc.com. Chúng tôi cam kết mang đến những giải pháp chế tạo khuôn mẫu tối ưu nhất về chi phí và chất lượng cho quý khách hàng.
