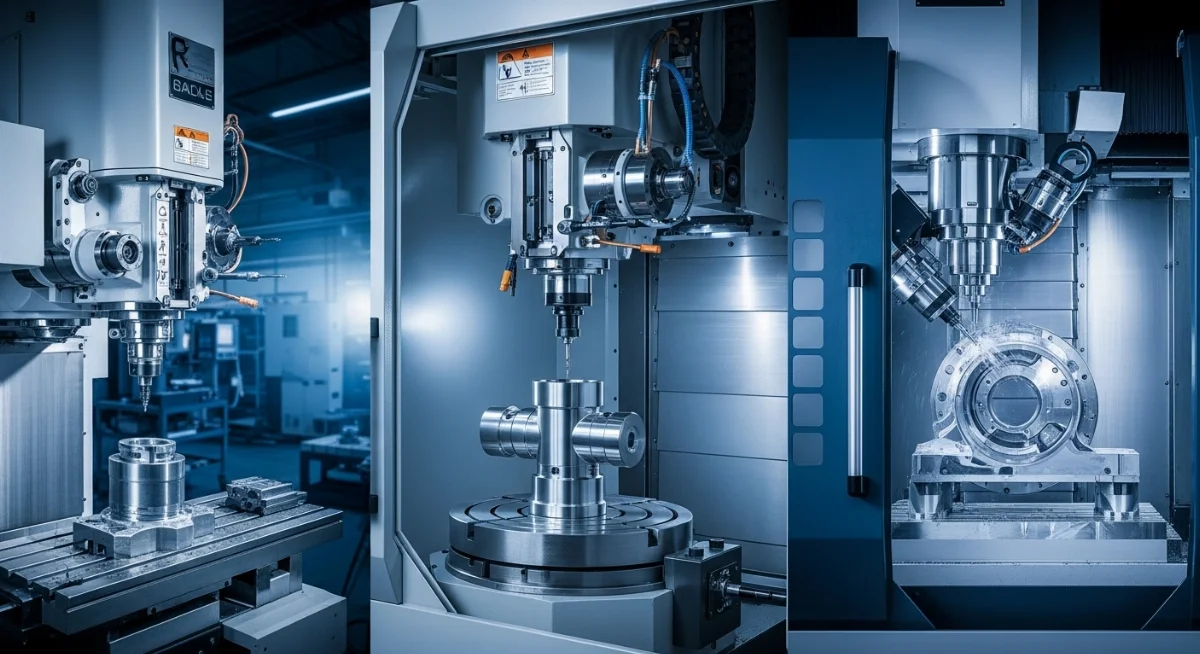

Trong kỷ nguyên công nghiệp 4.0, công nghệ phay CNC 3 trục 5 trục đã trở thành xương sống của ngành gia công cơ khí chính xác. Tuy nhiên, đối với nhiều doanh nghiệp và kỹ sư, việc phân biệt và lựa chọn giữa các hệ thống máy phay CNC 3 trục, 4 trục và 5 trục vẫn là một bài toán cân não. Mỗi loại máy đều có những đặc tính kỹ thuật, khả năng vận hành và mức chi phí đầu tư hoàn toàn khác nhau.
Việc hiểu rõ nguyên lý máy phay CNC đa trục không chỉ giúp tối ưu hóa quy trình sản xuất mà còn đảm bảo chất lượng chi tiết gia công đạt độ tinh xảo cao nhất. Bài viết này, giacongtiencnc.com sẽ đi sâu vào phân tích sự khác biệt giữa các hệ thống này, giúp bạn có cái nhìn tổng quan để đưa ra quyết định đầu tư đúng đắn nhất.

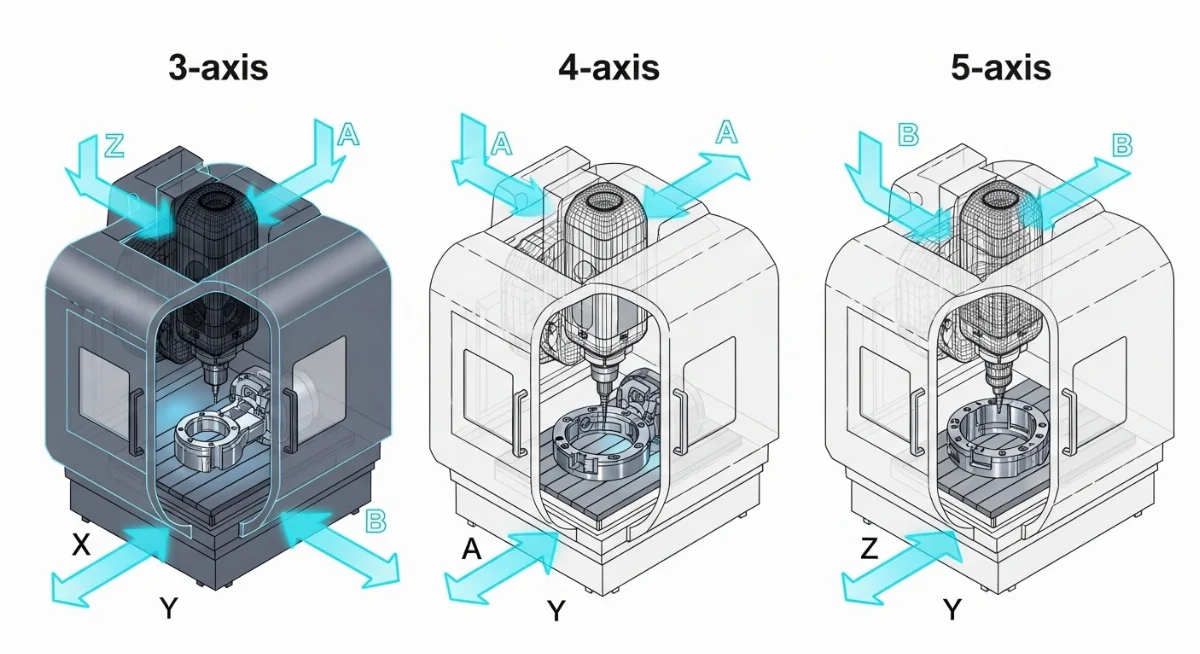

1. Khái niệm về các trục X, Y, Z và A, B, C trong máy CNC
Để hiểu được sự khác biệt giữa các loại máy, trước hết chúng ta cần nắm rõ cấu tạo các trục trên máy phay CNC. Trong không gian ba chiều, các chuyển động cơ bản được định nghĩa theo hệ tọa độ Cartesian.
- Trục X Y Z trong CNC: Đây là ba trục tịnh tiến cơ bản. Trục X đại diện cho chuyển động trái - phải, trục Y cho chuyển động trước - sau, và trục Z cho chuyển động lên - xuống (vuông góc với bàn máy).
- Trục A B C máy CNC: Đây là các trục xoay xung quanh các trục tịnh tiến. Trục A xoay quanh trục X, trục B xoay quanh trục Y, và trục C xoay quanh trục Z.
Một trung tâm gia công CNC hiện đại sẽ kết hợp các trục này để cho phép dao cắt tiếp cận phôi từ nhiều hướng khác nhau, từ đó tạo ra những hình khối phức tạp mà các phương pháp truyền thống không thể thực hiện được.
2. Máy phay CNC 3 trục: Nền tảng của gia công cơ bản
Máy phay CNC 3 trục là dòng máy phổ biến nhất trong các xưởng gia công cơ khí tại Việt Nam. Nguyên lý hoạt động của nó dựa trên việc dao cắt di chuyển dọc theo ba trục X, Y và Z trong khi phôi được cố định trên bàn máy.
Đặc điểm kỹ thuật
Trong quá trình vận hành, trục chính (spindle) có thể di chuyển lên xuống, trong khi bàn máy di chuyển theo phương ngang và dọc. Điều này cho phép máy thực hiện các nguyên công như phay mặt phẳng, phay rãnh, khoan và taro.
Ưu điểm
- Chi phí đầu tư thấp, dễ dàng bảo trì và sửa chữa.
- Kỹ thuật lập trình CNC đơn giản, không yêu cầu phần mềm CAM quá phức tạp.
- Phù hợp cho các chi tiết đơn giản, gia công cơ khí chính xác số lượng lớn.
Nhược điểm
Hạn chế lớn nhất là máy chỉ có thể gia công được một mặt của chi tiết trong một lần gá đặt. Nếu muốn gia công các mặt bên hoặc góc nghiêng, kỹ thuật viên phải thực hiện gá đặt lại thủ công, dẫn đến sai số tích lũy và tốn thời gian.
3. Máy phay CNC 4 trục: Sự bổ sung của trục xoay A
Khi nhu cầu gia công các chi tiết có dạng trụ hoặc cần gia công trên nhiều mặt mà không muốn gá đặt nhiều lần tăng lên, máy phay CNC 4 trục ra đời. Vậy khi nào nên sử dụng máy phay CNC 4 trục? Đó là khi bạn cần gia công các rãnh xoắn, bánh răng hoặc các chi tiết nằm trên bề mặt trụ.
Cấu tạo và cơ chế hoạt động
Máy 4 trục thực chất là một máy 3 trục được trang bị thêm một trục xoay (thường là trục A). Trục này cho phép phôi xoay quanh trục X, giúp dao cắt có thể tiếp cận các vị trí xung quanh chi tiết mà không cần tháo phôi ra khỏi đồ gá.
Lợi ích vượt trội: Giảm thiểu thời gian dừng máy để gá đặt lại, tăng độ chính xác vị trí giữa các bề mặt gia công và mở rộng khả năng phay CNC 3D cho các bề mặt cong đơn giản.
4. Máy phay CNC 5 trục: Đỉnh cao của gia công đa trục phức tạp
Công nghệ phay CNC 5 trục là giải pháp tối ưu cho những chi tiết có hình học siêu phức tạp. Máy sử dụng đồng thời 5 trục: 3 trục tịnh tiến (X, Y, Z) và 2 trục xoay (thường là A và B hoặc B và C).
Tại sao máy phay 5 trục gia công được chi tiết phức tạp?
Nhờ khả năng xoay phôi hoặc đầu trục chính theo hai hướng khác nhau, dao cắt luôn được giữ ở tư thế tối ưu nhất so với bề mặt gia công. Điều này cho phép máy tiếp cận được các góc khuất, hốc sâu hoặc các bề mặt cong không gian (sculpted surfaces) một cách dễ dàng.
Hai loại gia công 5 trục phổ biến
- Gia công 5 trục vị trí (3+2): Máy định vị 2 trục xoay vào một góc cố định, sau đó thực hiện gia công bằng 3 trục tịnh tiến.
- Gia công 5 trục đồng thời (Continuous 5-axis): Cả 5 trục cùng di chuyển đồng thời trong quá trình cắt. Đây là kỹ thuật khó nhất, đòi hỏi kỹ thuật lập trình CNC 4 trục và 5 trục chuyên sâu nhưng mang lại chất lượng bề mặt tuyệt hảo.
5. Bảng so sánh sự khác biệt giữa gia công 3 trục và 5 trục
Để trả lời câu hỏi sự khác biệt giữa gia công 3 trục và 5 trục là gì, hãy cùng theo dõi bảng so sánh dưới đây:
| Tiêu chí | Phay CNC 3 Trục | Phay CNC 4 Trục | Phay CNC 5 Trục |
|---|---|---|---|
| Số lượng trục | X, Y, Z | X, Y, Z + A | X, Y, Z + A, B (hoặc B, C) |
| Số lần gá đặt | Nhiều lần (cho nhiều mặt) | Ít hơn | Thường chỉ 1 lần duy nhất |
| Độ phức tạp chi tiết | Thấp đến trung bình | Trung bình | Rất cao (cực kỳ phức tạp) |
| Độ chính xác | Trung bình | Cao | Rất cao |
| Chi phí máy | Thấp (Dưới 1 tỷ VNĐ) | Trung bình | Rất cao (Nhiều tỷ VNĐ) |
| Yêu cầu lập trình | Đơn giản | Trung bình | Rất khó (Cần phần mềm CAM cao cấp) |
6. Nên chọn máy phay CNC 3 trục, 4 trục hay 5 trục cho dự án?
Việc lựa chọn nên chọn máy phay CNC 3 trục 4 trục hay 5 trục phụ thuộc vào 3 yếu tố cốt lõi: Ngân sách, Độ phức tạp của chi tiết và Sản lượng sản xuất.
Trường hợp chọn máy 3 trục
Nếu bạn chỉ gia công các chi tiết phẳng, khuôn đơn giản hoặc các linh kiện máy móc không đòi hỏi độ tinh xảo quá cao ở các góc nghiêng. Đây là lựa chọn kinh tế nhất để thu hồi vốn nhanh.
Trường hợp chọn máy 4 trục
Phù hợp cho gia công các chi tiết dạng trục cam, rãnh xoắn hoặc các linh kiện cần phay trên 4 mặt xung quanh. Nó giúp tiết kiệm 50-70% thời gian gá đặt so với máy 3 trục.
Trường hợp chọn máy 5 trục
Dành cho các doanh nghiệp làm về khuôn mẫu chính xác cao, cánh tuabin, hoặc linh kiện y tế. Mặc dù giá máy phay CNC 5 trục có đắt không? Câu trả lời là CÓ, rất đắt, nhưng nó bù lại bằng việc loại bỏ hoàn toàn sai số gá đặt và rút ngắn thời gian sản xuất từ vài ngày xuống còn vài giờ.
7. Ứng dụng thực tế của gia công CNC đa trục
Mỗi loại máy đóng một vai trò quan trọng trong chuỗi cung ứng toàn cầu:
- Gia công cơ khí chính xác thông thường: Sử dụng máy 3 trục để sản xuất vỏ hộp, mặt bích, chi tiết máy tiêu chuẩn.
- Công nghiệp ô tô: Máy 4 trục thường dùng phay trục khuỷu, piston.

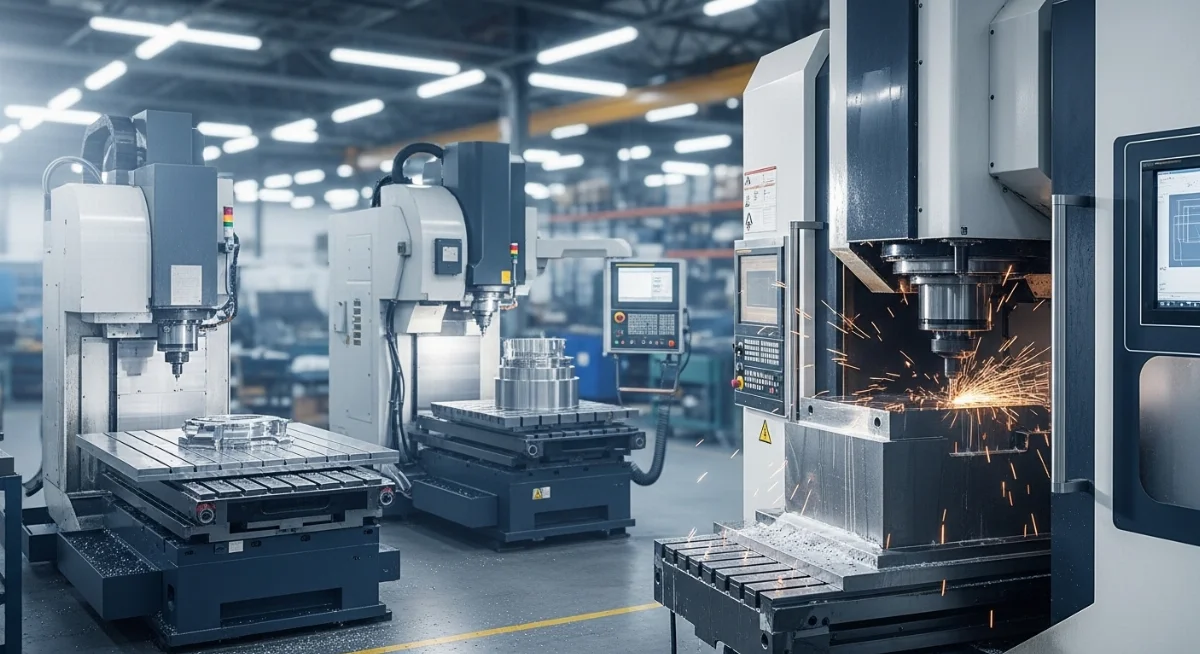

- Ứng dụng của phay CNC 5 trục trong công nghiệp hàng không: Gia công các cấu trúc khung máy bay siêu nhẹ nhưng chịu lực lớn, cánh quạt động cơ phản lực với các đường cong khí động học phức tạp.
- Y tế: Sản xuất các khớp xương nhân tạo, implant nha khoa yêu cầu độ bóng bề mặt cực cao nhờ gia công CNC đa trục.
8. Kết luận và lời khuyên từ chuyên gia
Tóm lại, không có loại máy nào là tốt nhất, chỉ có loại máy phù hợp nhất với nhu cầu của bạn. Phay CNC 3 trục 5 trục đều có chỗ đứng riêng trong ngành cơ khí. Máy 3 trục là "ngựa thồ" bền bỉ cho sản xuất đại trà đơn giản, trong khi máy 5 trục là "nghệ sĩ" cho những tác phẩm cơ khí đỉnh cao.
Tại giacongtiencnc.com, chúng tôi sở hữu hệ thống trung tâm gia công CNC hiện đại từ 3 đến 5 trục, sẵn sàng đáp ứng mọi yêu cầu khắt khe nhất của quý khách hàng. Nếu bạn vẫn đang băn khoăn về kỹ thuật hoặc cần tư vấn giải pháp gia công tối ưu, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi.
