Trong lĩnh vực gia công cơ khí chính xác, phay là một trong những nguyên công quan trọng nhất, chiếm tỷ trọng lớn trong quy trình sản xuất các chi tiết máy. Trong đó, kỹ thuật phay mặt phẳng và phay rãnh CNC đóng vai trò nền tảng, quyết định đến độ chính xác lắp ghép và tính thẩm mỹ của sản phẩm. Việc nắm vững các tiêu chuẩn kỹ thuật, từ cách lựa chọn dao phay ngón cho đến việc tối ưu hóa chế độ cắt máy CNC, không chỉ giúp nâng cao năng suất mà còn giảm thiểu phế phẩm. Bài viết này sẽ cung cấp một cái nhìn toàn diện và chuyên sâu về quy trình phay mặt phẳng và rãnh chuẩn kỹ thuật, giúp các kỹ sư và thợ vận hành đạt được độ bóng bề mặt và dung sai cơ khí tối ưu nhất.
1. Quy trình phay mặt phẳng chuẩn kỹ thuật
Phay mặt phẳng là nguyên công dùng dao phay để loại bỏ lớp kim loại trên bề mặt phôi, tạo ra một mặt phẳng có độ phẳng và độ nhám theo yêu cầu. Đây thường là nguyên công đầu tiên để tạo mặt chuẩn cho các bước gia công tiếp theo.
Kỹ thuật gá đặt phôi khi phay mặt phẳng
Để đảm bảo quy trình phay mặt phẳng chuẩn kỹ thuật, việc gá đặt phôi là yếu tố kiên quyết. Phôi phải được kẹp chặt trên ê tô, bàn máy hoặc đồ gá chuyên dụng. Khi gá đặt, cần chú ý:
- Sử dụng căn mẫu để đảm bảo độ song song giữa mặt đáy và bàn máy.
- Lực kẹp vừa đủ để tránh biến dạng phôi nhưng phải đủ chắc để không bị xê dịch dưới tác động của lực cắt.
- Vệ sinh sạch sẽ bề mặt tiếp xúc giữa phôi và đồ gá.
Sử dụng dao phay mặt chuyên dụng
Dao phay mặt (Face mill) thường có đường kính lớn, gắn các mảnh hợp kim (inserts). Việc sử dụng dao phay mặt giúp tăng tốc độ bóc tách vật liệu và tạo ra độ phẳng tốt trên diện tích lớn. Kỹ thuật phay mặt đòi hỏi dao phải có độ đảo trục thấp và các mảnh cắt phải được lắp đặt đồng đều.

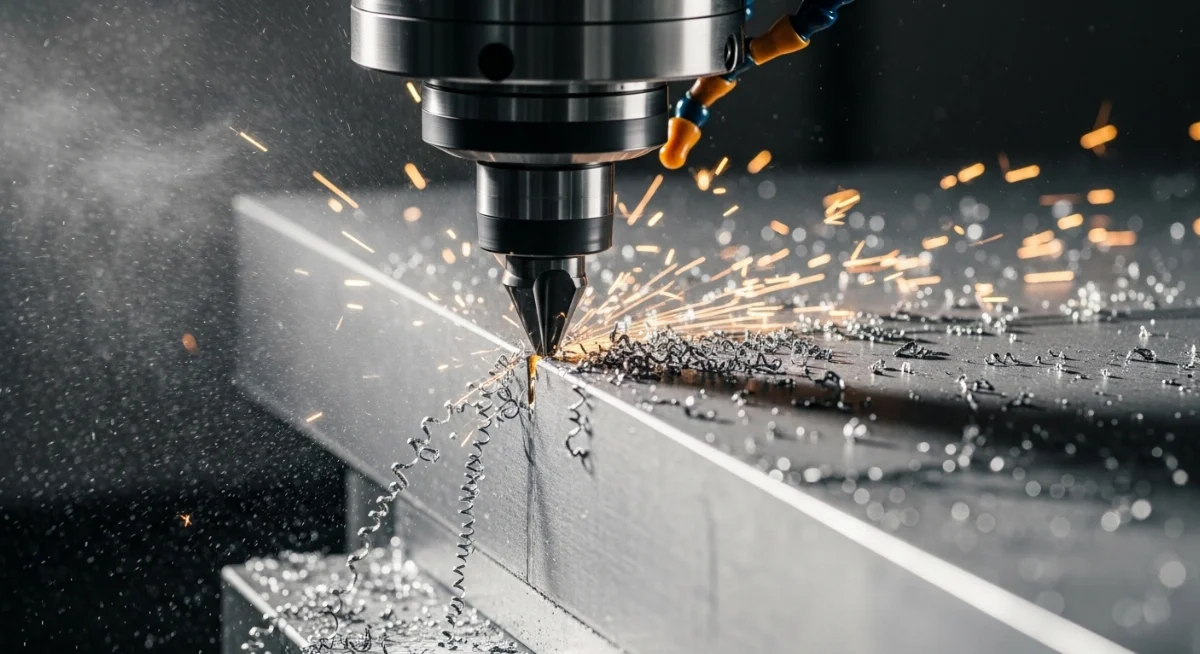

2. Kỹ thuật phay rãnh CNC và các loại rãnh phổ biến

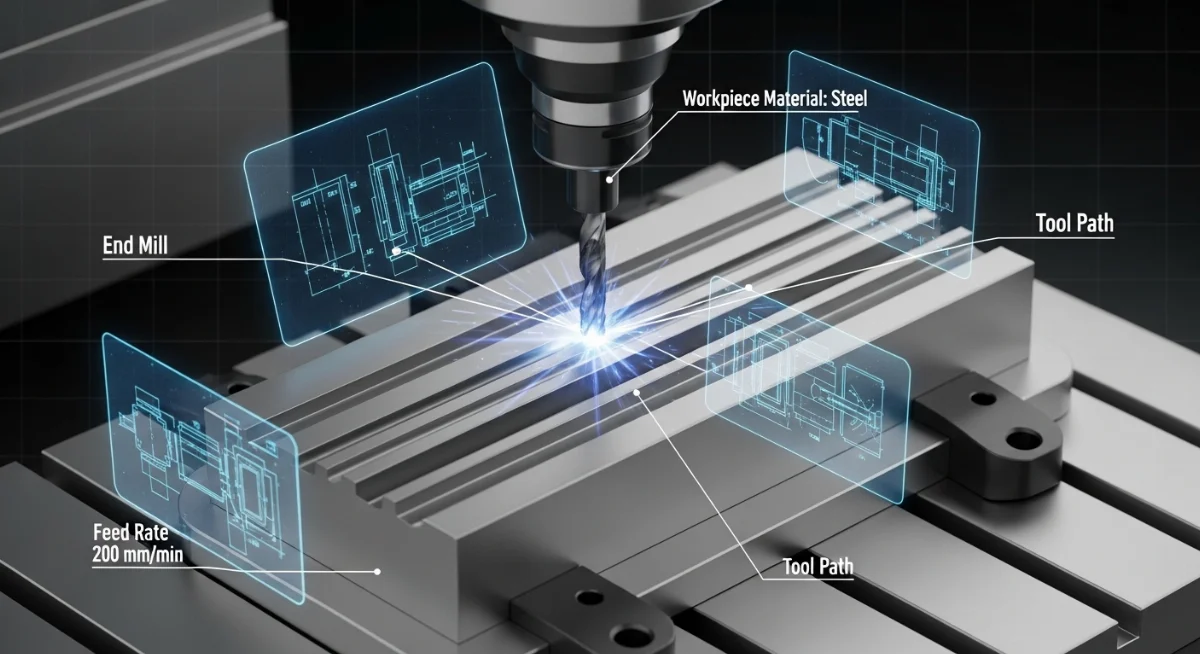

Phay rãnh CNC là quá trình tạo ra các rãnh có hình dạng khác nhau như rãnh thẳng, rãnh chữ T, rãnh đuôi én hoặc phay rãnh then trên trục. Độ chính xác của rãnh phụ thuộc vào việc lựa chọn dao và chiến lược chạy dao.
Phay rãnh then (Keyway Milling)
Rãnh then yêu cầu dung sai kích thước rất chặt chẽ (thường là H7 hoặc P9) để đảm bảo độ dôi khi lắp then. Hướng dẫn phay rãnh sâu trên máy CNC thường khuyến nghị sử dụng phương pháp phay dốc (ramping) hoặc phay xoắn ốc để giảm tải cho mũi dao và hỗ trợ thoát phôi tốt hơn.
Các loại rãnh đặc thù
- Rãnh kín: Đòi hỏi dao phải có khả năng cắt xuống theo phương đứng (center-cutting end mills).
- Rãnh hở: Có thể gia công từ phía bên hông phôi, cho phép sử dụng tốc độ cắt cao hơn.
3. Cách chọn dao phay rãnh và dao phay mặt hiệu quả
Lựa chọn dụng cụ cắt ảnh hưởng trực tiếp đến 80% chất lượng sản phẩm và chi phí gia công. Dưới đây là cách chọn dao phay rãnh hiệu quả:
| Loại Dao | Đặc Điểm Kỹ Thuật | Ứng Dụng Chính |
|---|---|---|
| Dao phay ngón (End Mill) | Đa dạng số lưỡi cắt (2, 3, 4 mê), vật liệu Carbide hoặc HSS. | Phay rãnh, phay hốc, phay vai, phay tinh biên dạng. |
| Dao phay mặt (Face Mill) | Đường kính lớn, gắn mảnh chip rời, góc đi vào 45° hoặc 90°. | Phay mặt phẳng diện tích rộng, phay thô phá. |
| Dao phay rãnh chữ T | Hình dáng đặc thù giống chữ T. | Gia công rãnh trên bàn máy, rãnh dẫn hướng. |
| Dao phay đĩa | Mỏng, đường kính lớn. | Cắt đứt hoặc phay rãnh sâu và hẹp. |
Đối với máy phay CNC hiện đại, dao Carbide (hợp kim cứng) là lựa chọn ưu tiên nhờ khả năng chịu nhiệt và giữ cạnh sắc tốt, cho phép chạy ở thông số cắt gọt cao.
4. Thông số cắt gọt và cách tính chế độ cắt máy CNC
Việc thiết lập chế độ cắt máy CNC không đúng sẽ dẫn đến gãy dao, rung động hoặc cháy bề mặt phôi. Cách tính tốc độ cắt và bước tiến khi phay dựa trên các công thức sau:
Công thức tính tốc độ quay trục chính (n): n = (Vc x 1000) / (π x D)
Công thức tính tốc độ tiến bàn (F): F = fz x z x n
Trong đó:
- Vc: Vận tốc cắt (m/phút) - Phụ thuộc vật liệu phôi và dao.
- D: Đường kính dao phay (mm).
- fz: Lượng ăn dao trên mỗi răng (mm/răng).
- z: Số răng (mê) của dao.
Yêu cầu kỹ thuật đối với nguyên công phay là phải cân bằng giữa năng suất (Q - tỷ lệ bóc tách vật liệu) và độ bền của dụng cụ. Khi phay rãnh sâu, cần giảm bước tiến và tăng cường tưới nguội để tránh kẹt phôi.
5. Tiêu chuẩn độ nhám bề mặt và dung sai trong gia công phay
Độ bóng bề mặt (hay độ nhám) là chỉ số quan trọng đánh giá chất lượng gia công. Tiêu chuẩn độ nhám bề mặt khi phay CNC thường được ký hiệu bằng Ra (trung bình số học) hoặc Rz (chiều cao nhấp nhô tối đa).
- Phay thô: Ra 6.3 - 12.5 μm.
- Phay bán tinh: Ra 3.2 - 6.3 μm.
- Phay tinh: Ra 0.8 - 1.6 μm.
Dung sai cơ khí trong phay mặt phẳng và rãnh thường dao động từ ±0.01mm đến ±0.05mm tùy thuộc vào độ chính xác của máy CNC và tay nghề của kỹ thuật viên. Để đạt dung sai hẹp, cần chú ý đến độ mòn dao và giãn nở nhiệt của trục chính.
6. So sánh phay thuận và phay nghịch trong gia công
Việc so sánh phay thuận và phay nghịch trong gia công giúp lập trình viên lựa chọn phương án tối ưu cho từng loại vật liệu.
Phay thuận (Climb Milling)
Dao quay cùng chiều với hướng tiến của phôi. Chiều dày phôi giảm dần từ cực đại xuống 0. Ưu điểm là tạo ra độ bóng bề mặt cực tốt, ít sinh nhiệt và tăng tuổi thọ dao. Đây là phương pháp ưu tiên trên các dòng máy phay CNC hiện đại có bộ khử rơ vít me.
Phay nghịch (Up Milling)
Dao quay ngược chiều với hướng tiến của phôi. Chiều dày phôi tăng dần từ 0 lên cực đại. Phương pháp này thường dùng khi gia công các loại phôi có bề mặt cứng, nhám hoặc phôi đúc để tránh làm mẻ lưỡi cắt khi mới tiếp xúc.
7. Lỗi thường gặp khi phay rãnh và cách khắc phục
Trong quá trình phay rãnh CNC, không tránh khỏi các sự cố kỹ thuật. Dưới đây là danh sách lỗi thường gặp khi phay rãnh và cách khắc phục:
- Rung động (Chatter): Do dao quá dài hoặc kẹp phôi không chặt. Khắc phục: Giảm chiều dài vươn dao, tăng đường kính dao hoặc điều chỉnh lại tốc độ cắt.
- Bề mặt rãnh bị sọc: Do bước tiến (feed rate) quá cao hoặc dao bị mẻ. Khắc phục: Kiểm tra lại lưỡi cắt, giảm F.
- Rãnh bị côn hoặc sai kích thước: Do dao bị uốn cong dưới lực cắt lớn. Khắc phục: Chia làm nhiều lần cắt (multi-passes), bước xuống (Ap) nhỏ lại.
- Thoát phôi kém: Phôi bị kẹt trong rãnh gây gãy dao. Khắc phục: Sử dụng khí nén cao áp hoặc dung dịch tưới nguội xối trực tiếp vào vùng cắt.
8. Kết luận
Gia công phay mặt phẳng và phay rãnh CNC đòi hỏi sự kết hợp nhuần nhuyễn giữa kiến thức lý thuyết và kinh nghiệm thực tiễn. Việc tuân thủ quy trình phay mặt phẳng chuẩn kỹ thuật, lựa chọn đúng dao phay ngón, và tính toán chính xác thông số cắt gọt là chìa khóa để tạo ra những sản phẩm chất lượng cao, đáp ứng mọi yêu cầu khắt khe về dung sai cơ khí và độ bóng bề mặt.
