Trong kỷ nguyên công nghiệp 4.0, quy trình tiện CNC đóng vai trò huyết mạch trong ngành cơ khí chính xác. Tiện CNC không chỉ đơn thuần là việc cắt gọt kim loại, mà là một sự kết hợp hoàn hảo giữa tư duy kỹ thuật, thuật toán lập trình và sức mạnh cơ khí. Để tạo ra một chi tiết máy đạt chuẩn, người thợ không chỉ cần am hiểu về máy tiện CNC mà còn phải nắm vững từng bước chuyển đổi từ một thanh phôi tiện CNC thô sơ thành một sản phẩm hoàn thiện với độ chính xác micromet.

Tại giacongtiencnc.com, chúng tôi hiểu rằng việc tối ưu hóa gia công tiện CNC bắt đầu từ một quy trình bài bản. Bài viết này sẽ hướng dẫn chi tiết sơ đồ quy trình gia công cơ khí tiện CNC qua 6 bước tiêu chuẩn, giúp bạn có cái nhìn tổng quan và ứng dụng hiệu quả vào thực tế sản xuất.

1. Nguyên lý tiện CNC và ứng dụng trong cơ khí

Nguyên lý tiện CNC (Computer Numerical Control Turning) dựa trên chuyển động quay tròn của phôi và chuyển động tịnh tiến của dụng cụ cắt. Khác với tiện truyền thống, mọi chuyển động này được điều khiển hoàn toàn bởi hệ thống máy tính thông qua các câu lệnh số. Kỹ thuật tiện CNC cho phép gia công các biên dạng phức tạp như mặt trụ, mặt côn, ren, và các mặt tròn xoay với độ chính xác cực cao.

Các máy tiện hiện đại ngày nay có thể tích hợp nhiều trục (3 trục, 4 trục hoặc thậm chí là máy tiện-phay kết hợp), giúp giảm thiểu thời gian gá đặt và tăng cường tính đồng nhất cho sản phẩm.

2. Bước 1: Thiết kế bản vẽ CAD/CAM cho tiện CNC

Mọi quy trình tiện CNC đều bắt đầu từ một ý tưởng trên bản vẽ. Kỹ sư sẽ sử dụng các phần mềm CAD (Computer-Aided Design) như SolidWorks, AutoCAD hoặc Inventor để tạo ra mô hình 3D của chi tiết.

Trong bước thiết kế bản vẽ CAD CAM cho tiện CNC, cần đặc biệt lưu ý đến:

• Dung sai trong tiện CNC: Xác định các kích thước quan trọng cần độ chính xác cao.
• Độ bóng bề mặt: Chỉ định tiêu chuẩn đánh giá độ bóng bề mặt tiện CNC (Ra, Rz) ngay trên bản vẽ.
• Khả năng thoát phoi: Thiết kế các góc thoát dao hợp lý để tránh gãy dao trong quá trình gia công.

Sau khi hoàn thiện bản vẽ CAD, kỹ sư sẽ chuyển sang phần mềm CAM để tính toán đường chạy dao (Toolpath), xác định trình tự cắt gọt tối ưu nhất.

3. Bước 2: Cách chọn phôi và dao tiện CNC phù hợp

Lựa chọn vật liệu và công cụ cắt là yếu tố then chốt quyết định đến chi phí và chất lượng sản phẩm. Cách chọn phôi phù hợp cho quy trình tiện phụ thuộc vào yêu cầu kỹ thuật và môi trường làm việc của chi tiết.

Lựa chọn phôi tiện CNC

Phôi có thể là dạng thanh tròn, dạng đúc hoặc dạng rèn. Các loại vật liệu phổ biến bao gồm thép hợp kim, nhôm, đồng, inox và nhựa kỹ thuật. Kích thước phôi phải đảm bảo đủ lượng dư gia công nhưng không quá lớn để tránh lãng phí vật liệu và thời gian cắt.

Lựa chọn dao tiện CNC

Hệ thống dao tiện CNC rất đa dạng, từ dao tiện ngoài, dao tiện lỗ, dao cắt đứt đến dao tiện ren. Việc lựa chọn mảnh cắt (insert) phải dựa trên độ cứng của vật liệu phôi. Ví dụ, gia công inox cần các loại dao có khả năng chịu nhiệt và độ sắc bén cao để tránh hiện tượng biến cứng bề mặt.

4. Bước 3: Lập trình tiện CNC và mô phỏng

Đây là giai đoạn chuyển đổi ý tưởng thiết kế thành ngôn ngữ máy (G-code và M-code). Đối với cách lập trình tiện CNC cho người mới, việc sử dụng các phần mềm CAM hỗ trợ là phương án an toàn nhất. Tuy nhiên, một kỹ thuật viên giỏi vẫn cần hiểu rõ các mã lệnh cơ bản để điều chỉnh chương trình trực tiếp trên máy.

Quá trình lập trình tiện CNC cần xác định rõ các thông số cắt như tốc độ trục chính (V), tốc độ tiến dao (F) và chiều sâu cắt (t) dựa trên khuyến cáo của nhà sản xuất dao cụ.

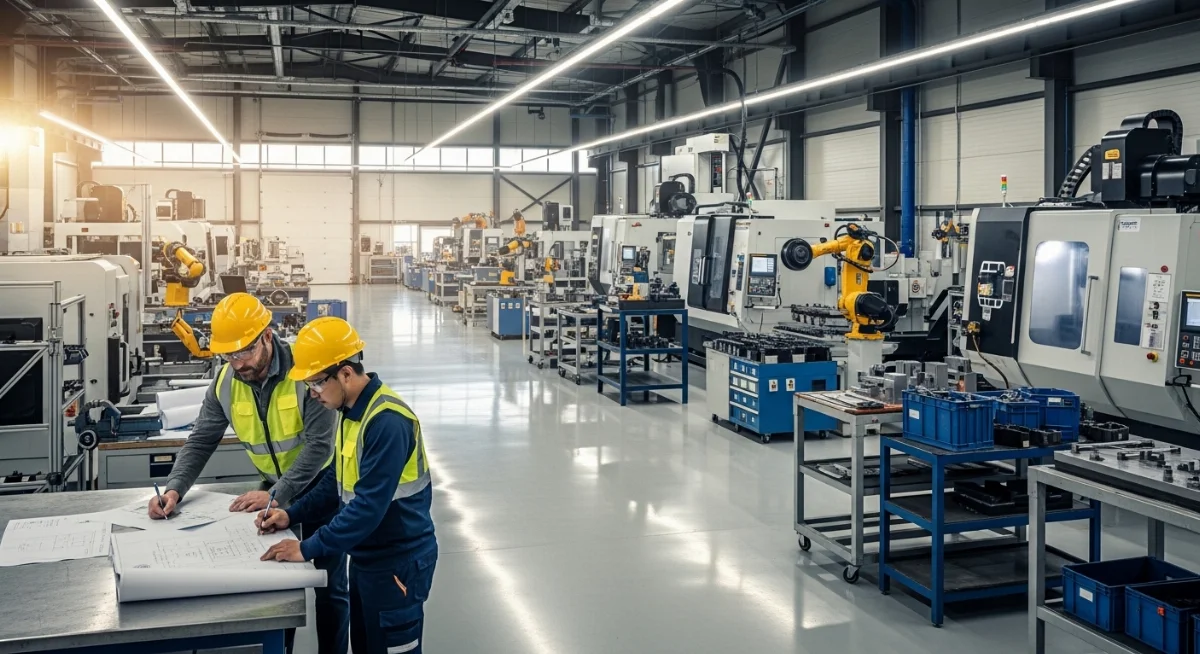

5. Bước 4: Thiết lập và vận hành máy tiện CNC

Sau khi đã có chương trình, bước tiếp theo trong hướng dẫn quy trình tiện CNC chi tiết là thiết lập máy. Đây là công việc đòi hỏi sự tỉ mỉ và kinh nghiệm của người thợ vận hành máy tiện CNC.

• Gá đặt phôi: Sử dụng mâm cặp (chuck) hoặc collet để cố định phôi chắc chắn. Đảm bảo độ đồng tâm của phôi để tránh rung động khi quay ở tốc độ cao.
• Thiết lập dao: Lắp các loại dao cần thiết vào đài dao (turret) và thực hiện lấy offset dao (xác định tọa độ mũi dao so với gốc máy).
• Thiết lập gốc tọa độ phôi (Work Offset): Xác định điểm 0 của chi tiết (thường là mặt đầu của phôi).

6. Bước 5: Gia công thực tế và kiểm soát dung sai

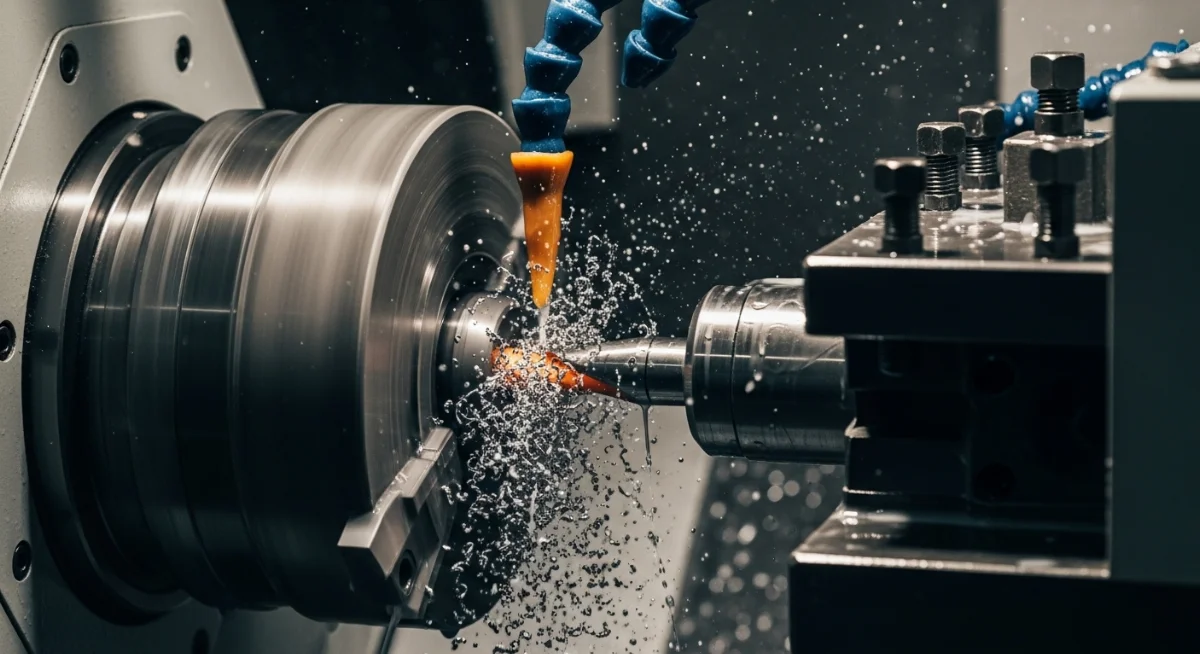

Khi mọi thứ đã sẵn sàng, máy bắt đầu thực hiện các bước gia công trên máy tiện CNC theo chương trình đã lập. Quá trình gia công thường chia làm hai giai đoạn chính:

Tiện thô (Roughing)

Mục đích là loại bỏ lượng lớn vật liệu trong thời gian ngắn nhất. Ở giai đoạn này, tốc độ tiến dao và chiều sâu cắt thường lớn, ưu tiên hiệu suất thay vì độ bóng.

Tiện tinh (Finishing)

Đây là bước quyết định đến bề mặt chi tiết tiện và độ chính xác kích thước. Lượng dư gia công còn lại rất ít, dao sẽ di chuyển chậm hơn với tốc độ quay cao để đạt được độ bóng bề mặt tiêu chuẩn.

Trong suốt quá trình, người vận hành cần giám sát âm thanh cắt, dòng chảy dung dịch làm mát và sự hình thành phoi để có những điều chỉnh kịp thời.

7. Bước 6: Kiểm tra chất lượng thành phẩm sau khi tiện CNC

Kiểm tra chất lượng thành phẩm sau khi tiện CNC là bước cuối cùng nhưng vô cùng quan trọng trong quy trình từ phôi đến thành phẩm tiện CNC. Một sản phẩm được coi là đạt yêu cầu khi đáp ứng đầy đủ các tiêu chuẩn kỹ thuật trên bản vẽ.

8. Bí quyết tối ưu hóa quy trình tiện CNC để tăng năng suất

Để tăng tính cạnh tranh, các xưởng gia công cần liên tục tối ưu hóa quy trình tiện CNC để tăng năng suất. Dưới đây là một số gợi ý từ các chuyên gia tại giacongtiencnc.com:

• Sử dụng dao cụ hiện đại: Các loại dao phủ lớp hợp kim tiên tiến giúp tăng tốc độ cắt và tuổi thọ dao, giảm thời gian dừng máy thay dao.
• Ứng dụng công nghệ thay phôi tự động: Sử dụng bộ cấp phôi thanh (Bar Feeder) giúp máy hoạt động liên tục 24/7 mà không cần sự can thiệp quá nhiều của con người.
• Quản lý chương trình thông minh: Lưu trữ và chuẩn hóa thư viện chương trình G-code cho các loại sản phẩm tương tự để rút ngắn thời gian chuẩn bị.
• Bảo trì định kỳ: Một chiếc máy tiện CNC được bảo trì tốt sẽ duy trì được độ chính xác ổn định và hạn chế các lỗi vặt trong quá trình vận hành.

9. Kết luận

Quy trình tiện CNC là một chuỗi các hoạt động logic và chặt chẽ, đòi hỏi sự am hiểu sâu sắc về kỹ thuật từ khâu thiết kế đến khâu hoàn thiện. Việc tuân thủ 6 bước nêu trên không chỉ giúp đảm bảo chất lượng bề mặt chi tiết tiện mà còn tối ưu hóa chi phí sản xuất, mang lại giá trị cao nhất cho khách hàng.
