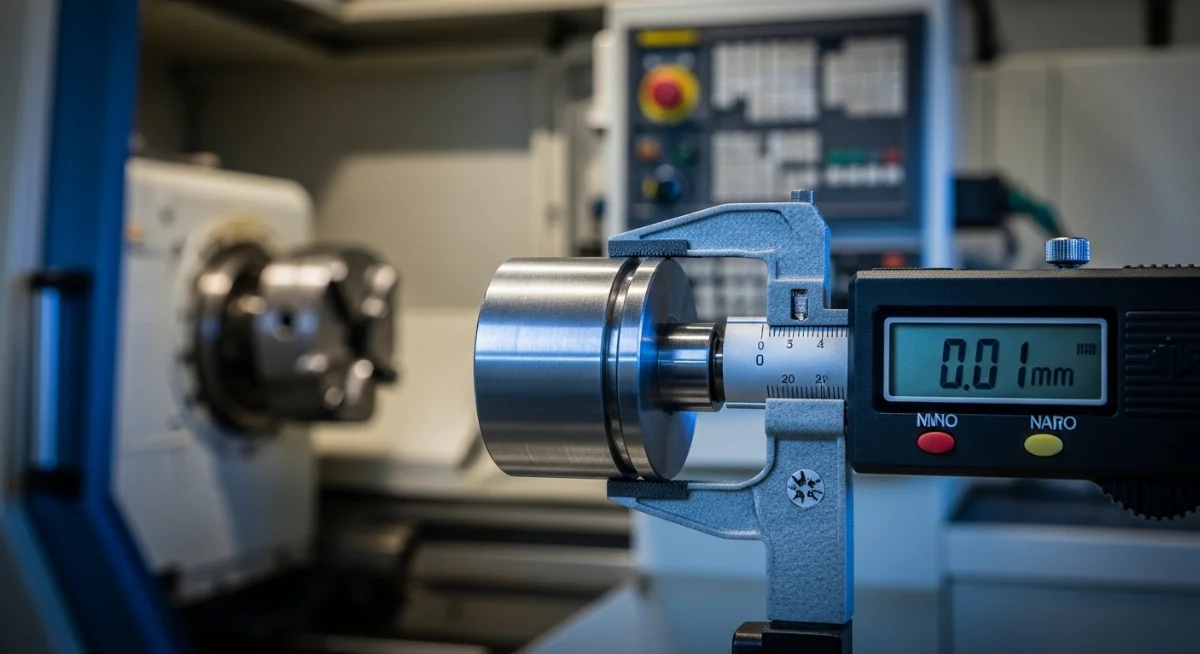

Trong ngành cơ khí chính xác, con số 0.01mm thường được coi là ranh giới giữa gia công thông thường và gia công cao cấp. Nhiều khách hàng và kỹ thuật viên mới vào nghề thường thắc mắc: dung sai CNC 0.01 có thực sự khó đạt được không? Tại sao yêu cầu này lại đẩy giá thành sản phẩm lên cao? Thực tế, 0.01mm chỉ bằng 1/7 - 1/10 sợi tóc người, và để kiểm soát nó trong suốt quá trình gia công là một nghệ thuật đòi hỏi sự kết hợp giữa máy móc hiện đại, kỹ thuật vận hành điêu luyện và kiểm soát môi trường khắt khe.
1. Hiểu đúng về dung sai CNC 0.01 và tiêu chuẩn IT
Dung sai cơ khí là sự cho phép sai lệch về kích thước của một chi tiết so với kích thước thiết kế ban đầu. Trong hệ thống tiêu chuẩn quốc tế ISO, độ chính xác được phân loại qua các cấp trị số IT (International Tolerance). Thông thường, gia công chính xác CNC với dung sai ±0.01mm tương đương với cấp chính xác IT6 đến IT7 – mức độ yêu cầu rất cao đối với các chi tiết lắp ghép quan trọng như trục động cơ, vòng bi, hoặc chi tiết khuôn mẫu cao cấp.
Dung sai lắp ghép 0.01mm đảm bảo các chi tiết có thể hoạt động trơn tru, không có độ rơ lỏng nhưng cũng không quá bó chặt, giúp tăng tuổi thọ và hiệu suất của máy móc thiết bị.
2. So sánh dung sai 0.1mm và dung sai 0.01mm
Để hình dung độ khó, chúng ta hãy thực hiện một so sánh dung sai 0.1mm và dung sai 0.01mm. Một sai số 0.1mm có thể dễ dàng đạt được trên hầu hết các máy CNC cũ hoặc máy cơ bằng mắt thường và thước cặp. Tuy nhiên, 0.01mm là một câu chuyện hoàn toàn khác:
| Đặc điểm | Dung sai 0.1mm | Dung sai 0.01mm |
|---|---|---|
| Thiết bị đo | Thước cặp (Calipers) | Thước đo panme 0.01 hoặc CMM |
| Yêu cầu máy | Máy cũ, độ rơ lớn vẫn làm được | Máy CNC đời mới, độ cứng vững cao |
| Ảnh hưởng nhiệt | Không đáng kể | Rất lớn (giãn nở nhiệt làm hỏng hàng) |
| Chi phí | Thấp | Cao (gấp 2-5 lần) |
3. Các yếu tố ảnh hưởng đến độ chính xác 0.01mm
Để biết cách đạt được dung sai 0.01mm trong gia công cơ khí, trước hết bạn cần hiểu các nguồn gây ra lỗi. Sai số trong gia công thường được chia làm hai loại: sai số hệ thống và sai số ngẫu nhiên trong gia công.
A. Ảnh hưởng của nhiệt độ
Đây là kẻ thù số 1. Ảnh hưởng của nhiệt độ đến dung sai 0.01mm là cực kỳ nhạy bén. Một thanh thép dài 100mm nếu tăng thêm 1°C sẽ giãn nở khoảng 0.011mm. Do đó, nếu môi trường nhà xưởng thay đổi nhiệt độ đột ngột, việc duy trì kích thước ổn định là bất khả thi.
B. Độ cứng vững của hệ thống (Máy - Dao - Đồ gá)
Nếu máy không đủ cứng, lực cắt sẽ làm biến dạng đàn hồi hệ thống, dẫn đến kích thước chi tiết không đồng nhất giữa các lần cắt. Gia công tiện CNC đòi hỏi mâm cặp và đài dao phải cực kỳ chắc chắn để tránh rung động.
C. Chất lượng dao cụ
Độ mòn của lưỡi cắt chỉ cần vài micromet cũng sẽ làm thay đổi kích thước sản phẩm. Việc lựa chọn dao Carbide chất lượng cao và kiểm soát số lần cắt trên mỗi lưỡi dao là điều bắt buộc.
4. Kỹ thuật set dao và bù trừ nhiệt CNC để đạt độ chính xác cao
Kỹ thuật viên lành nghề luôn có những bí quyết riêng. Một trong số đó là kỹ thuật set dao để đạt độ chính xác 0.01mm. Thay vì set dao một lần và chạy hàng loạt, họ thường thực hiện "cắt nháp", đo lường, sau đó bù trừ offset trên bảng điều khiển máy CNC.
Bù trừ nhiệt CNC cũng là một tính năng cao cấp trên các dòng máy mới. Máy sẽ tự động tính toán sự giãn nở của trục chính và vít me bi dựa trên cảm biến nhiệt độ để điều chỉnh tọa độ cắt theo thời gian thực. Đối với các dòng máy cũ, người thợ phải tự tay điều chỉnh giá trị bù trừ sau mỗi 1-2 tiếng làm việc.

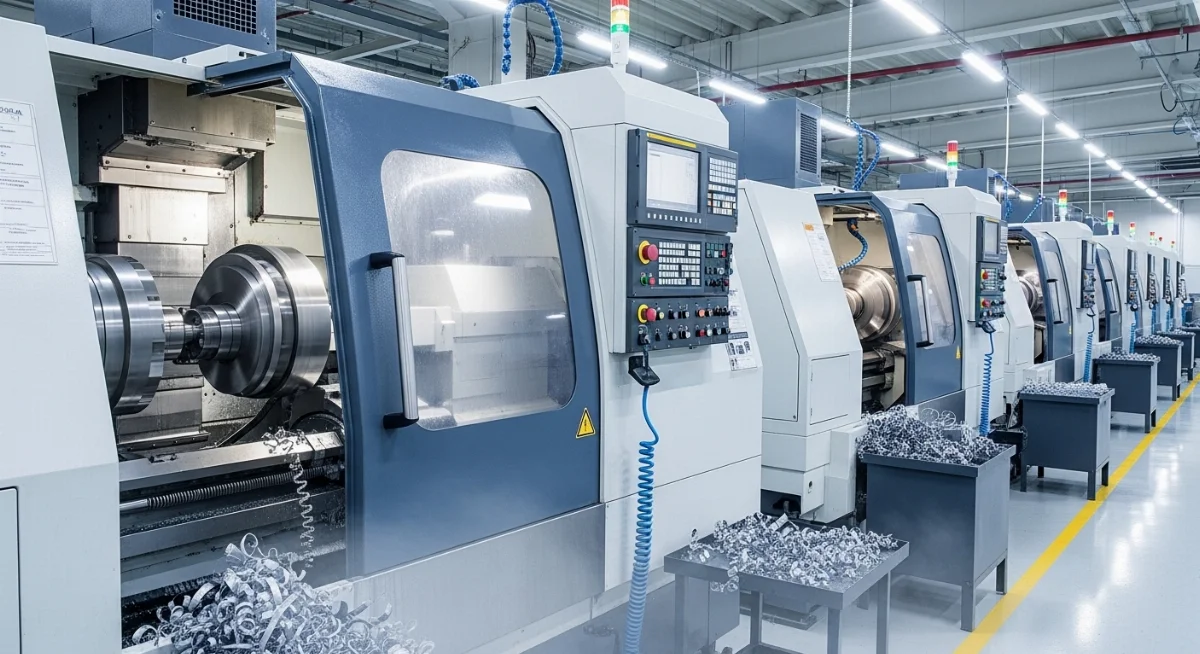

5. Loại máy CNC nào có thể gia công chính xác 0.01mm?
Nhiều người hỏi máy CNC nào có thể gia công chính xác 0.01mm? Câu trả lời không chỉ nằm ở thương hiệu (như Mazak, Okuma, Mori Seiki hay Makino) mà còn ở tình trạng bảo trì của máy. Một chiếc máy Nhật bãi đã dùng 20 năm thường có độ rơ vít me (backlash) lớn hơn 0.01mm, do đó rất khó để đảm bảo dung sai này một cách ổn định.
Các máy gia công phay CNC hoặc tiện CNC đời mới sử dụng thước đo tuyến tính (Linear Scale) thay vì chỉ dựa vào Encoder motor sẽ mang lại độ chính xác tin cậy hơn, giúp đạt được độ chính xác 0.01mm một cách dễ dàng hơn.
6. Quy trình kiểm tra dung sai 0.01mm chuẩn ISO
Nếu bạn gia công ra kích thước chuẩn nhưng thiết bị đo không chuẩn, mọi công sức sẽ đổ sông đổ biển. Đo lường chính xác yêu cầu thiết bị phải có độ phân giải nhỏ hơn ít nhất 10 lần dung sai cần đo. Để kiểm tra 0.01mm, bạn cần thước đo panme 0.01 hoặc tốt hơn là các loại đồng hồ so điện tử có vạch chia 0.001mm.
Quy trình kiểm tra dung sai 0.01mm chuẩn ISO bao gồm:
- Để chi tiết và thiết bị đo trong cùng một môi trường nhiệt độ (phòng máy lạnh 20-25°C) ít nhất 2 giờ trước khi đo.
- Vệ sinh sạch bề mặt đo, tránh bụi bẩn hoặc dầu mỡ.
- Thực hiện đo ít nhất 3 vị trí khác nhau để kiểm tra độ ô-van hoặc độ côn.
- Sử dụng máy đo tọa độ CMM cho các hình dáng hình học phức tạp.
7. Tại sao gia công dung sai ±0.01mm lại đắt?
Câu hỏi tại sao gia công dung sai ±0.01mm lại đắt luôn được khách hàng quan tâm. Câu trả lời nằm ở "tỷ lệ rủi ro" và "thời gian chu kỳ":
- Thời gian gia công kéo dài: Để đạt độ chính xác cao, người thợ phải chạy tốc độ chậm hơn, chia làm nhiều bước gia công thô, bán tinh và tinh.
- Chi phí dụng cụ: Dao cụ phải được thay mới thường xuyên để đảm bảo lưỡi cắt luôn sắc bén, không gây lẹm kích thước.
- Môi trường: Chi phí vận hành phòng máy lạnh và bảo dưỡng máy móc định kỳ rất tốn kém.
- Tỷ lệ phế phẩm: Chỉ một sơ suất nhỏ về nhiệt độ hoặc set dao cũng có thể làm chi tiết bị hỏng (NG), và chi phí này phải được tính vào giá thành sản phẩm.
8. Kinh nghiệm gia công chi tiết siêu chính xác
Với nhiều năm trong nghề, chúng tôi đúc rút được một số kinh nghiệm gia công chi tiết siêu chính xác như sau:
- Luôn làm nóng máy (Warm-up) ít nhất 15-30 phút trước khi gia công chính thức để các bộ phận cơ khí đạt đến trạng thái cân bằng nhiệt.
- Sử dụng dung dịch làm nguội (Coolant) tưới nguội dồi dào và ổn định nhiệt độ dung dịch này.
- Trong gia công tiện CNC, nên ưu tiên dùng mảnh chip cắt có bán kính mũi dao (Nose Radius) nhỏ để giảm lực cắt ngang.
- Đối với các vật liệu dễ biến dạng nhiệt như nhôm, cần phải có bước nghỉ để thoát nhiệt trước khi cắt tinh công đoạn cuối.
9. Kết luận: Có nên yêu cầu dung sai 0.01mm?
Gia công dung sai CNC 0.01 là hoàn toàn khả thi nhưng đòi hỏi sự đầu tư nghiêm túc về công nghệ và trình độ con người. Trước khi đặt hàng, hãy cân nhắc xem chi tiết của bạn có thực sự cần độ chính xác này không. Nếu là các bộ phận quan trọng, đừng ngần ngại lựa chọn các đơn vị có uy tín và trang thiết bị hiện đại.
