Trong ngành cơ khí chính xác, câu hỏi "dung sai ±0.01mm trong khuôn có đạt không?" luôn là tâm điểm của những cuộc thảo luận giữa khách hàng và các đơn vị sản xuất. Một sai số chỉ bằng 1/10 sợi tóc con người có vẻ là một thử thách bất khả thi với các phương pháp gia công truyền thống. Tuy nhiên, với sự phát triển của công nghệ gia công CNC chính xác, mức độ này không chỉ có thể đạt được mà còn trở thành tiêu chuẩn bắt buộc trong các lĩnh vực như sản xuất linh kiện điện tử, thiết bị y tế hay khuôn mẫu ô tô. Bài viết này sẽ đi sâu vào phân tích khả năng thực thi, các yếu tố kỹ thuật và quy trình để kiểm soát dung sai khuôn 0.01 một cách tối ưu nhất.
1. Hiểu về dung sai khuôn 0.01mm và tầm quan trọng
Dung sai trong chế tạo khuôn mẫu là khoảng biến thiên cho phép của kích thước thực tế so với kích thước thiết kế. Khi nhắc đến dung sai khuôn 0.01 (±0.01mm), chúng ta đang nói về một mức độ chính xác cực cao, thường chỉ áp dụng cho các vị trí trọng yếu như lòng khuôn (cavity), lõi khuôn (core), hoặc các vị trí lắp ghép linh kiện trượt.
Tại sao dung sai 0.01mm quan trọng trong khuôn mẫu?
- Ngăn ngừa ba-via (Flash): Trong khuôn ép nhựa, nếu độ kín khít giữa các mặt phân khuôn không đạt dưới 0.01mm-0.02mm, nhựa lỏng dưới áp suất cao sẽ tràn ra tạo thành ba-via, làm hỏng sản phẩm.
- Tính lắp dẫn: Đối với các bộ khuôn có nhiều linh kiện lắp ghép, sai số tích lũy vượt quá 0.01mm có thể khiến khuôn bị kẹt hoặc mòn nhanh do ma sát không đều.
- Chất lượng sản phẩm đầu ra: Các sản phẩm như ống dẫn sáng, ống kính camera hay đầu nối điện tử siêu nhỏ đòi hỏi khuôn phải đạt độ chính xác tuyệt đối để đảm bảo chức năng kỹ thuật.
2. Dung sai ±0.01mm trong khuôn có đạt không?
Câu trả lời ngắn gọn là: CÓ, nhưng không hề dễ dàng. Để trả lời cho câu hỏi dung sai ±0.01mm trong khuôn có đạt không, chúng ta cần xem xét dựa trên hai khía cạnh: khả năng của máy móc và kỹ năng của con người.
Thực tế tại các xưởng gia công lớn như Gia Công Tiện CNC, việc đạt được độ chính xác này là điều hoàn toàn nằm trong tầm tay nếu quy trình được tuân thủ nghiêm ngặt. Tuy nhiên, dung sai này thường không áp dụng cho toàn bộ khối khuôn (vì sẽ gây lãng phí chi phí cực lớn) mà chỉ tập trung vào các bề mặt làm việc. Tiêu chuẩn dung sai cơ khí quốc tế (ISO 2768) cũng phân loại mức này vào nhóm "Fine" (Cấp chính xác cao).
3. Các yếu tố ảnh hưởng đến dung sai khuôn mẫu
Việc kiểm soát sai số trong chế tạo khuôn là một bài toán tổng hợp của nhiều biến số. Chỉ cần một sai sót nhỏ ở bất kỳ giai đoạn nào, con số 0.01mm sẽ ngay lập tức biến thành 0.05mm hoặc hơn.
Biến dạng nhiệt
Nhiệt độ là kẻ thù số một của dung sai khuôn mẫu. Một thanh thép dài 100mm có thể giãn nở thêm khoảng 0.01mm chỉ với sự thay đổi nhiệt độ 10°C. Do đó, môi trường gia công phải luôn được duy trì ổn định ở 20-22°C.
Độ cứng vững của hệ thống gia công
Bao gồm độ cứng của thân máy CNC, trục chính và hệ thống gá kẹp. Nếu máy không đủ độ ổn định, lực cắt sẽ gây ra các rung động nhỏ (chatter), trực tiếp phá hỏng bề mặt và làm sai lệch kích thước.
Chất lượng dao cụ
Để đạt được độ chính xác gia công khuôn ở mức 0.01mm, không thể sử dụng các loại dao phay thông thường. Các loại dao phủ kim cương hoặc carbide chất lượng cao với độ đảo (run-out) cực thấp mới đảm bảo được yêu cầu này.
4. Cách đạt được độ chính xác 0.01mm khi gia công khuôn
Để biết cách đạt được độ chính xác 0.01mm khi gia công khuôn, các kỹ sư phải áp dụng một chuỗi quy trình khép kín:
- Phay tinh bước cuối: Lượng dư cho bước phay tinh thường chỉ để lại từ 0.02 - 0.05mm. Tốc độ cắt và bước tiến được tính toán để giảm thiểu áp lực lên dao.

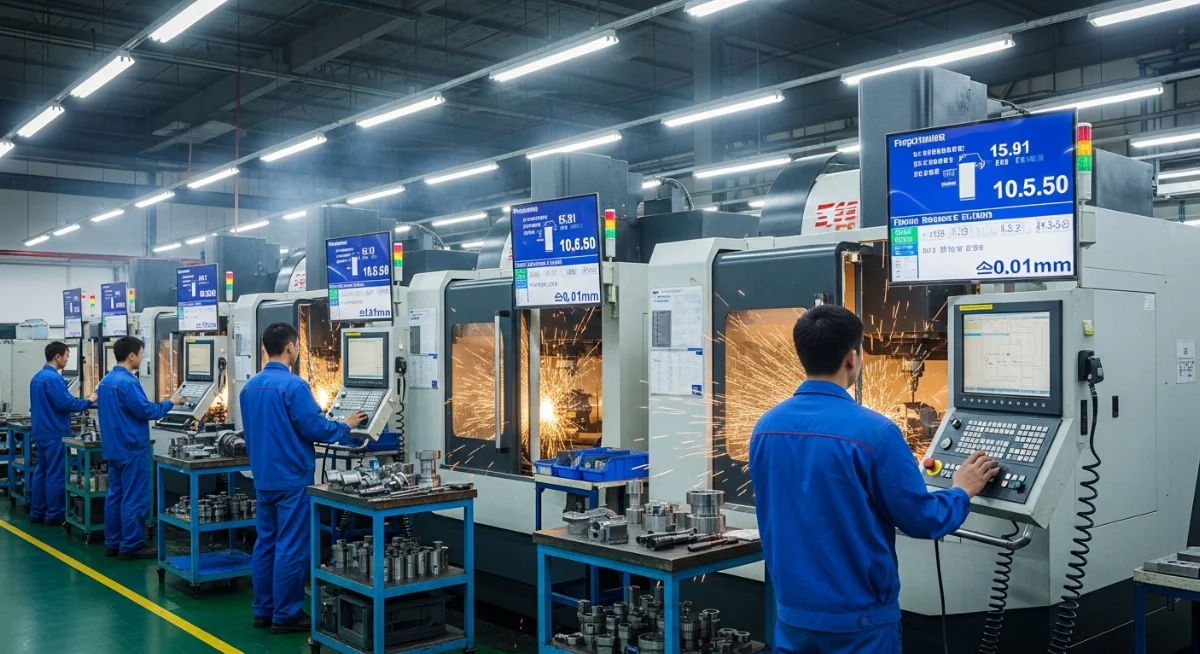

- Gia công xung điện (EDM): Đối với các rãnh sâu hoặc góc nhọn mà dao không thể chạm tới, EDM là phương pháp duy nhất để đạt dung sai khuôn 0.01. Điện cực đồng hoặc graphite phải được gia công CNC chính xác trước khi xung.
- Mài chính xác: Các mặt phẳng phân khuôn thường được xử lý trên máy mài phẳng với độ nhám bề mặt đạt mức gương, đảm bảo độ kín khít tuyệt đối.
Kỹ thuật gia công khuôn hiện đại còn áp dụng công nghệ "High-Speed Machining" (HSM) để tạo ra các bề mặt mịn mà không cần qua bước đánh bóng tay quá nhiều, vốn là tác nhân gây ra sai số hình học.
5. Máy CNC nào đạt được độ chính xác 0.01mm?
Không phải tất cả các máy CNC đều có khả năng duy trì độ chính xác lâu dài. Khi tìm kiếm máy CNC nào đạt được độ chính xác 0.01mm, người ta thường nhắc đến các thương hiệu danh tiếng từ Nhật Bản hoặc Thụy Sĩ như:
| Dòng máy | Đặc điểm nổi bật | Khả năng đạt dung sai |
|---|---|---|
| Yasda / Makino | Độ cứng vững cực cao, kiểm soát nhiệt tốt | ±0.002mm - ±0.005mm |
| Mori Seiki / Mazak | Đa năng, tốc độ cao, ổn định | ±0.005mm - ±0.01mm |
| Máy tiện CNC Citizen | Chuyên cho chi tiết nhỏ, độ chính xác cao | ±0.003mm - ±0.01mm |
Tại Việt Nam, các xưởng gia công CNC chính xác uy tín thường trang bị các dòng máy đời mới có tích hợp hệ thống bù trừ nhiệt tự động để duy trì dung sai khuôn mẫu ổn định trong suốt quá trình chạy máy liên tục 24/7.
6. Kiểm tra dung sai khuôn bằng máy CMM và thiết bị đo

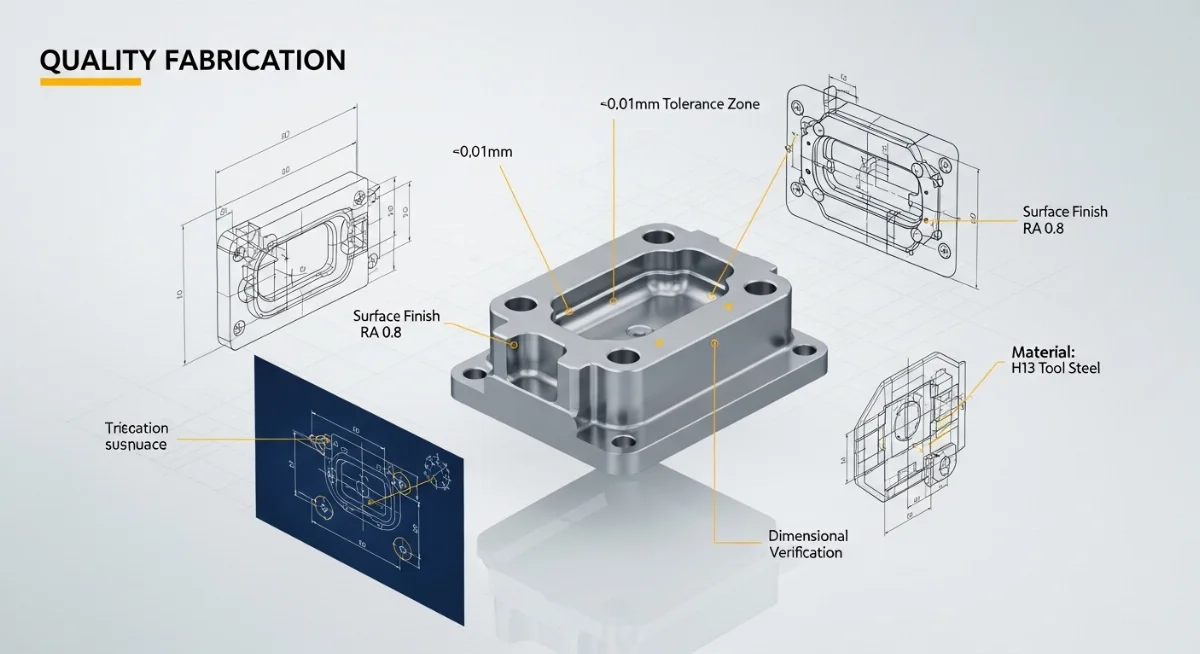

Gia công được là một chuyện, nhưng chứng minh được kích thước đó đạt chuẩn lại là chuyện khác. Kiểm tra dung sai khuôn bằng máy CMM (Coordinate Measuring Machine) là tiêu chuẩn vàng trong lĩnh vực này.
Máy đo tọa độ 3 chiều CMM có đầu dò siêu nhạy, có khả năng đo đạc với độ phân giải lên tới 0.0001mm. Kết quả đo sẽ được so sánh trực tiếp với mô hình 3D CAD để phát hiện các sai lệch dù là nhỏ nhất. Ngoài CMM, các thiết bị bổ trợ bao gồm:
- Máy đo quang học (VMM) cho các chi tiết nhỏ, mỏng.

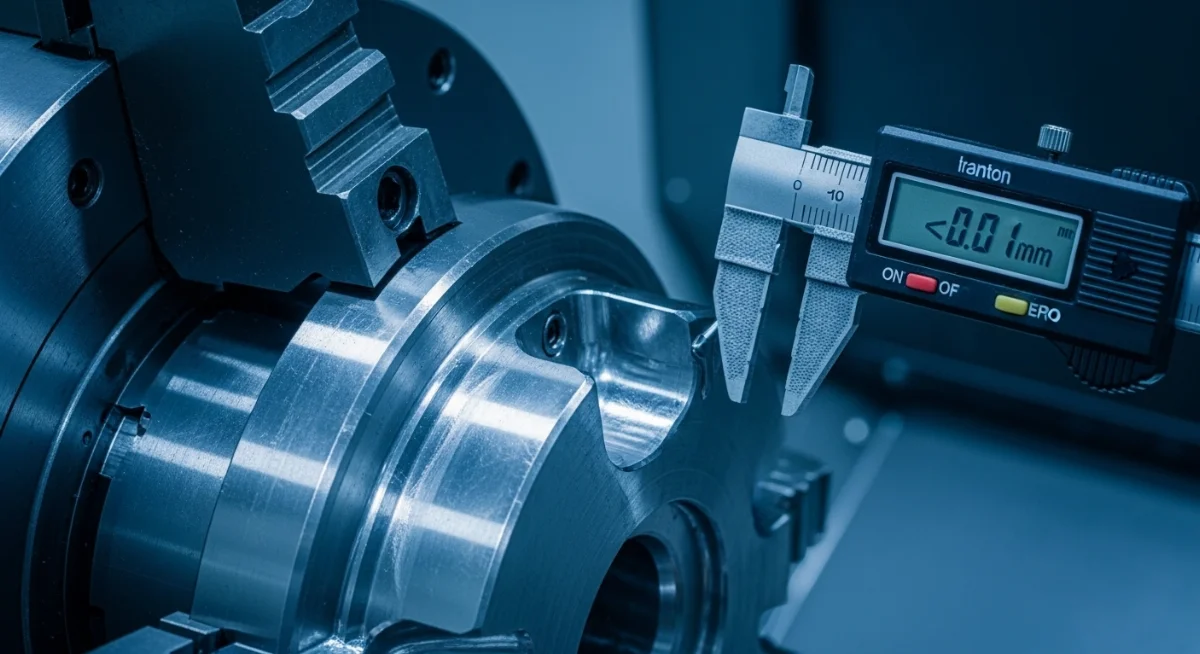

- Thước đo panme điện tử có độ chia 0.001mm.
- Dụng cụ đo độ nhám bề mặt để kiểm soát chất lượng hoàn thiện.
7. So sánh dung sai khuôn mẫu và dung sai chi tiết máy
Có một sự nhầm lẫn phổ biến khi so sánh dung sai khuôn mẫu và dung sai chi tiết máy. Đối với chi tiết máy thông thường, dung sai 0.01mm là khá khắt khe. Tuy nhiên, đối với khuôn ép nhựa chính xác cao, dung sai 0.01mm đôi khi vẫn chưa đủ.
Khuôn mẫu là thiết bị tạo ra hàng triệu sản phẩm. Nếu khuôn sai 0.01mm, sản phẩm tạo ra có thể sai lệch lớn hơn do hiện tượng co ngót của nhựa hoặc biến dạng vật liệu khi làm nguội. Vì vậy, dung sai lắp ghép khuôn thường phải được tính toán bù trừ cực kỳ kỹ lưỡng so với bản vẽ sản phẩm cuối cùng.
8. Quy trình kiểm soát chất lượng khuôn mẫu chính xác cao
Để đảm bảo dung sai khuôn 0.01 được duy trì xuyên suốt, một quy trình kiểm soát chất lượng khuôn mẫu chính xác cao cần bao gồm các bước:
- Kiểm soát vật liệu đầu vào: Thép khuôn (như S50C, P20, NAK80, H13) phải được kiểm tra độ cứng và ứng suất dư trước khi gia công.
- Quy trình xử lý nhiệt: Nhiệt luyện chân không để đảm bảo thép đạt độ cứng cần thiết mà không bị biến dạng hoặc nứt ngầm.
- Gia công thô và ổn định kích thước: Sau khi phay thô, khuôn cần được để "nghỉ" hoặc xử lý rung để giải tỏa ứng suất dư trước khi bước vào phay tinh.
- Kiểm tra từng công đoạn (In-process Inspection): Người thợ vận hành máy CNC tự kiểm tra kích thước sau mỗi nguyên công phay, tiện.
- Lắp ráp thử và thử khuôn (Mold Trial): Đây là bước quan trọng nhất để đánh giá xem dung sai thực tế có tạo ra sản phẩm đạt yêu cầu hay không.
BẠN ĐANG CẦN GIA CÔNG KHUÔN MẪU CHÍNH XÁC CAO?
Với hệ thống máy CNC hiện đại và đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết đáp ứng mọi yêu cầu về dung sai khuôn 0.01mm cho khách hàng.
Hotline: 09xx.xxx.xxx | Website: giacongtiencnc.com
9. Kết luận: Có nên yêu cầu dung sai 0.01mm cho mọi loại khuôn?
Tóm lại, việc đạt được dung sai khuôn 0.01 là hoàn toàn khả thi với kỹ thuật gia công CNC chính xác hiện nay. Tuy nhiên, khách hàng và doanh nghiệp cần có cái nhìn thực tế. Yêu cầu dung sai càng chặt chẽ, chi phí gia công và thời gian sản xuất sẽ tăng lên theo cấp số nhân.
Lời khuyên từ các chuyên gia tại Gia Công Tiện CNC là: Hãy xác định rõ các vị trí thực sự cần độ chính xác ±0.01mm (như các vị trí trượt, mặt phân khuôn, lỗ pin định vị) và nới lỏng dung sai ở các vị trí không quan trọng. Điều này giúp tối ưu hóa chi phí mà vẫn đảm bảo chất lượng tuyệt vời cho sản phẩm khuôn mẫu của bạn.
Hy vọng bài viết này đã giải đáp được thắc mắc "dung sai ±0.01mm trong khuôn có đạt không" và cung cấp cho bạn cái nhìn sâu sắc về kỹ thuật gia công khuôn hiện đại. Nếu bạn đang tìm kiếm một đối tác tin cậy để chế tạo các bộ khuôn phức tạp, đừng ngần ngại liên hệ với chúng tôi để được tư vấn giải pháp tối ưu nhất.
