1. Tầm quan trọng của khuôn ô tô trong sản xuất công nghiệp

Ngành công nghiệp ô tô là một trong những ngành có chuỗi cung ứng phức tạp nhất thế giới. Mỗi chiếc xe được cấu thành từ hơn 30.000 chi tiết lớn nhỏ, và phần lớn trong số đó được tạo ra từ các loại khuôn mẫu khác nhau. Khuôn ô tô không chỉ đơn thuần là một công cụ định hình sản phẩm; nó là sự kết tinh của kỹ thuật cơ khí chính xác, khoa học vật liệu và công nghệ phần mềm.

Sự thành công của một mẫu xe mới phụ thuộc rất lớn vào việc thiết kế và chế tạo khuôn mẫu. Một bộ khuôn tốt sẽ giúp giảm thiểu tỷ lệ phế phẩm, tối ưu hóa thời gian chu kỳ sản xuất (cycle time) và đảm bảo tính lắp lẫn giữa các linh kiện. Ngược lại, sai sót trong gia công khuôn có thể dẫn đến thiệt hại kinh tế khổng lồ cho các nhà sản xuất xe hơi.

2. Phân loại các loại khuôn mẫu phổ biến trong ngành ô tô

Tùy vào bộ phận và vật liệu của linh kiện, việc chế tạo khuôn mẫu ô tô được chia thành nhiều loại hình chuyên biệt:

Khuôn nhựa ô tô (Plastic Injection Mold)

Đây là loại khuôn chiếm số lượng lớn nhất, dùng để sản xuất linh kiện nhựa ô tô như: taplo, bảng điều khiển, cản trước/sau, ốp cửa và các chi tiết trang trí nội thất. Khuôn nhựa ô tô thường có kích thước lớn và cấu tạo phức tạp để tạo ra các bề mặt cong mềm mại.

Khuôn dập linh kiện ô tô (Stamping Die)

Được sử dụng cho các chi tiết kim loại như thân vỏ xe, khung gầm, cửa xe và nắp capo. Khuôn dập linh kiện ô tô đòi hỏi độ cứng cực cao và khả năng chịu lực nén hàng nghìn tấn từ các máy dập công nghiệp.

Khuôn đúc áp lực ô tô (Die Casting Mold)

Dùng để chế tạo các bộ phận động cơ, vỏ hộp số hoặc các chi tiết bằng hợp kim nhôm, magie. Khuôn đúc áp lực ô tô phải chịu được nhiệt độ nóng chảy của kim loại và áp suất cao liên tục.

3. Yêu cầu kỹ thuật trong chế tạo khuôn mẫu ô tô

Sản xuất linh kiện cho xe hơi đòi hỏi sự an toàn tuyệt đối, do đó yêu cầu kỹ thuật trong chế tạo khuôn mẫu ô tô luôn ở mức cao nhất:

• Độ chính xác kích thước: Dung sai thường dao động trong khoảng micro mét (µm). Chỉ một sai lệch nhỏ cũng có thể khiến các chi tiết không khớp nhau khi lắp ráp trên dây chuyền tự động.
• Độ bóng bề mặt: Đối với các chi tiết nội thất hoặc vỏ xe, bề mặt khuôn phải đạt độ bóng gương (mirror polish) hoặc được khắc nhám tinh xảo theo tiêu chuẩn thẩm mỹ của hãng xe.
• Tuổi thọ khuôn (Mold Life): Một bộ khuôn ô tô phải có khả năng sản xuất từ 500.000 đến hơn 1.000.000 sản phẩm mà không bị biến dạng hay hư hỏng.
• Hệ thống làm nguội: Phải được thiết kế tối ưu để kiểm soát nhiệt độ đồng đều, tránh hiện tượng cong vênh (warpage) của chi tiết nhựa.

4. Vật liệu làm khuôn ô tô: Những tiêu chuẩn không thể bỏ qua

Việc lựa chọn vật liệu làm khuôn ô tô quyết định trực tiếp đến chất lượng sản phẩm và chi phí sản xuất. Các loại thép chuyên dụng làm khuôn mẫu ô tô thường được nhập khẩu từ các quốc gia có nền công nghiệp luyện kim phát triển như Nhật Bản, Đức, hoặc Thụy Điển.

Ngoài ra, đối với các bề mặt cần độ bóng cao, các kỹ sư thường sử dụng thép NAK80 hoặc S136 để đảm bảo tính chống gỉ và khả năng đánh bóng tuyệt vời.

5. Ứng dụng công nghệ CAD/CAM trong gia công khuôn ô tô

Trong kỷ nguyên công nghiệp 4.0, ứng dụng công nghệ CAD/CAM trong gia công khuôn ô tô là bắt buộc. Quy trình bắt đầu từ việc nhận dữ liệu 3D từ khách hàng, sau đó các kỹ sư sẽ sử dụng các phần mềm cao cấp như Unigraphics (NX), Catia hay Mastercam để:

• Thiết kế khuôn mẫu ô tô: Mô phỏng dòng chảy của nhựa (Moldflow) để dự đoán các lỗi như bọt khí, đường hàn (weld line).
• Lập trình CAM: Tạo ra các đường chạy dao tối ưu cho máy gia công CNC độ chính xác cao, giúp rút ngắn thời gian gia công và bảo vệ tuổi thọ dụng cụ cắt.
• Mô phỏng gia công: Phát hiện các va chạm tiềm ẩn giữa dao và phôi trước khi tiến hành cắt thực tế trên máy.

6. Quy trình gia công khuôn ô tô kỹ thuật cao tiêu chuẩn ISO

Một quy trình gia công khuôn ô tô kỹ thuật cao thường bao gồm các bước nghiêm ngặt sau:

1. Phân tích sản phẩm: Đánh giá tính khả thi về mặt kỹ thuật và đề xuất phương án kết cấu khuôn.
2. Thiết kế chi tiết: Bản vẽ 3D và 2D cho từng linh kiện của khuôn.
3. Gia công thô: Sử dụng máy phay CNC công suất lớn để loại bỏ phần lớn vật liệu thừa.
4. Nhiệt luyện: Tôi chân không để đạt độ cứng yêu cầu cho các tấm khuôn chính.

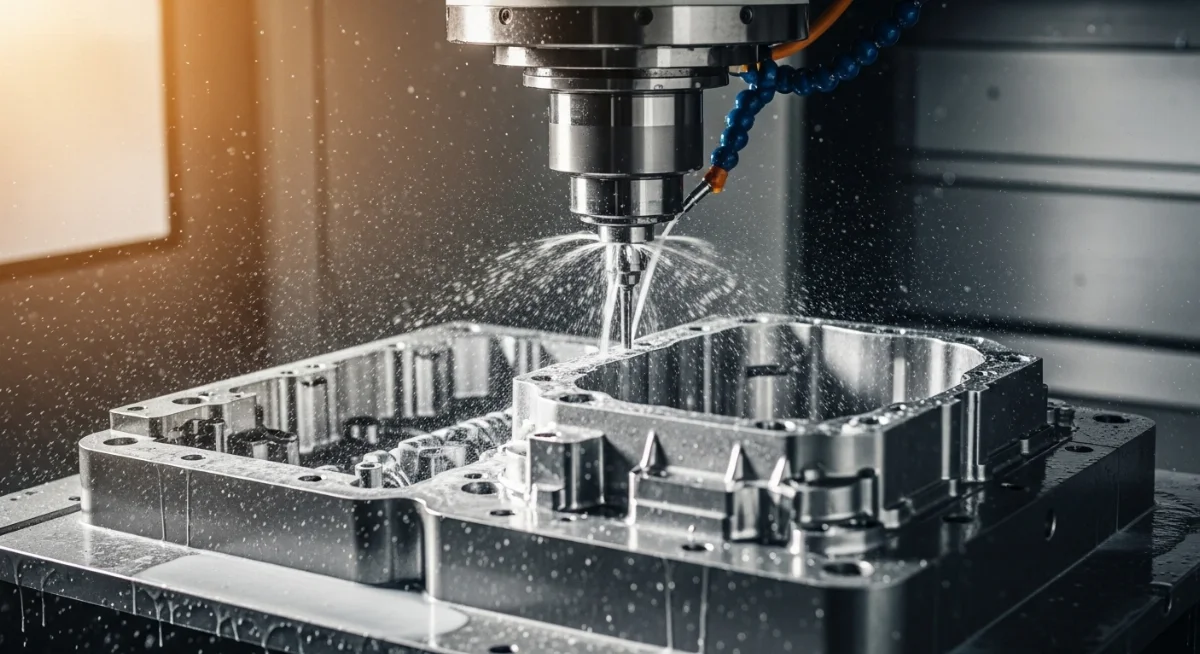

5. Gia công tinh: Sử dụng máy CNC tốc độ cao (High-speed Milling) và máy xung điện EDM để tạo ra các chi tiết tinh xảo.
6. Lắp ráp và rà khuôn: Đây là bước đòi hỏi tay nghề cao của các thợ cả để đảm bảo khuôn đóng mở êm ái, kín khít.
7. Thử khuôn (Mold Trial): Ép mẫu thực tế để kiểm tra kích thước và chất lượng bề mặt sản phẩm.

7. Kiểm soát chất lượng trong gia công khuôn mẫu ô tô

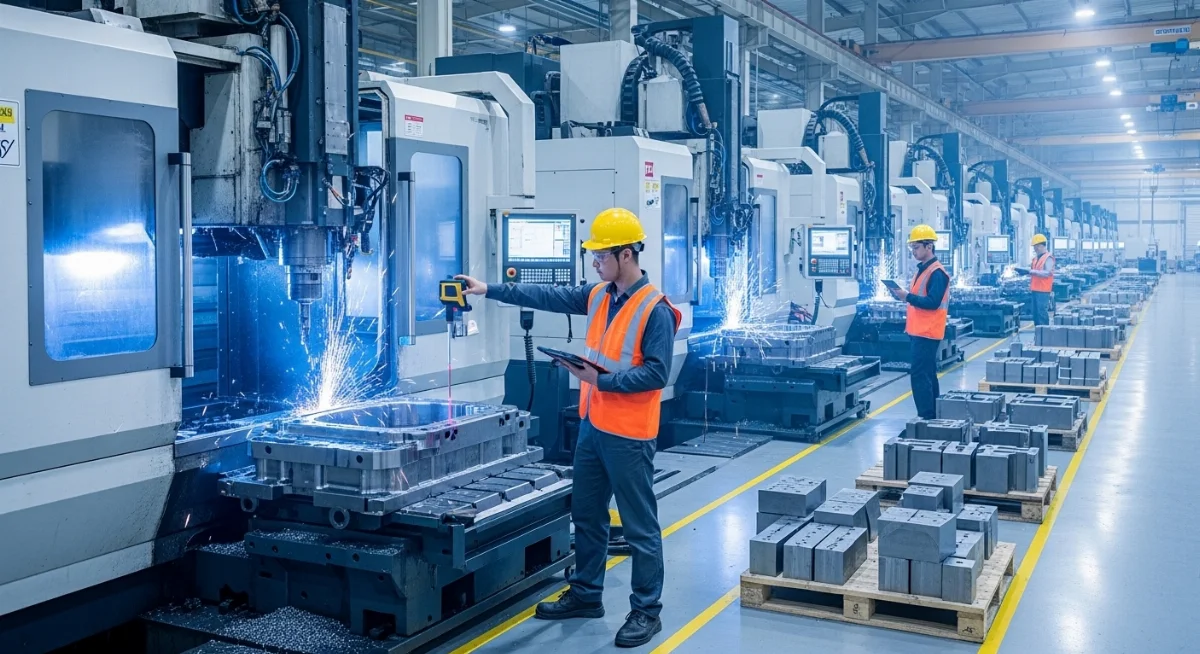

Lòng tin của các đối tác lớn như Toyota, Honda hay VinFast được xây dựng dựa trên sự nghiêm ngặt trong kiểm soát chất lượng trong gia công khuôn mẫu ô tô. Các thiết bị đo lường hiện đại như máy đo tọa độ 3D (CMM), máy quét laser, và máy đo độ bóng bề mặt được sử dụng thường xuyên.

Bên cạnh đó, việc tuân thủ tiêu chuẩn ISO trong sản xuất khuôn mẫu phụ tùng ô tô (như ISO 9001:2015 hay IATF 16949) là "giấy thông hành" để các công ty gia công Việt Nam tham gia vào chuỗi cung ứng toàn cầu. Mọi sai số vượt quá ngưỡng cho phép đều phải được khắc phục triệt để trước khi bàn giao khuôn cho khách hàng.

8. Sự khác biệt giữa khuôn ô tô và khuôn nhựa thông thường

Nhiều người thường nhầm lẫn giữa hai loại này, nhưng thực tế có sự khác biệt giữa khuôn ô tô và khuôn nhựa thông thường rất lớn:

• Kích thước: Khuôn ô tô thường cực kỳ lớn và nặng (có thể lên tới hàng chục tấn), đòi hỏi hệ thống máy CNC và cẩu trục chuyên dụng.
• Độ phức tạp: Khuôn ô tô tích hợp nhiều hệ thống thủy lực, xi lanh điện và hệ thống hot runner phức tạp hơn nhiều so với khuôn đồ gia dụng.
• Tiêu chuẩn vật liệu: Thép làm khuôn ô tô phải trải qua các bài kiểm tra siêu âm để đảm bảo không có bọt khí hay vết nứt ngầm bên trong.
• Chi phí: Do yêu cầu kỹ thuật cao, báo giá dịch vụ gia công khuôn nhựa linh kiện ô tô thường cao gấp nhiều lần so với khuôn thông thường.

9. Tầm quan trọng của bảo trì khuôn ô tô

Sau khi được đưa vào sản xuất, việc bảo trì khuôn ô tô là yếu tố sống còn để duy trì hiệu suất sản xuất. Do làm việc trong môi trường áp suất và nhiệt độ cao, các bộ phận của khuôn như hệ thống dẫn hướng, hệ thống đẩy và bề mặt lòng khuôn rất dễ bị mài mòn.

Quy trình bảo trì bao gồm việc vệ sinh định kỳ, bôi trơn các chi tiết chuyển động và kiểm tra các đường nước làm mát để tránh tắc nghẽn. Một kế hoạch bảo trì phòng ngừa tốt sẽ giúp doanh nghiệp tránh được các sự cố dừng máy đột ngột, từ đó đảm bảo tiến độ giao hàng cho các hãng xe.

10. Kết luận và đơn vị gia công uy tín

Gia công khuôn ô tô không chỉ là một công việc kỹ thuật, đó là một nghệ thuật của sự chính xác. Việc thấu hiểu các yêu cầu kỹ thuật trong chế tạo khuôn mẫu ô tô giúp các doanh nghiệp nâng cao năng lực cạnh tranh và đáp ứng được những đơn hàng khắt khe nhất từ các đối tác quốc tế.

Nếu bạn đang tìm kiếm một công ty gia công khuôn ô tô uy tín tại Việt Nam, hãy lựa chọn những đơn vị có nền tảng công nghệ CNC hiện đại, đội ngũ kỹ sư giàu kinh nghiệm và quy trình quản lý chất lượng đạt chuẩn quốc tế. Tại giacongtiencnc.com, chúng tôi tự hào cung cấp các giải pháp gia công cơ khí chính xác, hỗ trợ tối đa cho ngành công nghiệp phụ trợ ô tô tại Việt Nam.
