Trong ngành cơ khí chế tạo, bánh răng đóng vai trò là "trái tim" của hệ thống truyền động. Sự ra đời của công nghệ phay bánh răng CNC đã tạo nên một bước ngoặt lớn, thay thế dần các phương pháp phay cơ truyền thống. Với khả năng tự động hóa cao và khả năng xử lý những biên dạng phức tạp, phay bánh răng bằng máy CNC không chỉ đảm bảo năng suất mà còn đạt đến độ chính xác gần như tuyệt đối. Tuy nhiên, để tạo ra một bộ bánh răng vận hành êm ái, chịu tải tốt và không gây tiếng ồn, quy trình gia công cần tuân thủ những tiêu chuẩn kỹ thuật khắt khe. Bài viết này sẽ đi sâu vào các yếu tố ảnh hưởng đến độ chính xác và kỹ thuật gia công bánh răng hiện đại nhất hiện nay.
1. Ưu điểm của công nghệ phay bánh răng CNC so với phay cơ
Trước đây, việc phay bánh răng thường dựa vào máy phay cơ và đầu phân độ, đòi hỏi kỹ năng tay nghề của thợ cực cao và tốn rất nhiều thời gian thiết lập. Sự xuất hiện của gia công bánh răng CNC đã giải quyết triệt để những hạn chế này.
- Độ chính xác vượt trội: Máy CNC điều khiển bằng máy tính giúp giảm thiểu sai số do con người, đảm bảo dung sai bánh răng luôn nằm trong phạm vi cho phép (micro-mét).
- Khả năng gia công biên dạng phức tạp: Kỹ thuật phay bánh răng biên dạng thân khai chính xác trở nên dễ dàng hơn nhờ các phần mềm CAD/CAM hiện đại.
- Tăng năng suất: Tốc độ trục chính và tốc độ tiến dao nhanh hơn giúp rút ngắn thời gian sản xuất hàng loạt.
- Tính linh hoạt: Chỉ cần thay đổi chương trình CNC, bạn có thể chuyển từ phay bánh răng thẳng sang phay bánh răng nghiêng một cách nhanh chóng.
2. Các loại bánh răng phổ biến gia công bằng máy CNC
Hầu hết các loại bánh răng trong công nghiệp đều có thể được sản xuất thông qua phương pháp phay CNC. Tùy vào yêu cầu chuyển động mà chúng ta có các loại hình dạng khác nhau:
Phay bánh răng thẳng (Spur Gears)
Đây là loại bánh răng đơn giản nhất với các răng song song với trục quay. Phay bánh răng thẳng thường được sử dụng trong các hộp số tốc độ thấp hoặc các cơ cấu nâng hạ.
Phay bánh răng nghiêng (Helical Gears)
Răng được cắt theo một góc nghiêng so với trục quay. Điều này giúp quá trình ăn khớp diễn ra dần dần, giảm tiếng ồn và chịu được tải trọng lớn hơn so với bánh răng thẳng. Việc gia công bánh răng nghiêng đòi hỏi sự phối hợp nhịp nhàng giữa chuyển động quay của phôi và chuyển động tịnh tiến của dao.
Bánh răng côn và bánh vít
Với các máy CNC 4 trục hoặc 5 trục, việc gia công bánh răng côn (Bevel Gears) hoặc trục vít bánh vít trở nên đơn giản hơn bao giờ hết, đảm bảo độ khớp khít hoàn hảo giữa các bộ phận.
3. Phương pháp phay bánh răng bằng máy CNC 4 trục và 5 trục
Để đạt được độ chính xác gia công bánh răng tối ưu, việc lựa chọn máy công cụ là rất quan trọng. Hiện nay, hai phương pháp phổ biến nhất là:

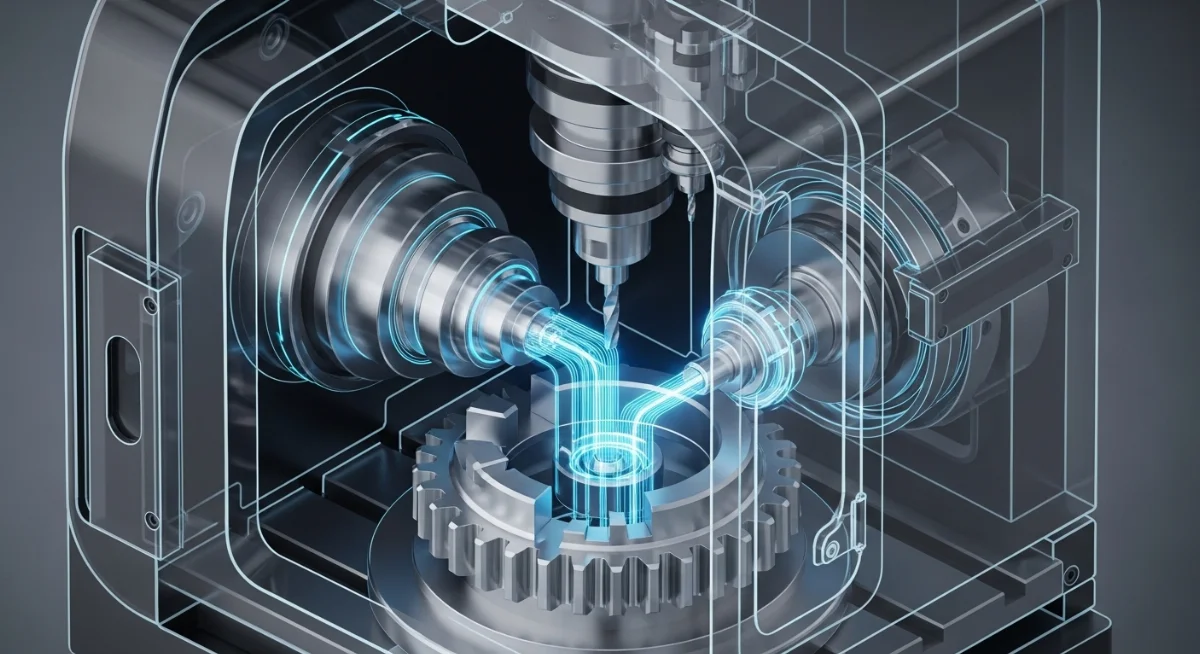

- Máy phay CNC 4 trục: Bổ sung thêm trục quay (trục A), cho phép phôi xoay liên tục. Phương pháp này rất hiệu quả cho phay bánh răng thẳng và nghiêng, nơi dao phay có thể tiếp cận mọi vị trí xung quanh phôi.

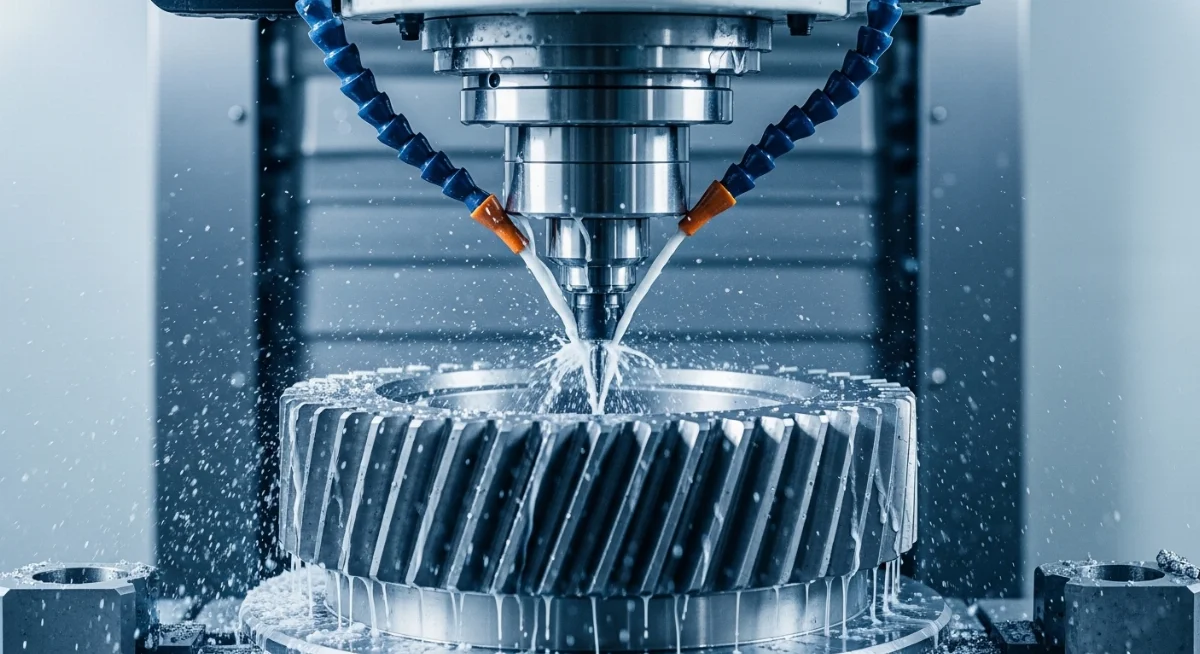

- Máy phay CNC 5 trục: Đây là đỉnh cao của công nghệ gia công. Với hai trục xoay bổ sung, máy phay CNC 5 trục có thể gia công các loại bánh răng có biên dạng cực kỳ phức tạp như bánh răng xoắn ốc (Spiral Bevel Gears) hoặc bánh răng có hình dạng khí động học đặc biệt mà máy 3 hay 4 trục không làm được.
Sử dụng máy đa trục giúp giảm số lần gá đặt, từ đó loại bỏ sai số tích lũy do việc tháo lắp phôi nhiều lần gây ra.
4. Quy trình phay bánh răng trên máy CNC chi tiết
Một quy trình phay bánh răng trên máy CNC chuẩn thường bao gồm các bước sau:
- Phân tích bản vẽ và thiết kế CAD: Tạo mô hình 3D của bánh răng với các thông số: số răng, module, góc áp lực, hệ số dịch chỉnh.
- Lập trình CAM: Sử dụng phần mềm (như Mastercam, Siemens NX) để tính toán đường chạy dao. Đây là bước quan trọng trong hướng dẫn lập trình CNC phay bánh răng chi tiết.
- Chuẩn bị phôi và dao cụ: Lựa chọn dao phay bánh răng phù hợp (dao phay ngón, dao phay đĩa hoặc dao phay lăn răng CNC).
- Thiết lập máy (Setup): Gá đặt phôi lên bàn máy hoặc đầu phân độ CNC, đảm bảo độ đồng tâm tuyệt đối.
- Gia công thô: Loại bỏ phần lớn vật liệu để tạo hình dạng cơ bản của răng.
- Gia công tinh: Chạy dao với tốc độ cao và bước tiến nhỏ để đạt được độ bóng bề mặt và kích thước chuẩn xác.
- Vát mép và làm sạch: Loại bỏ các bavia sắc nhọn sau gia công.
5. Tiêu chuẩn độ chính xác bánh răng JIS và DIN
Trong gia công cơ khí quốc tế, việc áp dụng các tiêu chuẩn giúp đồng bộ hóa chất lượng sản phẩm. Hai hệ tiêu chuẩn phổ biến nhất là:
| Tiêu chuẩn | Đặc điểm chính | Ứng dụng phổ biến |
|---|---|---|
| Tiêu chuẩn bánh răng JIS (Nhật Bản) | Phân loại theo các cấp từ 0 (cao nhất) đến 8. Tập trung vào độ sai lệch bước răng và độ đảo vòng đỉnh. | Máy móc công nghiệp, ô tô, thiết bị điện tử từ Nhật Bản. |
| Tiêu chuẩn bánh răng DIN (Đức) | Tiêu chuẩn DIN 3962 phân loại độ chính xác từ cấp 1 đến 12. Rất khắt khe về biên dạng răng. | Các hệ thống truyền động chính xác cao trong máy công cụ, hàng không. |
Việc nắm vững sai số cho phép trong gia công phay bánh răng CNC theo các tiêu chuẩn này giúp nhà sản xuất đáp ứng được các đơn hàng xuất khẩu khó tính.
6. Các yếu tố ảnh hưởng đến độ chính xác phay bánh răng
Để kiểm soát chất lượng, kỹ sư cần chú ý đến các yếu tố ảnh hưởng đến độ chính xác phay bánh răng sau:
- Độ cứng vững của máy: Máy CNC cũ hoặc bị rơ lắc sẽ gây ra rung động, làm biến dạng biên dạng răng.
- Chất lượng dao phay bánh răng: Dao bị mòn hoặc chọn sai biên dạng dao sẽ khiến răng không khớp khít.
- Biến dạng nhiệt: Trong quá trình cắt gọt, nhiệt độ tăng cao làm giãn nở kim loại. Việc sử dụng dung dịch làm mát hiệu quả là bắt buộc.
- Sai số gá đặt: Nếu phôi bị lệch tâm so với trục quay của máy, bánh răng sẽ bị hiện tượng "đảo", gây rung lắc mạnh khi vận hành.
7. Cách kiểm tra độ chính xác bánh răng sau khi phay
Sau khi hoàn tất khâu gia công, bước kiểm tra là bắt buộc. Cách kiểm tra độ chính xác bánh răng sau khi phay bao gồm:
- Đo kích thước pháp tuyến chung: Sử dụng panme đo răng để kiểm tra độ dày răng.
- Kiểm tra độ đảo vòng răng: Sử dụng đồng hồ so để đo độ đồng tâm của các răng so với trục tâm.
- Máy đo bánh răng chuyên dụng (CMM): Sử dụng máy đo tọa độ 3D để quét toàn bộ biên dạng thân khai, so sánh với mô hình thiết kế để tìm ra sai số nhỏ nhất.
- Kiểm tra vết ăn khớp: Bôi một lớp màu mỏng lên răng và cho chạy thử với bánh răng mẫu để quan sát vùng tiếp xúc.
8. Vật liệu gia công và xử lý nhiệt bánh răng
Vật liệu gia công bánh răng quyết định độ bền và khả năng chịu tải. Các loại vật liệu phổ biến bao gồm thép hợp kim (C45, SCM440, 20CrMo), inox, gang hoặc thậm chí là nhựa kỹ thuật.
Tuy nhiên, chỉ phay thôi là chưa đủ. Để tăng độ cứng bề mặt, bánh răng cần qua bước xử lý nhiệt bánh răng. Các phương pháp như tôi cao tần, thấm carbon giúp bề mặt răng cứng cáp (chống mài mòn) trong khi lõi bánh răng vẫn giữ được độ dẻo dai (chịu va đập).
Lưu ý: Sau khi xử lý nhiệt, bánh răng thường bị biến dạng nhẹ. Do đó, các bánh răng cấp chính xác cao thường cần thêm công đoạn mài răng CNC sau nhiệt luyện.
9. Báo giá và địa chỉ gia công bánh răng CNC uy tín
Bạn đang tìm kiếm một địa chỉ gia công bánh răng CNC uy tín chất lượng? Tại giacongtiencnc.com, chúng tôi tự hào cung cấp dịch vụ phay bánh răng với công nghệ tiên tiến nhất.
Báo giá gia công bánh răng CNC chính xác theo yêu cầu phụ thuộc vào nhiều yếu tố như: loại vật liệu, độ phức tạp của răng, số lượng đơn hàng và cấp chính xác yêu cầu. Chúng tôi cam kết mang đến giá thành cạnh tranh đi kèm với chất lượng đạt chuẩn quốc tế.
Với đội ngũ kỹ sư giàu kinh nghiệm trong việc lập trình CNC phay bánh răng và hệ thống máy móc hiện đại, chúng tôi sẵn sàng đáp ứng mọi nhu cầu từ phay bánh răng lẻ đến sản xuất hàng loạt số lượng lớn.
Kết luận
Phay bánh răng CNC là một kỹ thuật đòi hỏi sự kết hợp hoàn hảo giữa máy móc hiện đại, phần mềm thông minh và kinh nghiệm thực tế. Việc thấu hiểu các tiêu chuẩn JIS, DIN cũng như kiểm soát tốt các yếu tố gây sai số sẽ giúp tạo ra những sản phẩm chất lượng nhất. Hy vọng bài viết đã cung cấp cho bạn những kiến thức hữu ích về thế giới gia công bánh răng chính xác. Nếu bạn có nhu cầu tư vấn kỹ thuật hoặc báo giá, đừng ngần ngại liên hệ với chúng tôi để được hỗ trợ tốt nhất.
