Trong kỷ nguyên công nghiệp 4.0, ngành gia công cơ khí chính xác đã có những bước tiến vượt bậc nhờ vào sự hỗ trợ của công nghệ máy tính. Nếu bạn từng thắc mắc làm thế nào để biến một khối kim loại thô sơ thành một chi tiết máy phức tạp với độ chính xác đến từng micromet, câu trả lời nằm ở thuật ngữ CAD CAM là gì. Đây không chỉ là những phần mềm đơn thuần, mà là "linh hồn" của quy trình sản xuất hiện đại. Sự kết hợp giữa CAD, CAM và máy CNC đã tạo ra một cuộc cách mạng về năng suất và chất lượng sản phẩm.
Tại giacongtiencnc.com, chúng tôi hiểu rằng việc nắm vững công nghệ CAD/CAM là chìa khóa để mang lại những giải pháp tối ưu cho khách hàng. Trong bài viết này, chúng ta sẽ cùng đi sâu tìm hiểu khái niệm, chức năng và vai trò của CAD/CAM trong hệ thống sản xuất CNC, cũng như lý do tại sao nó lại trở thành tiêu chuẩn bắt buộc trong ngành kỹ thuật cơ khí ngày nay.
1. Định nghĩa CAD CAM là gì?
CAD CAM là gì? Đây là từ viết tắt của hai cụm từ tiếng Anh: Computer-Aided Design (CAD) và Computer-Aided Manufacturing (CAM). Hiểu một cách đơn giản nhất, CAD/CAM là việc sử dụng các hệ thống máy tính để hỗ trợ quá trình thiết kế và sản xuất các sản phẩm công nghiệp.
Trong thực tế sản xuất, CAD và CAM thường đi đôi với nhau thành một hệ thống tích hợp. Quy trình này bắt đầu từ việc tạo ra mô hình kỹ thuật số của bộ phận (CAD) và sau đó chuyển dữ liệu đó sang hướng dẫn vận hành cho máy công cụ CNC (CAM). Sự kết hợp này giúp loại bỏ các thao tác thủ công rườm rà, giảm thiểu sai sót và đẩy nhanh tốc độ đưa sản phẩm ra thị trường.
2. CAD là gì? Sức mạnh của thiết kế hỗ trợ bởi máy tính
Thiết kế CAD là bước đầu tiên và quan trọng nhất trong chuỗi cung ứng kỹ thuật. Trước khi có CAD, các kỹ sư phải vẽ tay trên giấy với những dụng cụ đo đạc phức tạp, điều này không chỉ tốn thời gian mà còn cực kỳ khó khăn khi cần sửa đổi.
Các tính năng chính của CAD:
- Mô hình hóa 2D và 3D: Tạo ra các bản vẽ mặt phẳng hoặc các khối vật thể không gian ba chiều với độ chi tiết cao.
- Phân tích kỹ thuật (CAE): Kiểm tra khả năng chịu lực, nhiệt độ và các đặc tính vật lý của chi tiết trước khi sản xuất thực tế.
- Lưu trữ và quản lý: Dễ dàng chỉnh sửa, sao lưu và chia sẻ dữ liệu thiết kế toàn cầu.
Nhờ vào thiết kế CAD, các chuyên viên tại giacongtiencnc.com có thể mô phỏng chính xác hình dáng của sản phẩm, từ những con ốc vít nhỏ bé đến những khuôn mẫu phức tạp dành cho ngành ô tô và hàng không.
3. CAM là gì? Cầu nối từ bản vẽ đến thực tế
Nếu CAD là về tư duy hình ảnh và cấu trúc, thì CAM tập trung vào việc biến những hình ảnh đó thành hành động thực tế. Sản xuất CAM sử dụng dữ liệu từ mô hình CAD để tạo ra các lộ trình chạy dao (toolpaths) mà máy CNC có thể hiểu được.
Phần mềm CAM sẽ tính toán xem dao cắt nên đi theo hướng nào, tốc độ quay của trục chính là bao nhiêu và chiều sâu của mỗi nhát cắt ra sao để đạt được hình dạng mong muốn từ phôi thô. Đầu ra của quá trình CAM thường là một tệp lệnh chứa mã G-code và M-code – ngôn ngữ đặc dụng của các máy công cụ CNC.
4. Sự khác biệt giữa CAD và CAM là gì?
Mặc dù thường được nhắc đến cùng nhau, CAD và CAM có những chức năng và mục đích hoàn toàn khác biệt. Để hiểu rõ sự khác biệt giữa CAD và CAM là gì, hãy xem bảng so sánh dưới đây:
| Tiêu chí | Công nghệ CAD | Công nghệ CAM |
|---|---|---|
| Mục tiêu chính | Thiết kế hình ảnh và cấu trúc sản phẩm. | Kiểm soát và điều khiển máy móc sản xuất. |
| Người sử dụng | Kỹ sư thiết kế, nhà thiết kế kiểu dáng. | Kỹ sư lập trình CNC, thợ vận hành máy. |
| Đầu ra (Output) | Mô hình 3D, bản vẽ kỹ thuật (DWG, STEP). | Đường chạy dao, mã G-code/M-code. |
| Tập trung vào | Hình dáng, kích thước, tính thẩm mỹ. | Quy trình cắt gọt, tốc độ, dụng cụ dao. |
5. Quy trình phối hợp CAD/CAM/CNC trong sản xuất
Quy trình CAD/CAM/CNC là một vòng khép kín đảm bảo tính nhất quán từ ý tưởng đến thành phẩm. Quy trình này thường bao gồm 4 bước cơ bản:
- Thiết kế (CAD): Tạo mô hình 3D của chi tiết dựa trên yêu cầu khách hàng.
- Lập trình (CAM): Nhập mô hình CAD vào phần mềm CAM để thiết lập các thông số gia công như chọn dao, tốc độ cắt, bước tiến.
- Hậu xử lý (Post-Processing): Phần mềm CAM chuyển đổi các đường chạy dao thành mã G-code phù hợp với từng loại máy CNC cụ thể (máy tiện, máy phay, máy cắt dây).

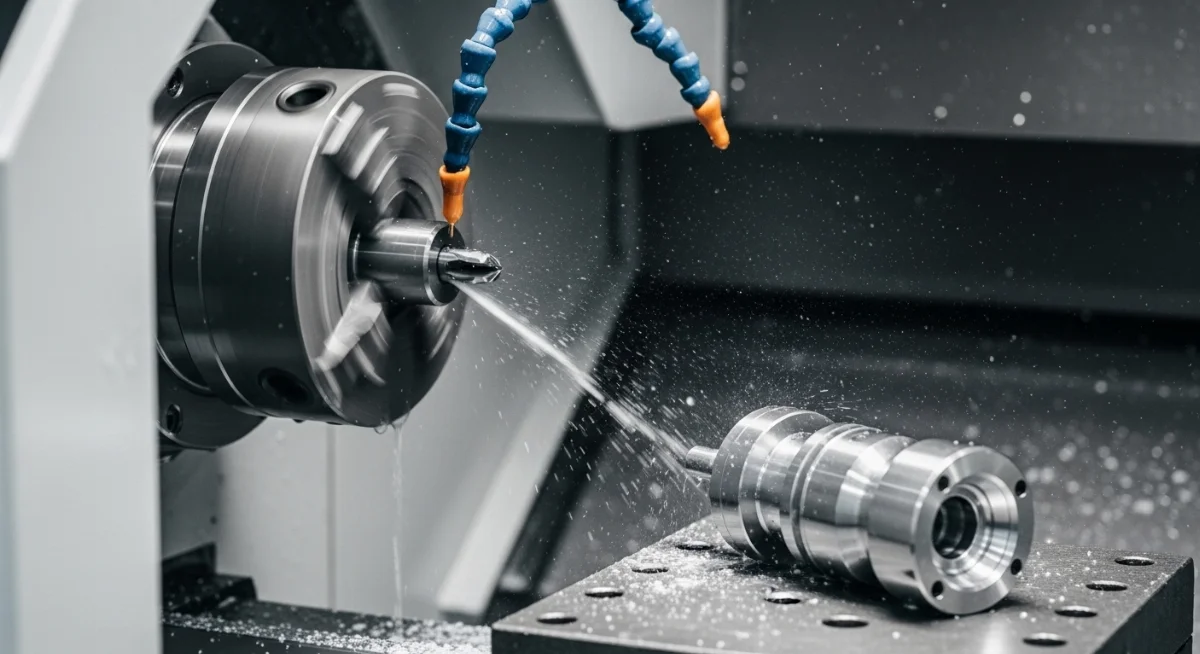

- Gia công (CNC): Tải mã code vào bộ điều khiển của máy CNC và tiến hành cắt gọt vật liệu.
Tại sao quy trình thiết kế và gia công trên máy CNC lại cần sự chặt chẽ này? Bởi vì chỉ cần một sai sót nhỏ ở bước CAD, toàn bộ quá trình gia công sau đó sẽ bị ảnh hưởng, gây lãng phí vật liệu và thời gian.
6. Vai trò của CAD/CAM trong gia công CNC
Sự xuất hiện của phần mềm CAD/CAM đã thay đổi hoàn toàn bộ mặt của ngành cơ khí. Vai trò của CAD/CAM trong gia công CNC không chỉ dừng lại ở việc thay thế bản vẽ tay, mà còn mang lại nhiều giá trị cốt lõi:
- Khả năng gia công chi tiết phức tạp: Có những hình dạng biên dạng cong hoặc hốc sâu mà con người không thể tính toán thủ công để điều khiển máy. CAD/CAM giúp xử lý những toán học phức tạp này một cách dễ dàng.
- Tự động hóa sản xuất: Giảm bớt sự can thiệp trực tiếp của con người vào quy trình vận hành máy, từ đó tăng tính ổn định và liên tục.
- Mô phỏng trước khi cắt: Một tính năng cực kỳ quan trọng là mô phỏng (Simulation). Kỹ sư có thể nhìn thấy quá trình dao cắt chuyển động trên màn hình máy tính để phát hiện va chạm tiềm ẩn trước khi cho máy chạy thật trên phôi kim loại đắt tiền.
Ghi chú: Việc sử dụng CAD/CAM là yếu tố bắt buộc nếu bạn muốn cạnh tranh trong lĩnh vực gia công cơ khí chính xác chất lượng cao.
7. Ưu điểm của công nghệ CAD/CAM trong sản xuất
Khi áp dụng công nghệ CAD/CAM trong sản xuất, doanh nghiệp nhận được những lợi ích to lớn về cả kinh tế lẫn kỹ thuật:
Tăng độ chính xác và giảm sai sót
Máy tính có khả năng tính toán các tọa độ với độ chính xác phần nghìn milimet. Điều này giúp loại bỏ sai số do con người gây ra trong quá trình lập trình CNC bằng tay.
Tối ưu hóa thời gian và năng suất
Tốc độ tạo ra đường chạy dao của phần mềm CAM nhanh hơn hàng chục lần so với việc viết code thủ công. Ngoài ra, việc tối ưu hóa quy trình sản xuất bằng CAD/CAM/CNC còn giúp giảm thời gian máy dừng ("thời gian chết"), từ đó nâng cao sản lượng tổng thể.
Tiết kiệm nguyên vật liệu
Nhờ tính năng sắp xếp chi tiết (nesting) và mô phỏng chính xác, kỹ sư có thể tính toán cách cắt sao cho tận dụng tối đa phôi liệu, giảm thiểu phế liệu kim loại thải ra môi trường.

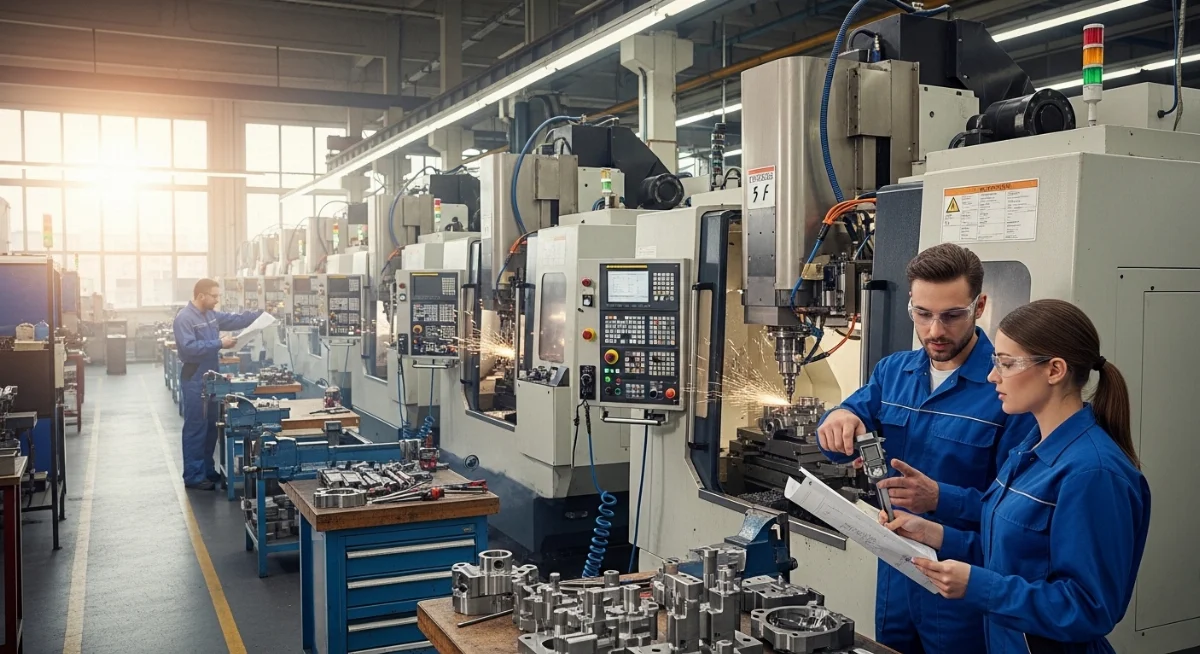

8. Các phần mềm CAD/CAM phổ biến hiện nay
Để thực hiện quy trình này, thị trường hiện nay có rất nhiều các phần mềm CAD/CAM phổ biến hiện nay. Mỗi loại có những thế mạnh riêng phù hợp với từng loại hình gia công:
- Mastercam: Một trong những phần mềm CAM lâu đời và phổ biến nhất thế giới, cực mạnh trong việc lập trình phay và tiện CNC.
- SolidWorks: Mạnh về thiết kế CAD 3D với giao diện thân thiện, thường tích hợp với SolidCAM để tạo thành bộ đôi CAD/CAM hoàn hảo.
- Autodesk Fusion 360: Giải pháp dựa trên đám mây (cloud-based), tích hợp cả CAD, CAM và CAE trong một nền tảng duy nhất, rất phù hợp cho các doanh nghiệp vừa và nhỏ.
- Siemens NX: Phần mềm cao cấp dành cho những ngành công nghiệp nặng như hàng không, đóng tàu, đòi hỏi sự chính xác và quản lý dữ liệu cực lớn.
Việc chọn lựa phần mềm phù hợp tùy thuộc vào quy mô dự án và loại kỹ thuật cơ khí mà đơn vị đang áp dụng.
9. Xu hướng phát triển của công nghệ CAD/CAM trong tương lai
Công nghệ không bao giờ đứng yên. Xu hướng phát triển của công nghệ CAD/CAM trong tương lai đang hướng tới sự tích hợp trí tuệ nhân tạo (AI) để tự động hóa hoàn toàn việc lập trình. Các phần mềm sẽ tự động đề xuất phương án gia công tối ưu nhất dựa trên hình dạng của chi tiết mà không cần nhiều sự can thiệp của kỹ sư.
Bên cạnh đó, sự kết hợp giữa gia công cắt gọt (Subtractive Manufacturing) và in 3D (Additive Manufacturing) trong cùng một môi trường CAD/CAM đang mở ra những khả năng sản xuất chưa từng có. Điều này giúp tạo ra các sản phẩm nhẹ hơn, bền hơn và tiết kiệm năng lượng hơn.
Bạn đang tìm kiếm giải pháp gia công CNC chính xác?
Với đội ngũ kỹ sư thành thạo các phần mềm CAD/CAM hiện đại nhất, giacongtiencnc.com cam kết mang lại sản phẩm chất lượng cao với giá thành cạnh tranh nhất.
10. Kết luận
Hy vọng qua bài viết này, bạn đã hiểu rõ CAD CAM là gì và vì sao nó lại đóng vai trò huyết mạch trong ngành gia công cơ khí. Từ việc biến ý tưởng thành bản vẽ 3D sống động (CAD) đến việc điều khiển những cỗ máy CNC khổng lồ tạo ra sản phẩm thực tế (CAM), công nghệ này chính là chìa khóa của sự phát triển công nghiệp.
Tại giacongtiencnc.com, chúng tôi luôn cập nhật những tiến bộ mới nhất trong quy trình CAD/CAM/CNC để đáp ứng mọi yêu cầu khắt khe của quý khách hàng. Nếu bạn có nhu cầu về gia công tiện CNC, phay CNC hay bất kỳ giải pháp cơ khí chính xác nào, đừng ngần ngại kết nối với chúng tôi để cùng tạo nên những sản phẩm hoàn hảo nhất.
