Trong lĩnh vực chế tạo máy và gia công chính xác, cụm từ dung sai cơ khí là một trong những thuật ngữ cơ bản và quan trọng nhất. Không có bất kỳ một chiếc máy gia công nào, kể cả những cỗ máy CNC hiện đại nhất, có thể tạo ra một chi tiết với kích thước chính xác tuyệt đối 100% so với thiết kế. Chính vì lý do đó, khái niệm dung sai ra đời để thiết lập một phạm vi biến thiên cho phép, đảm bảo các chi tiết sau khi gia công vẫn có thể lắp ghép và vận hành hoàn hảo.
Tại giacongtiencnc.com, chúng tôi hiểu rằng việc kiểm soát dung sai không chỉ là đáp ứng bản vẽ mà còn là bài toán về tối ưu chi phí và nâng cao chất lượng sản phẩm. Bài viết này sẽ giúp bạn đi sâu vào tìm hiểu tại sao phải có dung sai trong cơ khí và cách áp dụng chúng vào thực tiễn sản xuất.
1. Dung sai cơ khí là gì? Khái niệm cơ bản
Dung sai cơ khí (Tolerance) là phạm vi sai lệch cho phép của các thông số kỹ thuật (như kích thước, hình dáng, vị trí) của một chi tiết máy so với giá trị lý tưởng ban đầu. Nói một cách đơn giản, dung sai là hiệu số giữa kích thước giới hạn lớn nhất và kích thước giới hạn nhỏ nhất.
Trong sản xuất, dung sai kích thước được xác định bởi nhà thiết kế dựa trên chức năng của chi tiết đó. Một số khái niệm liên quan bạn cần biết:
- Kích thước danh nghĩa (D): Kích thước được xác định trên bản vẽ dựa trên tính toán độ bền và chức năng.
- Kích thước giới hạn (Dmax, Dmin): Hai kích thước tối đa và tối thiểu cho phép của chi tiết.
- Sai lệch giới hạn: Khoảng cách từ kích thước giới hạn đến kích thước danh nghĩa.
- Miền dung sai: Vùng giá trị nằm giữa hai đường giới hạn trên và dưới.
2. Tại sao phải có dung sai trong cơ khí?
Câu hỏi tại sao phải có dung sai trong cơ khí luôn là thắc mắc của những người mới bắt đầu. Câu trả lời nằm ở ba yếu tố then chốt:
Đảm bảo tính lắp lẫn (Interchangeability)
Hãy tưởng tượng bạn sản xuất 1000 chiếc bu-lông và 1000 chiếc đai ốc. Nếu không có dung sai, chỉ cần sai lệch 0.01mm, chúng có thể không bao giờ vặn vừa vào nhau. Nhờ có dung sai cho phép, các chi tiết được sản xuất ở những thời điểm khác nhau, thậm chí ở những nhà máy khác nhau, vẫn có thể lắp ghép và thay thế cho nhau một cách dễ dàng.
Khả năng công nghệ và thiết bị
Mọi quá trình gia công đều chịu ảnh hưởng của: độ rơ máy, mòn dao, biến dạng nhiệt và sai số của dụng cụ đo. Sai số cơ khí là điều không thể tránh khỏi. Việc thiết lập dung sai giúp thợ máy biết được giới hạn mà họ cần đạt tới để sản phẩm vẫn đạt yêu cầu kỹ thuật.
Tối ưu hóa chi phí sản xuất
Độ chính xác gia công càng cao (dung sai càng nhỏ) thì giá thành sản phẩm càng đắt đỏ vì yêu cầu máy móc hiện đại hơn và thời gian gia công lâu hơn. Dung sai hợp lý giúp cân bằng giữa chất lượng sản phẩm và hiệu quả kinh tế.
3. Phân biệt sai số và dung sai trong chế tạo
Việc phân biệt sai số và dung sai trong chế tạo rất quan trọng để quản lý chất lượng:
- Dung sai: Là một trị số được quy định trước (hợp pháp) bởi người thiết kế. Nó là mục tiêu để hướng tới.
- Sai số: Là giá trị thực tế đo được sau khi gia công xong. Nếu sai số nằm trong miền dung sai, chi tiết đạt yêu cầu (OK). Nếu sai số nằm ngoài miền dung sai, chi tiết đó bị coi là phế phẩm (NG).
Ví dụ: Kích thước yêu cầu là 20 ± 0.1mm. Dung sai là 0.2mm. Nếu bạn gia công ra 20.05mm, đó là sai số (+0.05) và nó vẫn nằm trong dung sai cho phép.
4. Các loại dung sai thường gặp trong cơ khí

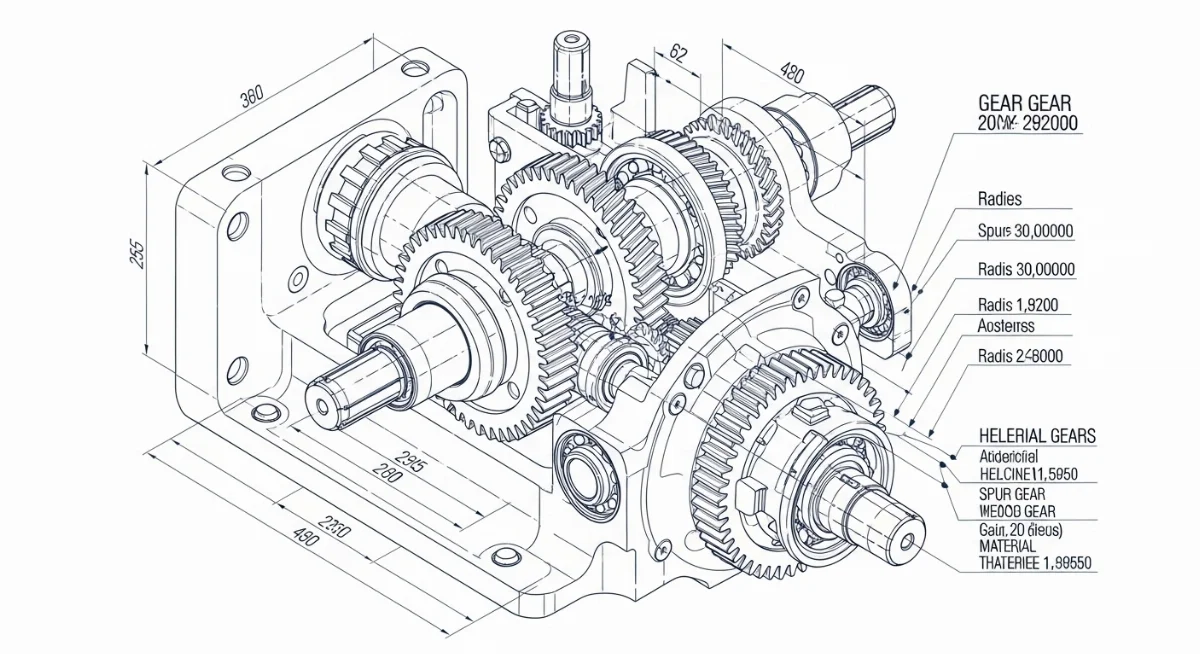

Trong các bản vẽ kỹ thuật, chúng ta thường gặp 3 nhóm chính:
Dung sai kích thước
Dành cho các kích thước dài, rộng, cao, đường kính trục hoặc lỗ. Đây là loại phổ biến nhất trong tiện CNC và phay CNC.
Dung sai hình học
Bao gồm dung sai vị trí và dung sai hình dáng là gì? Nó kiểm soát độ thẳng, độ phẳng, độ tròn, độ trụ, độ song song, độ vuông góc và độ đảo của chi tiết. Một trục có thể đúng đường kính nhưng nếu nó bị cong (sai hình dáng), nó vẫn không thể lắp vào vòng bi được.
Dung sai nhám bề mặt
Mặc dù thường được gọi là độ bóng, nhưng nó liên quan mật thiết đến dung sai vì ảnh hưởng đến sự mài mòn và độ khít của mối ghép.
5. Tìm hiểu về dung sai lắp ghép và miền dung sai
Dung sai lắp ghép là sự kết hợp giữa miền dung sai của hai chi tiết (thường là trục và lỗ) để tạo thành một kiểu lắp nhất định. Có 3 loại lắp ghép chính:
- Lắp lỏng (Clearance Fit): Luôn có khe hở giữa trục và lỗ, giúp trục có thể quay hoặc di chuyển tịnh tiến bên trong lỗ.
- Lắp chặt (Interference Fit): Kích thước thực của trục luôn lớn hơn lỗ, yêu cầu lực ép hoặc gia nhiệt để lắp ghép. Dùng cho các chi tiết cần cố định cứng.
- Lắp trung gian (Transition Fit): Có thể tạo ra khe hở hoặc độ dôi tùy vào giá trị thực tế sau gia công.
6. Ý nghĩa của dung sai trong bản vẽ kỹ thuật
Ý nghĩa của dung sai trong bản vẽ kỹ thuật là ngôn ngữ chung giữa kỹ sư thiết kế và thợ vận hành máy CNC. Nó cho biết:
- Mức độ ưu tiên của các bề mặt gia công.
- Lựa chọn phương pháp gia công (tiện thô, tiện tinh hay mài).

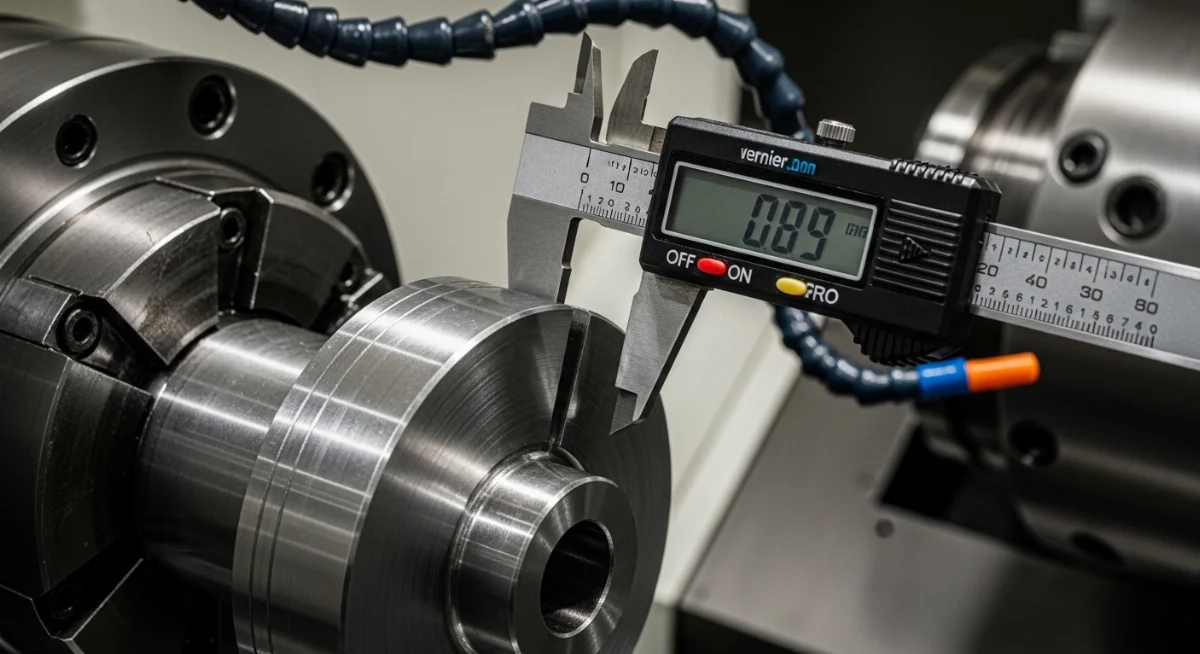

- Lựa chọn dụng cụ đo kiểm phù hợp (thước cặp, panme hay máy CMM).
- Đảm bảo tính thống nhất trong chuỗi cung ứng toàn cầu.
7. Cách tính và cách tra bảng dung sai lắp ghép trục và lỗ
Việc tính toán thủ công thường dựa trên công thức: T = |Dmax - Dmin|. Tuy nhiên, trong thực tế, các kỹ sư thường sử dụng bảng tra dung sai tiêu chuẩn.
Để biết cách tra bảng dung sai lắp ghép trục và lỗ, bạn cần xác định:
- Hệ thống lắp ghép: Hệ lỗ (H) hay Hệ trục (h). Thông thường hệ lỗ được ưu tiên dùng hơn vì dễ gia công và đo kiểm.
- Cấp chính xác (IT): Từ IT01 đến IT18. Số càng nhỏ, độ chính xác càng cao.
- Ký hiệu chữ cái: Chữ hoa dành cho lỗ (A, B, C, H...), chữ thường dành cho trục (a, b, c, h...).
8. Mối quan hệ giữa dung sai và độ nhám bề mặt
Có một mối quan hệ giữa dung sai và độ nhám bề mặt rất mật thiết. Nếu dung sai kích thước yêu cầu rất chặt chẽ (ví dụ ±0.005mm) nhưng bề mặt lại quá nhám (gồ ghề), thì việc đo đạc sẽ không chính xác và chi tiết sẽ nhanh chóng bị lỏng sau một thời gian ngắn vận hành do mài mòn các đỉnh nhám.
Quy tắc chung trong ngành cơ khí: Độ nhám bề mặt (Ra) thường không vượt quá 1/10 đến 1/5 trị số dung sai kích thước của bề mặt đó.
9. Tiêu chuẩn dung sai quốc tế ISO
Hệ thống tiêu chuẩn dung sai quốc tế ISO (như ISO 286) là "kim chỉ nam" cho toàn ngành cơ khí thế giới. Việc tuân thủ ISO giúp các sản phẩm gia công tại Việt Nam có thể lắp ráp chính xác với các thiết bị nhập khẩu từ Đức, Nhật hay Mỹ. Điều này cực kỳ quan trọng đối với các đơn vị xuất khẩu linh kiện cơ khí chính xác.
Tại giacongtiencnc.com, chúng tôi áp dụng nghiêm ngặt các tiêu chuẩn ISO để đảm bảo mọi sản phẩm đầu ra đều đạt độ chính xác gia công tối ưu nhất theo yêu cầu của khách hàng.
10. Kết luận
Hy vọng qua bài viết này, bạn đã hiểu rõ dung sai cơ khí là gì và ảnh hưởng của dung sai đến chất lượng sản phẩm như thế nào. Việc nắm vững kiến thức về miền dung sai, cách tính và cách tra bảng không chỉ giúp nâng cao tay nghề kỹ thuật mà còn giúp doanh nghiệp giảm thiểu phế phẩm, tối ưu chi phí sản xuất.
Nếu bạn đang tìm kiếm một đơn vị gia công tiện CNC uy tín, có khả năng kiểm soát dung sai chặt chẽ cho những chi tiết phức tạp, hãy liên hệ ngay với giacongtiencnc.com. Với đội ngũ kỹ sư giàu kinh nghiệm và hệ thống máy móc hiện đại, chúng tôi cam kết mang đến những sản phẩm chất lượng nhất, đúng tiêu chuẩn kỹ thuật đề ra.
