Trong kỷ nguyên công nghiệp 4.0, cụm từ "Gia công CNC" đã trở nên quá quen thuộc trong ngành cơ khí chế tạo. Tuy nhiên, với những người mới bắt đầu hoặc những khách hàng đang tìm kiếm dịch vụ gia công, câu hỏi máy CNC hoạt động ra sao vẫn luôn là một thắc mắc lớn. Hiểu rõ nguyên lý vận hành không chỉ giúp bạn tối ưu hóa quy trình sản xuất mà còn kiểm soát được chất lượng và chi phí sản phẩm. Bài viết này, giacongtiencnc.com sẽ cùng bạn giải mã chi tiết cơ chế làm việc của những cỗ máy chính xác bậc nhất này.
1. Máy CNC là gì? Khái niệm cơ bản cho người mới
Để biết máy CNC hoạt động thế nào, trước tiên ta cần hiểu máy CNC là gì. CNC là viết tắt của Computer Numerical Control (Điều khiển số bằng máy tính). Khác với các loại máy cơ truyền thống đòi hỏi thợ cả phải trực tiếp dùng tay quay vô lăng để điều khiển dao cắt, máy CNC thực hiện việc này hoàn toàn tự động thông qua các tập lệnh đã được lập trình sẵn.
Về cơ bản, máy CNC đóng vai trò như một robot công nghiệp có khả năng cắt gọt vật liệu (kim loại, nhựa, gỗ...) với độ chính xác cực cao, lên đến phần nghìn milimet. Đây là nền tảng của ngành gia công CNC, cho phép tạo ra các chi tiết máy phức tạp mà sức người khó có thể thực hiện thủ công một cách đồng nhất.

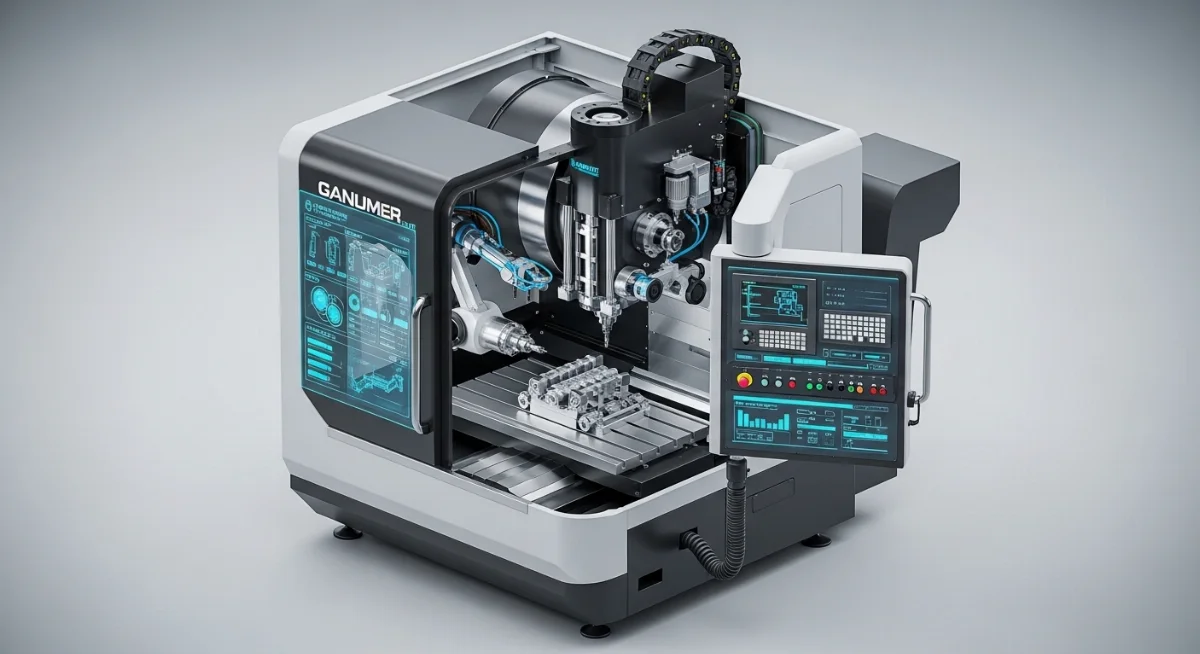

2. Cấu tạo máy CNC: Những bộ phận cốt lõi tạo nên sức mạnh
Một chiếc máy CNC không chỉ là một khối sắt vô tri, nó là sự kết hợp hoàn hảo giữa cơ khí chính xác và điện tử điều khiển. Cấu tạo máy CNC điển hình bao gồm:
- Bộ điều khiển CNC (CNC Controller): Được ví như "bộ não" của máy, nơi tiếp nhận mã lệnh và chuyển đổi chúng thành tín hiệu điện để điều khiển các động cơ.
- Trục máy CNC: Các trục chuyển động (thường là X, Y, Z) giúp dao hoặc phôi di chuyển theo đúng quỹ đạo.
- Trục chính (Spindle): Phần quay dao (trong máy phay) hoặc quay phôi (trong máy tiện) với tốc độ rất cao.
- Hệ thống dẫn động: Bao gồm động cơ bước (Step motor) hoặc động cơ Servo, kết hợp với vít me bi để biến chuyển động quay thành chuyển động tịnh tiến chính xác.
- Thân máy và bàn máy: Hệ khung vững chắc giúp triệt tiêu rung động, đảm bảo dung sai máy CNC luôn nằm trong giới hạn cho phép.
- Hệ thống thay dao tự động (ATC): Cho phép máy tự động đổi các loại dao khác nhau để thực hiện nhiều nguyên công trên cùng một lần gá.
3. Máy CNC hoạt động thế nào? Nguyên lý vận hành chi tiết
Nguyên lý cốt lõi của việc máy CNC hoạt động dựa trên sự tương tác giữa phần mềm và phần cứng. Khi người vận hành nạp một tệp tin chứa các mã lệnh vào bộ điều khiển CNC, máy sẽ thực hiện các bước sau:
- Phân tích dữ liệu: Bộ điều khiển đọc các dòng lệnh (G-code) để xác định tọa độ điểm đến, tốc độ di chuyển và tốc độ quay của trục chính.
- Phát tín hiệu: Các xung điện được gửi đến trình điều khiển động cơ (Drive) để kích hoạt các động cơ trên các trục tương ứng.
- Phản hồi vòng lặp (Closed Loop): Các cảm biến (Encoder) gửi tín hiệu ngược lại bộ điều khiển để xác nhận vị trí thực tế của dao. Nếu có sai lệch, máy sẽ tự động điều chỉnh ngay lập tức để đạt độ chính xác tuyệt đối.
- Gia công thực tế: Dao cắt tiếp xúc với phôi và thực hiện việc bóc tách vật liệu theo đúng hình dáng đã thiết kế trên máy tính.
4. Hệ thống tọa độ và các trục máy CNC hoạt động ra sao?
Việc hiểu hệ thống tọa độ trong máy CNC hoạt động ra sao là chìa khóa để nắm vững cách lập trình. Hầu hết các máy CNC đều sử dụng hệ tọa độ Cartesian (X, Y, Z).
- Trục X: Thường là chuyển động ngang (trái - phải).
- Trục Y: Thường là chuyển động dọc (trước - sau).
- Trục Z: Luôn nằm dọc theo trục của trục chính (lên - xuống), quyết định độ sâu của lát cắt.
Với các dòng máy cao cấp hơn như máy CNC 4 trục hoặc 5 trục, chúng ta có thêm các trục xoay A, B, C giúp dao tiếp cận phôi ở những góc độ cực kỳ khó khăn, giảm thiểu số lần phải gá đặt lại phôi.
5. Ngon ngữ máy: G-code và M-code là gì?
Nếu con người giao tiếp bằng ngôn từ thì máy CNC giao tiếp bằng mã lệnh. Vậy G-code là gì và M-code là gì?
Cách đọc mã lệnh G-code cơ bản cho máy CNC
G-code (Geometric Code) là các lệnh điều khiển chuyển động hình học. Một số mã phổ biến bao gồm:
- G00: Di chuyển nhanh không cắt (Rapid positioning).
- G01: Di chuyển theo đường thẳng với tốc độ cắt định sẵn (Linear interpolation).
- G02/G03: Di chuyển theo cung tròn kim đồng hồ hoặc ngược lại.
M-code: Các lệnh phụ trợ
M-code (Miscellaneous Code) điều khiển các chức năng của máy không liên quan đến hình học:
- M03: Bật trục chính quay theo chiều kim đồng hồ.
- M05: Dừng trục chính.
- M08/M09: Bật/Tắt hệ thống tưới nguội (dung dịch làm mát).
6. Quy trình hoạt động của máy CNC từ thiết kế đến thành phẩm
Nhiều người lầm tưởng chỉ cần bấm nút là máy chạy, nhưng thực tế các bước từ thiết kế đến gia công CNC đòi hỏi sự chuẩn bị kỹ lưỡng:
- Bước 1: Thiết kế CAD (Computer-Aided Design): Sử dụng phần mềm thiết kế dùng cho máy CNC như SolidWorks, AutoCAD để tạo mô hình 3D của sản phẩm.
- Bước 2: Lập trình CAM (Computer-Aided Manufacturing): Sử dụng phần mềm như Mastercam, Fusion 360 để tính toán đường đi của dao (Toolpath), lựa chọn loại dao và tốc độ cắt.
- Bước 3: Xuất chương trình (Post-Processor): Chuyển đổi dữ liệu CAM thành file G-code mà máy CNC cụ thể có thể hiểu được.
- Bước 4: Setup máy: Gá phôi lên bàn máy, lắp dao vào ổ dao, set tọa độ gốc (WCS - Work Coordinate System).
- Bước 5: Vận hành và giám sát: Chạy mô phỏng trước để tránh va chạm, sau đó mới tiến hành gia công thực tế.

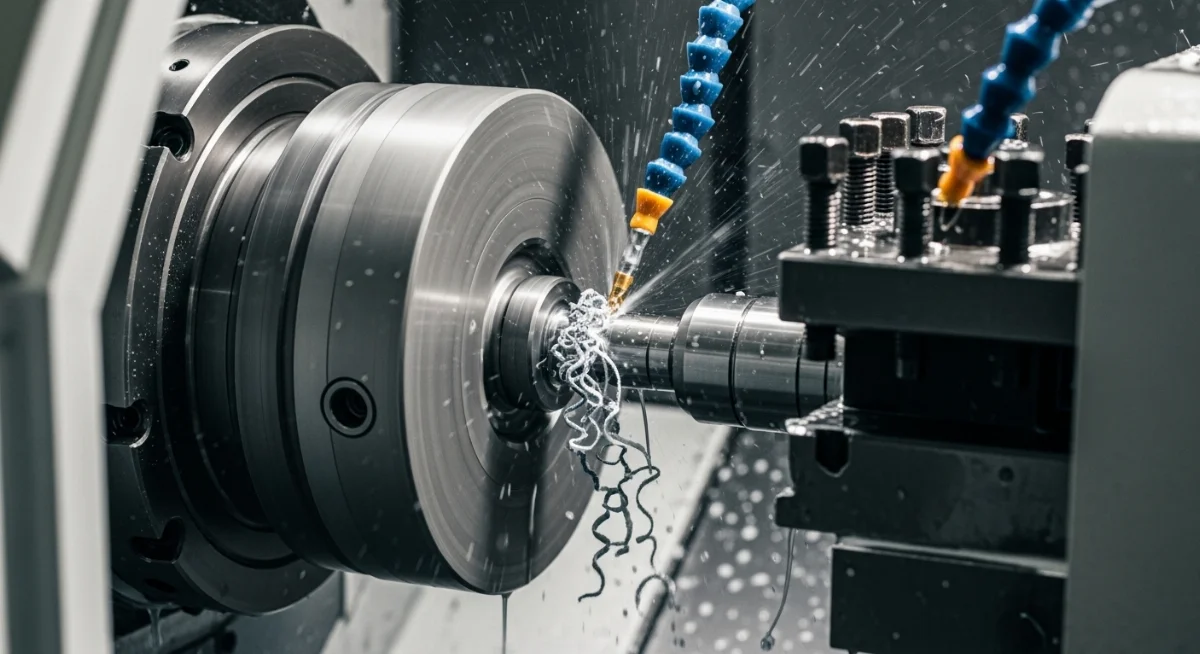

7. So sánh nguyên lý hoạt động của máy phay CNC và máy tiện CNC
Trong thế giới gia công CNC, hai loại máy phổ biến nhất là máy phay và máy tiện. Mặc dù cùng dựa trên nguyên lý điều khiển số, nhưng nguyên lý hoạt động của máy phay CNC và nguyên lý hoạt động của máy tiện CNC có sự khác biệt cơ bản:
| Đặc điểm | Máy Tiện CNC (CNC Turning) | Máy Phay CNC (CNC Milling) |
|---|---|---|
| Chuyển động chính | Phôi quay tròn, dao đứng yên di chuyển tịnh tiến. | Dao quay tròn tốc độ cao, phôi đứng yên hoặc di chuyển. |
| Hình dáng sản phẩm | Các chi tiết tròn xoay (trục, bu lông, puly). | Các chi tiết có hình dáng bất kỳ (khuôn mẫu, bánh răng). |
| Số trục phổ biến | Thường là 2 trục (X, Z). | Thường từ 3 đến 5 trục (X, Y, Z, A, B). |
8. Các phần mềm CNC hỗ trợ đắc lực trong gia công
Để máy CNC hoạt động hiệu quả, không thể thiếu sự hỗ trợ của các phần mềm CNC. Hiện nay, thị trường chia làm 3 nhóm chính:
- Nhóm thiết kế (CAD): Rhino, SolidWorks, Catia - tập trung vào tính thẩm mỹ và thông số kỹ thuật của chi tiết.
- Nhóm lập trình (CAM): Mastercam, PowerMill - tập trung vào việc tối ưu hóa đường chạy dao để giảm thời gian gia công và tăng tuổi thọ dao.
- Nhóm điều khiển: Mach3, NC Studio, hoặc phần mềm chuyên dụng đi kèm máy (Fanuc, Siemens, Haas).
9. Ưu nhược điểm của máy CNC so với máy cơ truyền thống
Ưu nhược điểm của máy CNC so với máy cơ là yếu tố khiến các doanh nghiệp cân nhắc đầu tư:
Ưu điểm:
- Độ chính xác: Đạt được dung sai máy CNC cực thấp một cách ổn định trên hàng ngàn sản phẩm.
- Tự động hóa: Một người thợ có thể đứng nhiều máy cùng lúc, giảm chi phí nhân công.
- Gia công hình dạng phức tạp: Các bề mặt cong 3D phức tạp gần như không thể làm thủ công nhưng lại dễ dàng với máy CNC 5 trục.
Nhược điểm:
- Chi phí đầu tư ban đầu cao: Một chiếc máy CNC chất lượng có giá từ vài trăm triệu đến hàng tỷ đồng.
- Yêu cầu trình độ: Người vận hành cần kiến thức về lập trình và hiểu biết sâu về công nghệ cắt gọt.
10. Hướng dẫn vận hành máy CNC cho người mới bắt đầu
Nếu bạn là người mới, hãy tuân thủ hướng dẫn vận hành máy CNC cho người mới bắt đầu theo các quy tắc an toàn sau:
- Kiểm tra an toàn: Luôn đảm bảo cửa máy đóng kín và không có vật cản trong vùng làm việc.
- Kiểm tra dao: Đảm bảo dao được siết chặt và không bị mẻ, nứt.
- Chế độ chạy thử (Dry Run): Luôn chạy thử chương trình trên không (không cắt phôi) để kiểm tra các mã lệnh có sai sót gì không trước khi bắt đầu gia công CNC thực tế.
- Vệ sinh máy: Sau khi máy ngừng hoạt động, hãy dọn sạch phôi (ba dớ) và lau dầu bảo quản các bề mặt ray dẫn hướng.
Bạn đang cần gia công tiện CNC chính xác?
Tại giacongtiencnc.com, chúng tôi sở hữu hệ thống máy móc hiện đại và đội ngũ kỹ sư giàu kinh nghiệm, cam kết mang đến những sản phẩm chất lượng cao với giá thành cạnh tranh nhất.
Kết luận
Hiểu được máy CNC hoạt động thế nào là bước đầu tiên để bước chân vào thế giới cơ khí chính xác. Từ việc nắm vững cấu tạo máy CNC, các mã lệnh G-code đến quy trình vận hành bài bản, bạn sẽ thấy đây là một công nghệ tuyệt vời giúp thay đổi diện mạo ngành sản xuất. Máy CNC dùng để làm gì? Câu trả lời là mọi thứ xung quanh chúng ta, từ vỏ điện thoại, linh kiện xe máy đến những chi tiết tinh vi trong ngành hàng không vũ trụ.
Hy vọng bài viết này đã cung cấp cho bạn cái nhìn tổng quan và hữu ích nhất. Nếu có bất kỳ thắc mắc nào về dịch vụ gia công hoặc kỹ thuật vận hành máy, đừng ngần ngại liên hệ với chúng tôi!
