Trong ngành gia công cơ khí chính xác, sai số CNC là một trong những yếu tố quan trọng nhất quyết định đến chất lượng sản phẩm và uy tín của doanh nghiệp. Dù máy CNC (Computer Numerical Control) được thiết kế để hoạt động với độ tự động hóa cao, nhưng thực tế không có một hệ thống máy móc nào là hoàn hảo tuyệt đối. Sự chênh lệch giữa kích thước thiết kế trên bản vẽ và kích thước thực tế sau khi gia công chính là bài toán mà mọi kỹ sư vận hành đều phải đối mặt. Hiểu rõ về độ chính xác máy CNC và các loại sai số không chỉ giúp bạn tối ưu hóa quy trình sản xuất mà còn giảm thiểu tỷ lệ hàng hỏng (scrap rate), từ đó tiết kiệm chi phí đáng kể.
1. Khái niệm sai số CNC và độ chính xác máy CNC
Sai số CNC được định nghĩa là sự sai lệch giữa giá trị thực tế đo được trên chi tiết gia công so với giá trị danh nghĩa được thiết lập trong chương trình điều khiển. Trong gia công, chúng ta thường nhắc đến hai khái niệm dễ nhầm lẫn: Độ chính xác (Accuracy) và Độ lặp lại (Precision/Repeatability).
- Độ chính xác: Khả năng máy di chuyển đến đúng vị trí tọa độ đã được lập trình.
- Độ lặp lại: Khả năng máy quay lại cùng một vị trí nhiều lần với cùng một mức sai lệch nhỏ nhất.
Một chiếc máy có độ lặp lại tốt nhưng độ chính xác kém vẫn có thể được hiệu chỉnh thông qua việc bù sai số CNC. Tuy nhiên, nếu độ lặp lại kém, việc kiểm soát chất lượng sẽ trở nên cực kỳ khó khăn. Dung sai CNC thường được quy định cụ thể trong bản vẽ kỹ thuật, ví dụ +/- 0.005mm, và nhiệm vụ của người thợ là giữ cho sai số nằm trong phạm vi cho phép này.
2. Các loại sai số trong gia công CNC thường gặp
Trong quá trình vận hành, các loại sai số trong gia công CNC thường gặp có thể chia thành các nhóm chính sau:
Sai số vị trí (Positioning Error)
Sai số vị trí xảy ra khi bàn máy hoặc trục chính không di chuyển đến đúng tọa độ mục tiêu. Điều này thường do sự mài mòn của hệ thống truyền động hoặc lỗi trong hệ thống phản hồi (encoder).
Dung sai hình học CNC (Geometric Errors)
Đây là những lỗi liên quan đến cấu trúc vật lý của máy, chẳng hạn như độ vuông góc giữa các trục X, Y, Z không chuẩn, độ song song của bàn máy hoặc độ đảo của trục chính. Dung sai hình học CNC ảnh hưởng trực tiếp đến hình dáng của chi tiết (ví dụ: lỗ tròn bị ô-val, mặt phẳng bị nghiêng).
Sai số động (Dynamic Errors)
Xuất hiện khi máy chuyển động ở tốc độ cao. Lực quán tính và sự rung động khiến dao cắt không đi đúng quỹ đạo lập trình, đặc biệt là tại các góc cua hoặc khi thay đổi hướng đột ngột.
3. Tại sao máy CNC gia công không chính xác?
Việc tìm ra nguyên nhân máy CNC bị lệch kích thước là bước đầu tiên để tìm cách xử lý. Có rất nhiều yếu tố tác động, bao gồm:
- Mài mòn cơ khí: Sau một thời gian dài hoạt động, các chi tiết như ray dẫn hướng, bạc đạn và vít me bi sẽ bị mòn, tạo ra các khoảng hở.
- Lỗi do dụng cụ cắt: Dao bị mòn, độ cứng vững của dao không đủ dẫn đến hiện tượng "lệch dao" (tool deflection) dưới áp lực cắt lớn.
- Phôi và gá đặt: Nếu phôi không được kẹp chặt hoặc lực kẹp quá lớn gây biến dạng phôi, sản phẩm sau khi tháo ra khỏi đồ gá sẽ bị sai lệch kích thước.
- Thông số cắt gọt: Tốc độ trục chính (S) và bước tiến (F) không phù hợp gây ra rung động mạnh, ảnh hưởng đến độ bóng bề mặt và dung sai CNC.
4. Ảnh hưởng của nhiệt độ đến sai số máy CNC
Nhiệt độ là "kẻ thù thầm lặng" trong gia công chính xác. Ảnh hưởng của nhiệt độ đến sai số máy CNC chiếm đến 40-70% tổng sai số trên các dòng máy đời cũ hoặc máy không có hệ thống kiểm soát nhiệt tốt. Khi máy hoạt động, ma sát tại trục chính và vít me sinh nhiệt làm các bộ phận bằng kim loại giãn nở.
Cách giảm sai số nhiệt trong máy CNC:
- Làm nóng máy (warm-up) ít nhất 15-30 phút trước khi gia công chính thức.
- Sử dụng hệ thống làm mát dầu cho trục chính và vít me.
- Duy trì nhiệt độ nhà xưởng ổn định bằng điều hòa công nghiệp.
- Sử dụng các cảm biến nhiệt để thực hiện bù sai số CNC theo thời gian thực.
5. Độ rơ vít me và cách khắc phục độ rơ trục máy CNC

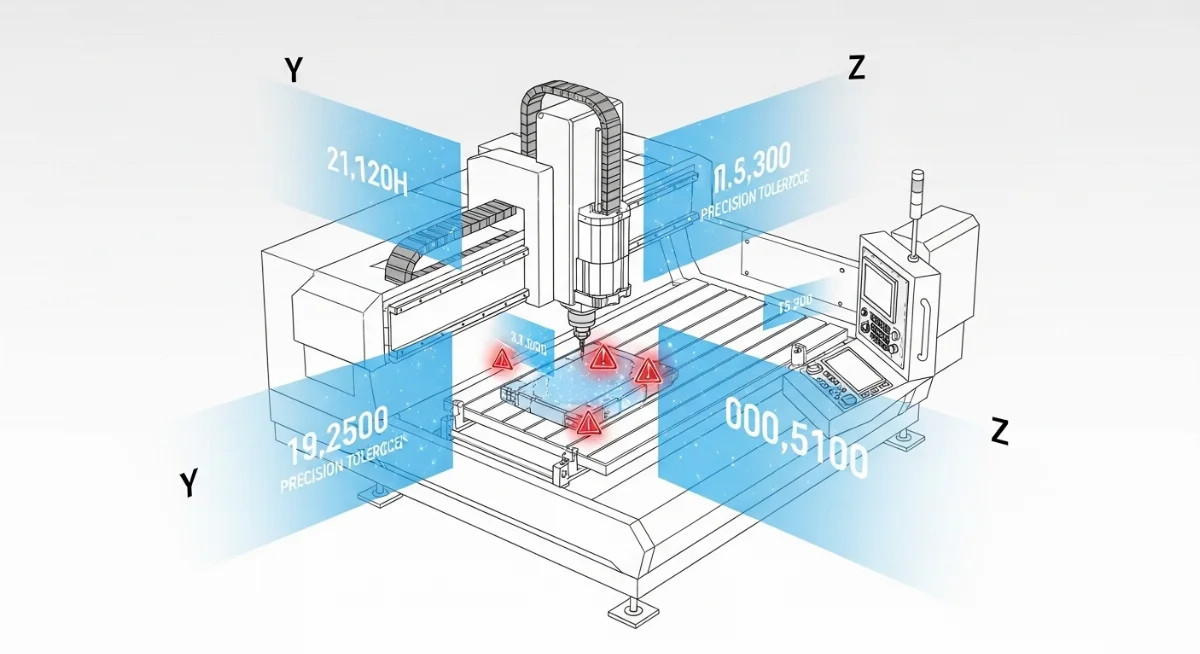

Độ rơ vít me (Backlash) là hiện tượng khi trục vít quay nhưng bàn máy không di chuyển ngay lập tức do có khoảng hở giữa ren vít me và đai ốc. Đây là nguyên nhân sai số CNC phổ biến nhất dẫn đến sai lệch kích thước khi đổi chiều chuyển động.
Để khắc phục độ rơ trục máy CNC, kỹ thuật viên thường thực hiện các bước:
- Kiểm tra độ rơ bằng đồng hồ so (dial indicator).
- Siết chặt các khớp nối trục hoặc thay thế bộ đai ốc kép để triệt tiêu khoảng hở.
- Nhập giá trị độ rơ đo được vào bảng tham số (parameter) của máy để bộ điều khiển tự động bù vào mỗi khi đổi chiều trục.
6. Cách tính sai số trong gia công CNC
Cách tính sai số trong gia công CNC thường dựa trên công thức so sánh giữa kích thước đo được (Am) và kích thước bản vẽ (Ad):
Error (E) = |Am - Ad|
Trong sản xuất hàng loạt, người ta còn tính toán chỉ số năng lực quy trình (Cpk). Nếu sai số phân bố quá rộng, máy cần phải được bảo trì. Ngoài ra, việc tính toán sai số cho phép trong gia công cơ khí CNC phải dựa trên tiêu chuẩn ISO hoặc yêu cầu khách hàng, thông thường dao động từ vài micron đến vài phần trăm milimet tùy vào cấp chính xác.
7. Hướng dẫn kiểm tra độ chính xác của máy CNC
Việc kiểm tra độ chính xác của máy CNC cần được thực hiện định kỳ (6 tháng hoặc 1 năm một lần). Các phương pháp phổ biến bao gồm:
- Sử dụng thanh đo chuẩn (Gauge Block): Kiểm tra độ chính xác chiều dài các trục.
- Ballbar Test: Sử dụng thiết bị Renishaw Ballbar để kiểm tra độ tròn và khả năng phối hợp giữa hai trục (ví dụ X-Y). Đây là phương pháp tốt nhất để phát hiện lỗi máy CNC về hình học.
- Laser Interferometer: Sử dụng tia laser để đo độ chính xác vị trí trên toàn bộ hành trình trục với độ chính xác cực cao (nanomet).
- Kiểm tra độ đảo trục chính: Sử dụng đồng hồ so chân gập để đo độ lệch tâm của trục chính khi quay.
8. Cách khắc phục sai số máy CNC và phần mềm bù sai số
Khi đã xác định được nguyên nhân sai số CNC, chúng ta có thể áp dụng các biện pháp cách khắc phục sai số máy CNC sau đây:
Hiệu chuẩn máy CNC định kỳ
Việc hiệu chuẩn máy CNC giúp cân chỉnh lại các thông số vật lý của máy về trạng thái tốt nhất. Điều này bao gồm việc cân bằng lại bàn máy, siết lại các vít định vị và bôi trơn hệ thống dẫn hướng.
Sử dụng phần mềm bù sai số cho máy CNC
Hầu hết các bộ điều khiển hiện đại như Fanuc, Mitsubishi hay Siemens đều tích hợp phần mềm bù sai số cho máy CNC. Kỹ thuật viên sẽ nhập các giá trị sai lệch vào bảng "Pitch Error Compensation". Khi máy chạy đến vị trí đó, hệ điều hành sẽ tự động cộng hoặc trừ một khoảng nhỏ để bù đắp sai số cơ khí.
Tối ưu hóa chiến lược cam
Sử dụng các phần mềm CAM hiện đại để tạo đường chạy dao mượt mà, hạn chế việc thay đổi hướng đột ngột, từ đó giảm sai số động. Việc chia nhỏ các bước gia công thô và gia công tinh cũng giúp giảm thiểu tác động của lực cắt lên độ chính xác máy CNC.
9. Kết luận
Sai số CNC là yếu tố không thể tránh khỏi hoàn toàn, nhưng có thể kiểm soát và giảm thiểu nếu chúng ta hiểu rõ bản chất của nó. Bằng cách kết hợp giữa bảo trì cơ khí, kiểm soát nhiệt độ môi trường và ứng dụng các kỹ thuật bù sai số CNC hiện đại, bạn hoàn toàn có thể duy trì độ chính xác máy CNC ở mức cao nhất.
Tại giacongtiencnc.com, chúng tôi luôn chú trọng đến việc hiệu chuẩn thiết bị định kỳ và áp dụng các tiêu chuẩn kiểm soát dung sai CNC khắt khe nhất. Nếu bạn đang tìm kiếm một đối tác gia công cơ khí chính xác uy tín, hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật chuyên sâu.
Tóm tắt các bước giảm sai số:
- Kiểm tra và bù độ rơ vít me thường xuyên.
- Kiểm soát nhiệt độ nhà xưởng để tránh sai số nhiệt.
- Thực hiện hiệu chuẩn máy CNC bằng thiết bị chuyên dụng.
- Sử dụng dao cụ chất lượng cao và đồ gá vững chắc.
