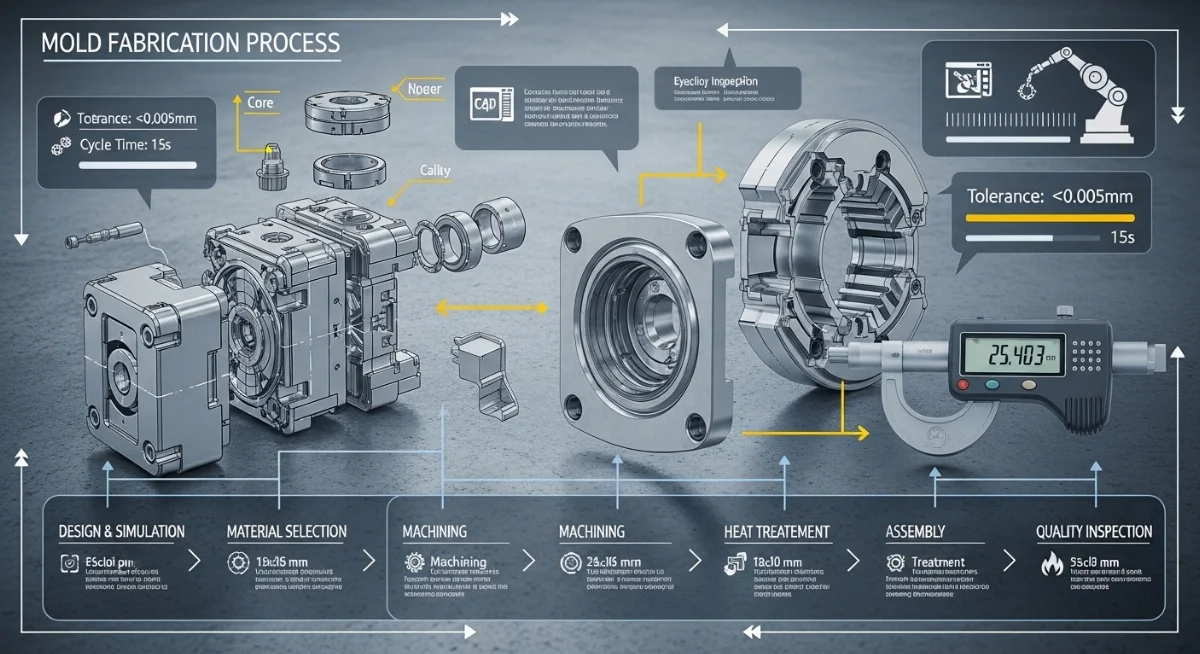

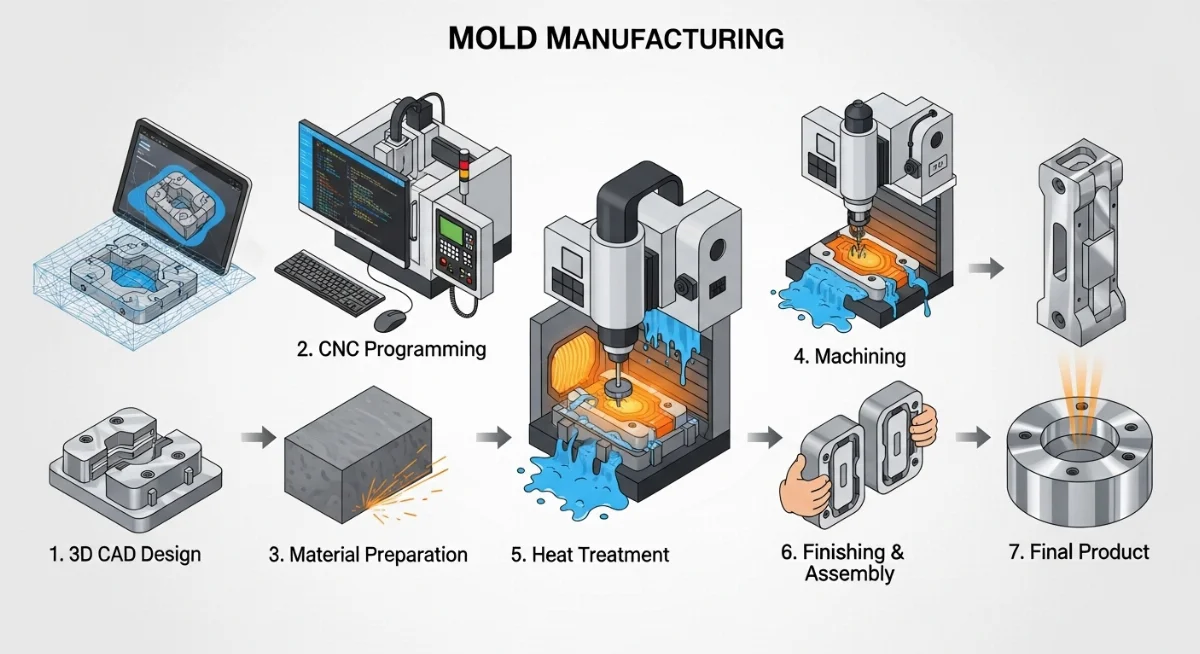

Trong ngành công nghiệp phụ trợ, quy trình khuôn mẫu đóng vai trò là "trái tim" của mọi hoạt động sản xuất hàng loạt. Từ những vật dụng hàng ngày như vỏ điện thoại, linh kiện ô tô đến các thiết bị y tế phức tạp, tất cả đều đòi hỏi một hệ thống khuôn mẫu chính xác tuyệt đối. Việc nắm vững quy trình 7 bước thiết kế và chế tạo khuôn mẫu không chỉ giúp các doanh nghiệp tối ưu hóa năng suất mà còn đảm bảo chất lượng sản phẩm đầu ra đạt tiêu chuẩn quốc tế. Tại giacongtiencnc.com, chúng tôi áp dụng những công nghệ hiện đại nhất để biến những bản vẽ kỹ thuật thành các bộ khuôn hoạt động bền bỉ qua hàng triệu chu kỳ ép.
1. Tiếp nhận yêu cầu và phân tích tính khả thi
Giai đoạn đầu tiên trong quy trình khuôn mẫu là bước quan trọng nhất để định hình toàn bộ dự án. Khi khách hàng cung cấp mẫu sản phẩm hoặc bản vẽ phác thảo, các kỹ sư sẽ tiến hành phân tích tính khả thi về mặt kỹ thuật và kinh tế.
Nội dung công việc bao gồm:
- Xác định vật liệu nhựa hoặc kim loại sẽ sử dụng cho sản phẩm cuối.
- Tính toán độ co ngót của vật liệu để bù trừ trong thiết kế.
- Xác định số lượng khoang (cavity) dựa trên sản lượng yêu cầu của khách hàng.
- Tư vấn về kết cấu khuôn: khuôn 2 tấm, khuôn 3 tấm hay khuôn slide (con trượt).
Việc thực hiện kỹ bước này giúp giảm thiểu rủi ro phải sửa chữa khuôn sau khi đã gia công, giúp tiết kiệm thời gian và chi phí đáng kể cho doanh nghiệp.
2. Thiết kế khuôn mẫu trên phần mềm 3D chuyên dụng
Sau khi thống nhất phương án, bước tiếp theo là thiết kế khuôn mẫu chi tiết. Đây là lúc các phần mềm chuyên dụng trong quy trình thiết kế khuôn như NX, Solidworks, Catia hay Creo phát huy tác dụng.
Quy trình thiết kế khuôn mẫu trên phần mềm 3D bao gồm các hạng mục:
- Thiết kế lòng khuôn (Cavity) và lõi khuôn (Core): Tạo hình dạng chính xác cho sản phẩm.
- Thiết kế hệ thống dẫn hướng: Đảm bảo hai nửa khuôn đóng mở chính xác.
- Thiết kế hệ thống kênh dẫn nhựa (Runner): Tính toán đường đi của dòng nhựa nóng chảy sao cho điền đầy lòng khuôn đều nhất.
- Thiết kế hệ thống làm nguội (Cooling system): Quyết định thời gian chu kỳ ép và chất lượng bề mặt sản phẩm.
- Thiết kế hệ thống đẩy (Ejector system): Giúp lấy sản phẩm ra khỏi khuôn sau khi định hình.
Kết quả của bước này là một bản vẽ kỹ thuật khuôn hoàn chỉnh, bao gồm cả bản vẽ lắp ráp và bản vẽ chi tiết từng linh kiện.
3. Lựa chọn vật liệu làm khuôn và linh kiện tiêu chuẩn
Độ bền của bộ khuôn phụ thuộc trực tiếp vào vật liệu làm khuôn. Tùy thuộc vào loại nhựa và số lượng sản phẩm cần ép mà chúng tôi lựa chọn mác thép phù hợp.
| Loại thép | Đặc điểm | Ứng dụng phổ biến |
|---|---|---|
| S45C / S50C | Độ cứng trung bình, giá rẻ | Vỏ khuôn, các bộ phận không chịu lực lớn |
| P20 / 2311 | Đã được nhiệt luyện sơ bộ, độ bóng tốt | Khuôn ép nhựa thông thường, kích thước lớn |
| SKD61 | Chịu nhiệt tốt, độ bền cao | Khuôn đúc áp lực nhôm, kẽm |
| SKD11 / NAK80 | Độ cứng cực cao, chống mài mòn | Khuôn ép nhựa kỹ thuật, yêu cầu độ bóng gương |
Ngoài thép tấm, các linh kiện tiêu chuẩn như chốt đẩy, bạc dẫn hướng, lò xo cũng được nhập khẩu từ các thương hiệu uy tín (như Misumi, Futaba) để đảm bảo tính đồng bộ và dễ dàng thay thế sau này.

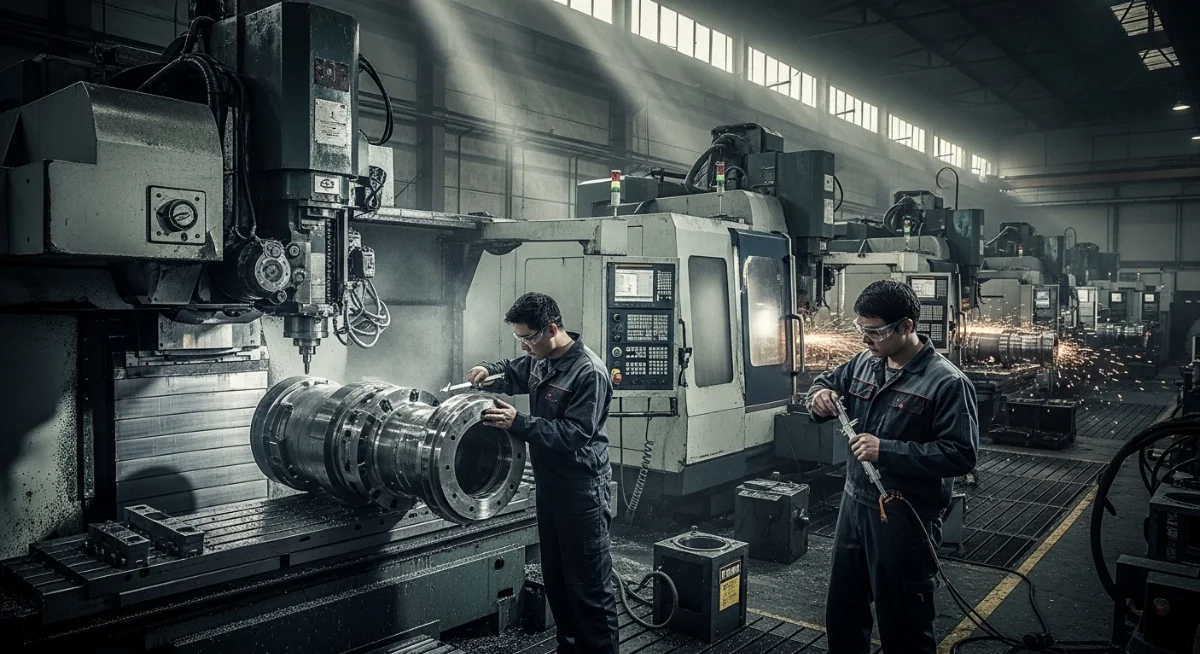

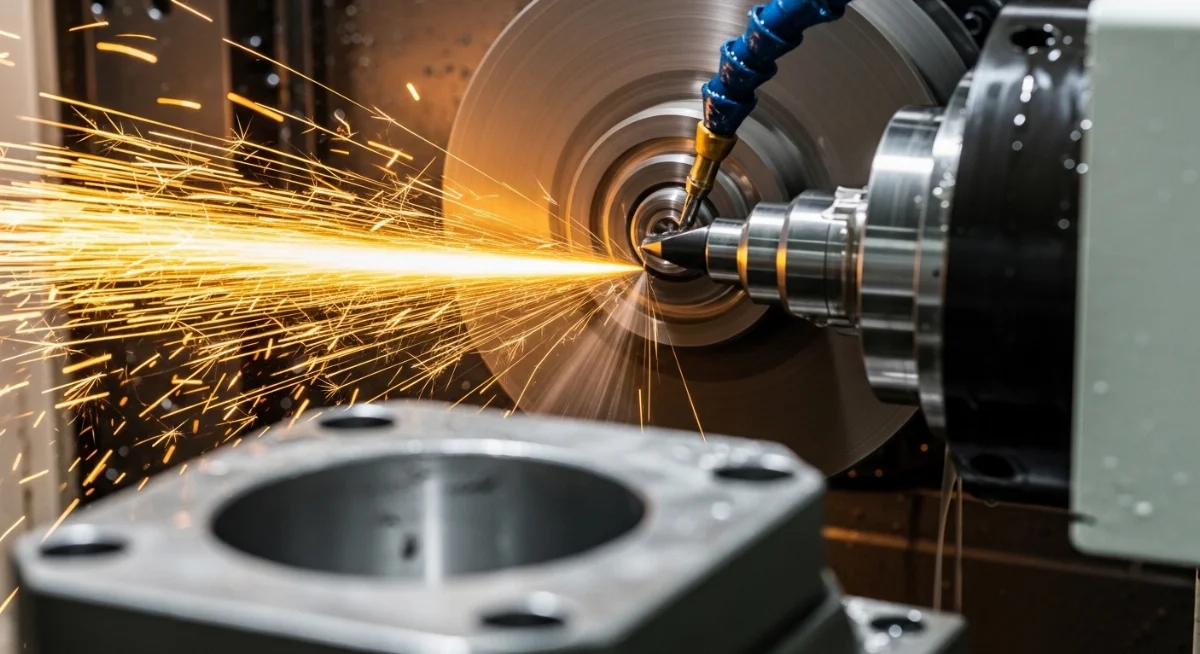

4. Gia công CNC khuôn mẫu và các công đoạn gia công tinh
Đây là giai đoạn hữu hình hóa bản vẽ. Gia công CNC khuôn mẫu sử dụng các máy phay CNC, tiện CNC có độ chính xác cực cao (dung sai 0.005mm - 0.01mm).
Các bước gia công khuôn mẫu chính xác từ thiết kế bao gồm:
- Phay thô: Loại bỏ phần lớn lượng dư vật liệu thép.
- Phay tinh: Tạo hình chi tiết các bề mặt lắp ghép và lòng khuôn.
- Gia công xung điện (EDM): Sử dụng điện cực đồng để tạo ra các chi tiết nhỏ, sâu hoặc góc sắc mà dao phay không thể chạm tới.
- Cắt dây (Wire-cut): Thường dùng để gia công các lỗ chốt, các vị trí yêu cầu độ thẳng đứng tuyệt đối.
Tại giacongtiencnc.com, hệ thống máy CNC 3 trục và 5 trục hiện đại cho phép chúng tôi thực hiện quy trình sản xuất khuôn ép nhựa chi tiết với thời gian ngắn nhất mà vẫn đảm bảo chất lượng vượt trội.
5. Nhiệt luyện khuôn mẫu và xử lý bề mặt lòng khuôn
Sau khi gia công thô và tinh, các chi tiết chịu lực chính như lòng khuôn và lõi khuôn cần được đem đi nhiệt luyện khuôn mẫu. Quá trình tôi chân không giúp tăng độ cứng lên 48-52 HRC hoặc cao hơn tùy yêu cầu.
Tại sao cần nhiệt luyện?
- Tăng khả năng chống mài mòn khi tiếp xúc với dòng nhựa có áp suất cao.
- Hạn chế biến dạng khuôn trong quá trình ép phun dài ngày.
- Nâng cao tuổi thọ khuôn lên đến hàng triệu lần ép.
Sau nhiệt luyện, quy trình xử lý bề mặt lòng khuôn mẫu sẽ được thực hiện để loại bỏ lớp oxy hóa và chuẩn bị cho bước đánh bóng cuối cùng.
6. Lắp ráp khuôn và đánh bóng hoàn thiện
Đây là công đoạn đòi hỏi sự khéo léo và kinh nghiệm của những người thợ lành nghề. Lắp ráp khuôn không chỉ đơn thuần là vặn ốc, mà là việc hiệu chỉnh các chi tiết sao cho chúng ăn khớp hoàn hảo.
Công việc chính bao gồm:
- Rà khít (Spotting) mặt phân khuôn để tránh hiện tượng nhựa bị bavia (flash).
- Đánh bóng khuôn: Thực hiện bằng tay với các loại bột kim cương, đá mài để lòng khuôn đạt được độ bóng gương (nếu sản phẩm yêu cầu tính thẩm mỹ cao).
- Kiểm tra chuyển động của hệ thống đẩy và hệ thống dẫn hướng để đảm bảo không bị kẹt khi vận hành máy ép.
7. Thử khuôn và kiểm tra chất lượng (QC)
Bước cuối cùng trong quy trình khuôn mẫu chuyên nghiệp là thử khuôn (T1, T2, T3). Khuôn được lắp lên máy ép nhựa thực tế để ép thử những sản phẩm đầu tiên.
Tiêu chuẩn kiểm tra chất lượng khuôn mẫu sau gia công:
- Kiểm tra kích thước sản phẩm thực tế so với bản vẽ (sử dụng máy đo CMM).
- Kiểm tra bề mặt sản phẩm: có bị bọt khí, vết cháy hay bavia không?
- Kiểm tra chu kỳ ép (Cycle time): xem khuôn làm nguội có đạt tốc độ yêu cầu không?
- Kiểm tra độ ổn định của hệ thống cơ khí khuôn mẫu sau 50-100 lần ép thử liên tục.
Nếu kết quả đạt yêu cầu, khuôn sẽ được vệ sinh, bôi mỡ bảo quản và bàn giao cho khách hàng cùng với bộ hồ sơ thiết kế đầy đủ.
Những lưu ý quan trọng trong quy trình sản xuất khuôn mẫu
Để có một bộ khuôn chất lượng, bạn cần chú trọng đến những lưu ý trong quy trình sản xuất khuôn mẫu công nghiệp sau:
- Độ chính xác của bản vẽ: Một sai sót nhỏ trên bản vẽ 3D có thể dẫn đến việc hỏng cả khối thép đắt tiền.
- Giao tiếp giữa khách hàng và đơn vị gia công: Cần làm rõ các yêu cầu về ngoại quan sản phẩm ngay từ đầu.
- Bảo trì định kỳ: Khuôn mẫu là tài sản lớn, cần được bảo dưỡng sau mỗi 100.000 - 200.000 chu kỳ ép để duy trì độ chính xác.
- Lựa chọn đơn vị uy tín: Hãy ưu tiên các đơn vị có báo giá dịch vụ thiết kế và gia công khuôn mẫu trọn gói minh bạch và có đội ngũ kỹ thuật giàu kinh nghiệm.
BẠN ĐANG TÌM KIẾM ĐỐI TÁC GIA CÔNG KHUÔN MẪU UY TÍN?
Với hệ thống máy móc CNC hiện đại và quy trình làm việc chuyên nghiệp, giacongtiencnc.com cam kết mang lại những bộ khuôn mẫu chất lượng nhất cho dự án của bạn.
Hotline tư vấn: [Số điện thoại] | Email: [Email của bạn]
Hướng dẫn quy trình làm khuôn từ A đến Z - Miễn phí tư vấn giải pháp tối ưu chi phí!
Kết luận
Quy trình khuôn mẫu từ thiết kế đến thành phẩm là một chuỗi các hoạt động kỹ thuật phức tạp, đòi hỏi sự kết hợp nhuần nhuyễn giữa công nghệ hiện đại và tay nghề con người. Việc tuân thủ nghiêm ngặt 7 bước nêu trên không chỉ đảm bảo tiến độ dự án mà còn giúp tạo ra những sản phẩm nhựa, kim loại có độ tinh xảo cao, đáp ứng khắt khe các tiêu chuẩn công nghiệp hiện nay. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn tổng quan và chi tiết nhất về cách một bộ khuôn mẫu được hình thành.
